20
03
Подключение оборудования
Подключение громкоговорителей
Подключение каждого громкоговорителя к ресиверу предусматривает подключение к положительному
(+) и отрицательному (–) терминалам. Убедитесь в том, что они совпадают с терминалами на самих
громкоговорителях.
Данный аппарат поддерживает громкоговорители с номинальным сопротивлением от 4 W до 16 W.
ПРЕДУПРЕЖДЕНИЕ
!
Данные терминалы громкоговорителей содержат
ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во избежание
риска электрошока при подключении или отсоединении кабелей громкоговорителей, перед прикосно-
вением к любым неизолированным частям, отсоедините кабель питания.
!
Оголенные концы провода громкоговорителя должны быть обязательно скручены и вставлены в тер-
минал громкоговорителя до конца. В случае прикосновения оголенного провода громкоговорителя к
задней панели питание в качестве меры предосторожности может отключиться.
Подключение зачищенным проводом
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что все громкоговорители надежно установлены. При этом не только улучшается качество
звучания, но и уменьшается риск повреждения устройства или получения травмы в результате падения
громкоговорителей, вызванного внешними воздействиями, например землетрясением.
1 Скрутите оголенные жилы провода.
2 Освободите терминал и вставьте оголенный провод.
3 Закрутите терминал.
1
2
3
10 mm
Примечание
!
О подключении противоположных концов кабелей громкоговорителей к самим громкоговорителям см.
документацию к ним.
!
Для подключения низкочастотного громкоговорителя используйте кабель RCA. Подключение с помо-
щью колоночных кабелей невозможно.
!
При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей уси-
ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.
Установка акустической системы
Как минимум необходимы только передние громкоговорители (правый и левый). Учтите, что боковые
громкоговорители объемного звучания всегда нужно подключать в паре, однако при желании можно
подключить только один задний громкоговоритель объемного звучания (к терминалу левого заднего
громкоговорителя объемного звучания).

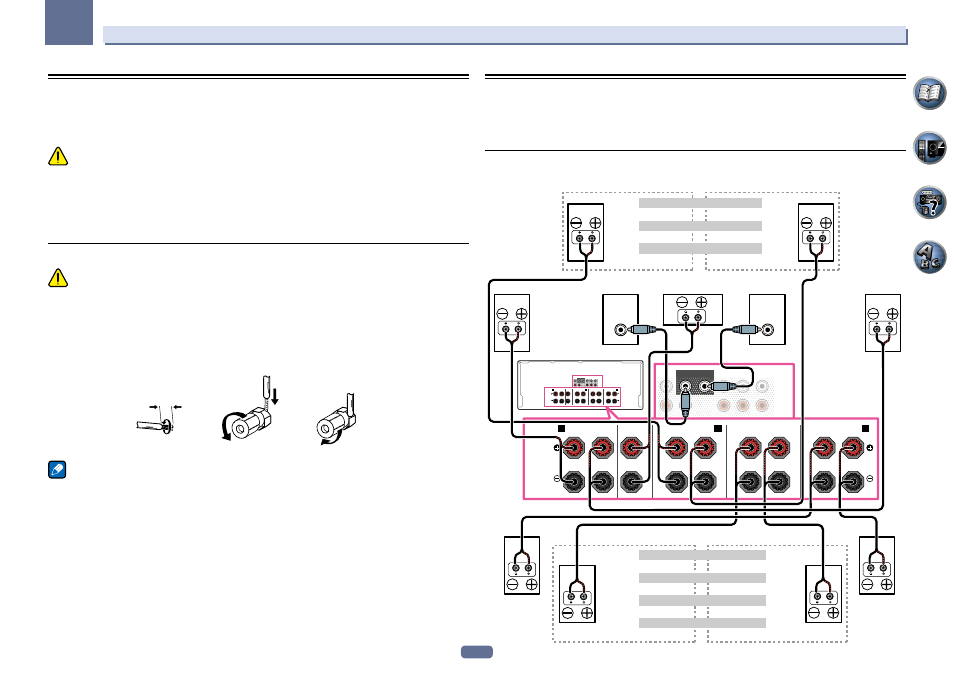

Стандартное подключение объемного звучания
SPEAKERS
FRONT
CENTER
A
A
R
L
SURROUND
R
L
FRONT HEIGHT / FRONT WIDE /
B
R
L
(Single)
SURROUND BACK
R
L
PRE OUT
SUBWOOFER
1
2
SURROUND SURR BACK FH / FW
(Single)
FRONT
CENTER
L
R
PRE OUT
SUBWOOFER
1
2
SURROUND SURR BACK FH / FW
(Single)
FRONT
CENTER
L
R
(Single)
SPEAKERS
FRONT
CENTER
A
A
R
L
SURROUND
R
L
SURROUND BACK
R
L
FRONT HEIGHT / FRONT WIDE /
B
R
L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Терминалы передних верхних громкоговорителей также могут использоваться
для передних боковых громкоговорителей и громкоговорителей В.
Передние верхние громкоговорители
Передний верхний правый
Передний верхний левый
Передние боковые громкоговорители
Передний боковой правый
Передний боковой левый
Громкоговорители B
Громкоговоритель B - правый
Громкоговоритель B - левый
Передний правый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Передний левый
Задние терминалы объемного звучания
могут также использоваться для ZONE 2.
Левый
объемного
звучания
5,2-канальная настройка объемного звучания
Не подключены
Не подключены
6,2-канальная настройка объемного звучания
Не подключены
Задний объемного звучания
7,2-канальная настройка объемного звучания
Правый задний объемного звучания
Левый задний объемного звучания
Настройка ZONE 2
ZONE 2 - Правый
ZONE 2 - Левый
Правый
объемного
звучания
