Установка ресивера DVD/CD XV-DV222
Русский
49
Ru
Пpиложение
Установка ресивера DVD/CD XV-DV222
• Перед подключением данной системы или изменением схем подсоединения обязательно
отключите питание с помощью кнопки STANDBY/ON (ОЖИДАНИЕ/ВКЛ.) и отключите
кабель питания от розетки переменного тока.
• Не подключайте эти громкоговорители к какой-либо другой системе или усилителю во
избежание повреждения или возгорания.

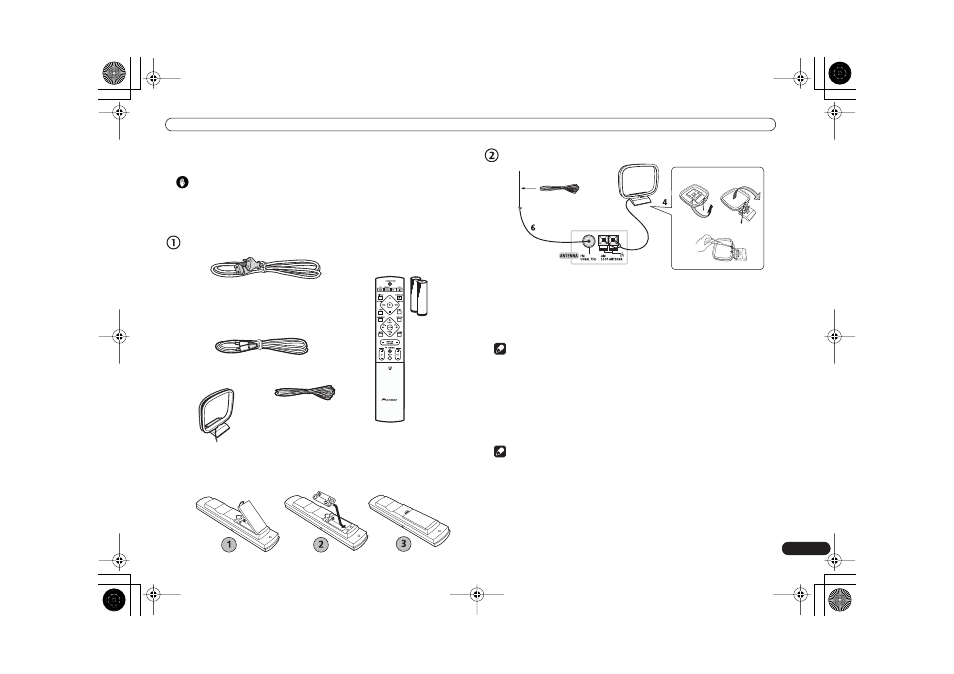

Проверьте наличие всех дополнительных принадлежностей, затем
установите батарейки в пульт дистанционного управления.
Подсоедините антенны AM и FM к задней панели ресивера DVD/CD.
1 Снимите предохранительные щитки с контактов антенны AM.
2 Откройте защитные выступы и вставьте контакты антенн до конца в каждый разъем.
3 Верните защитные выступы в исходное положение для предохранения и закрепления
контактов антенны AM.
4
Прикрепите рамочную антенну AM к специальной стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в направлении стрелки (рис. A), затем
закрепите рамочную антенну на стойке с помощью зажима (рис. B).
• Чтобы установить антенну AM на стене или другой поверхности, сначала прикрепите стойку к
поверхности с помощью винтов (рис. C), а затем закрепите антенну на стойке. Убедитесь в
качестве приема.
5 Поместите антенну AM на плоскую поверхность и установите ее в направлении
наилучшего приема.
Не допускайте соприкосновения антенны с металлическими предметами, не размещайте ее рядом
с компьютером, телевизором и другими электроприборами.
6
Подсоедините проволочную антенну FM к разъему антенны FM UNBAL 75 Ω.
Чтобы улучшить прием, полностью вытяните проволочную антенну FM и прикрепите ее к стене или
дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.
• Сигнальный кабель заземления ( ) предназначен для снижения уровня помех при
подключении антенны. Данный кабель заземления не обеспечивает электробезопасность.
Предупреждение
Сателлитные громкоговорители:
• Центральный (1)
• Передние/объемного звучания (x4)
• Низкочастотный громкоговоритель (1)
• Кабели громкоговорителей (x6)
• Нескользящие подкладки (x24)
* В некоторых странах или регионах
форма вилки на конце кабеля питания
может отличаться от той, которая
изображена на иллюстрациях.
Кабель питания*
Видеокабель
Рамочная антенна АМ
Антенна FM
Батарейки и пульт
дистанционного управления
рис. A рис. B
рис. C
Примечание
Примечание
