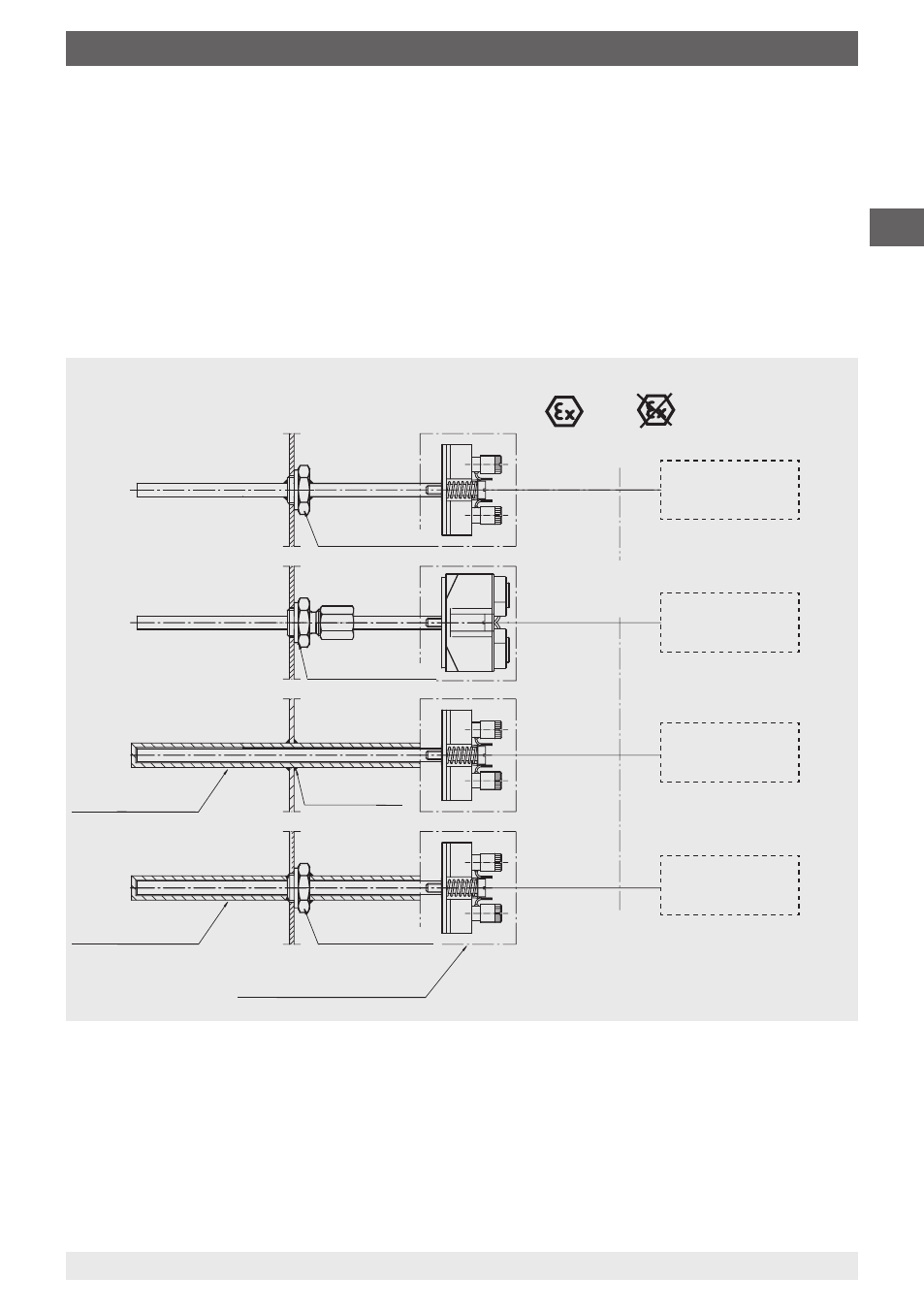

Сенсор, поключенный к соединительной головке, расположен в Зоне 0 (или Зоне 20).
Должна использоваться цепь с защитой типа ia. Разделение зон будет осуществлено,
если присоединение к процессу обеспечивает достаточно малые зазоры (IP 67) между
Зоной 0 и менее опасной зоной.
В качестве примера подобного присоединения можно назвать газонепроницаемые
стандартизованные промышленные фланцы, резьбовые и трубные присоединения.
7.4.2 Возможный монтаж приборов с маркировками II 1/2 Ex ib IIC T6 Ga/Gb или
II 1/2 D Ex ib IIIC T65 °C Da/Db
Сенсор или конец защитной гильзы находятся в Зоне 0. Корпус или соединительная
головка находятся в Зоне 1 (21) или Зоне 2 (22). Достаточно использовать цепь с защитой
типа Ex ib.
Разделение зон гарантировано, если обеспечено достаточно плотное (IP 67)
присоединение к процессу.
В качестве примера подобного присоединения можно назвать газонепроницаемые
стандартизованные промышленные фланцы, резьбовые и трубные присоединения.
Защитная гильза
Защитная гильза
TWxx
TWxx
Присоединение
к процессу
Соединительная головка /
полевой корпус
Вариант:
со встроенным
преобразователем:
на пр. Т32
Присоединение
к процессу
Компрессионный
фитинг
Подключенное
электрооборудование
например источник питания
KFD2-STC4-Ex1
WIKA артикул No.: 2341268
на пр. Барьер Zener
Z954 для Pf100-3L
WIKA артикул No.: 3247938
искробезопасный
источник питания
или барьер
искробезопасный
источник питания
или барьер
искробезопасный
источник питания
или барьер
искробезопасный
источник питания
или барьер
