4. Дизайн и принцип действия
4.1 Описание
Данные термометры (термометры сопротивления и термопары) определяют температуры
при процессах.
В зависимости от исполнения термометры предназначены для работы в условиях с
низкими, средними или высокими требованиями по классификации взрывоопасных зон.
Заземленный чувствительный элемент
ТС серии TRxx или ТП серии TCxx состоят из защитной трубки,
минеральноизолированного кабеля или проводов с керамической изоляцией (в
которых находится чувствительный элемент, помещенный в керамический порошок),
термоизолирующего герметизирующего компаунда.
Альтернативное исполнение:
Измерительная вставка или кабельный сенсор могут состоять из жесткой сварной
трубки, в которую помещен чувствительный элемент, покрытый керамическим
изолирующим порошком и термопроводной пастой.
Измерительная вставка высокотемпературных термопар также может быть собрана из
термопарных проводов с керамической изоляцией. Керамическая изолирующая трубка
запрессована в металлическую поддерживающую трубку при помощи термостойкого
цемента.
Термопары с неизолированным (заземленым) рабочим спаем
Для некоторых применений, например, для измерения температуры поверхностей,
чувствительный элемент имеет непосредственный контакт с защитной арматурой, т.е.
рабочий спай термопары приварен к дну защитной трубки (см. раздел 7.1.1 "Специальные
условия применения (Условия X)").

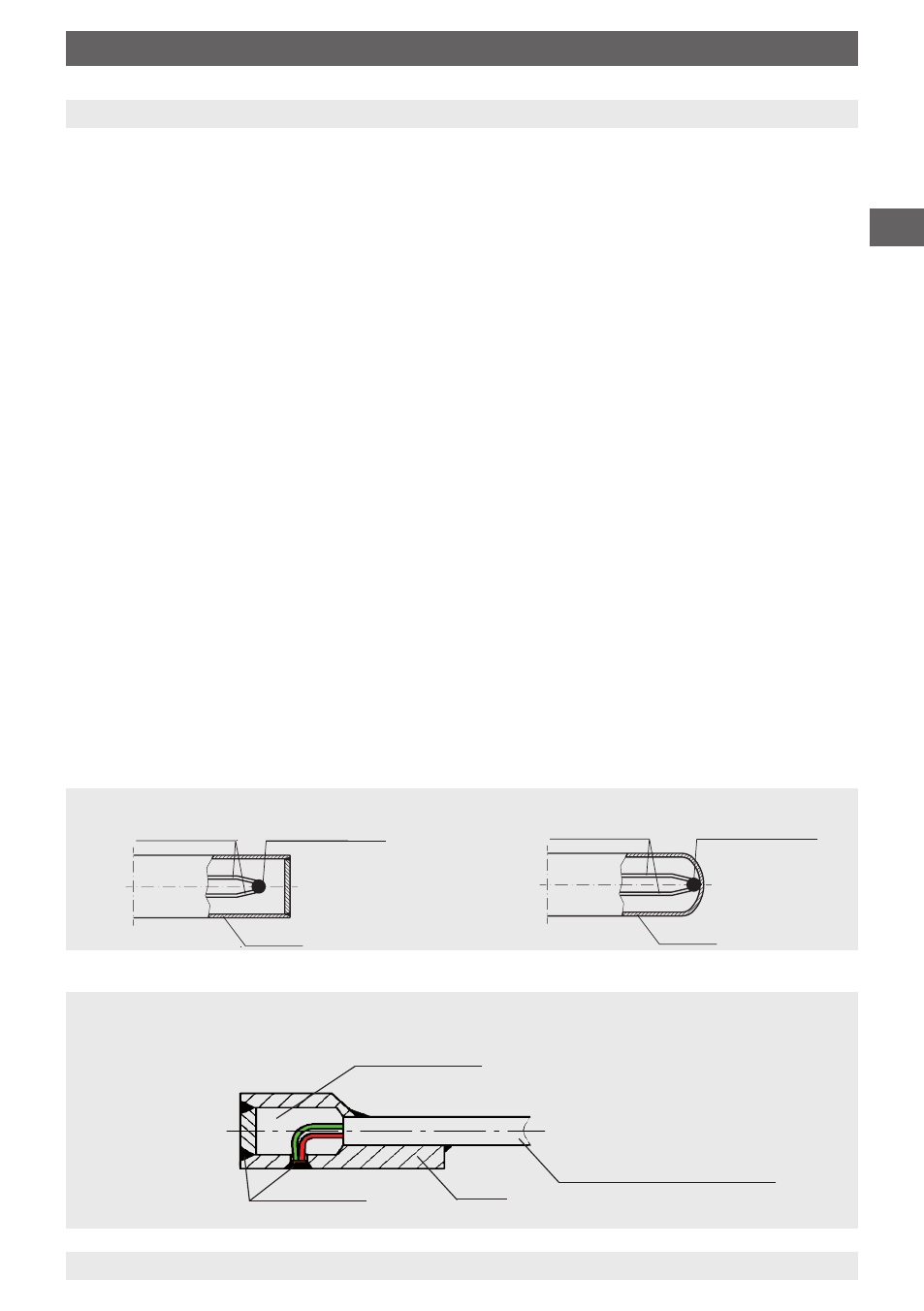

Изолированный рабочий спай
Неизолированный рабочий спай
Термопара
Термопара
Рабочий спай
Рабочий спай
Гильза
Гильза
порошок AI203
минеральноизолированный
кабель
V-Pad
точка
приварки
Исполнение V-Pad
неизолированный рабочий спай
