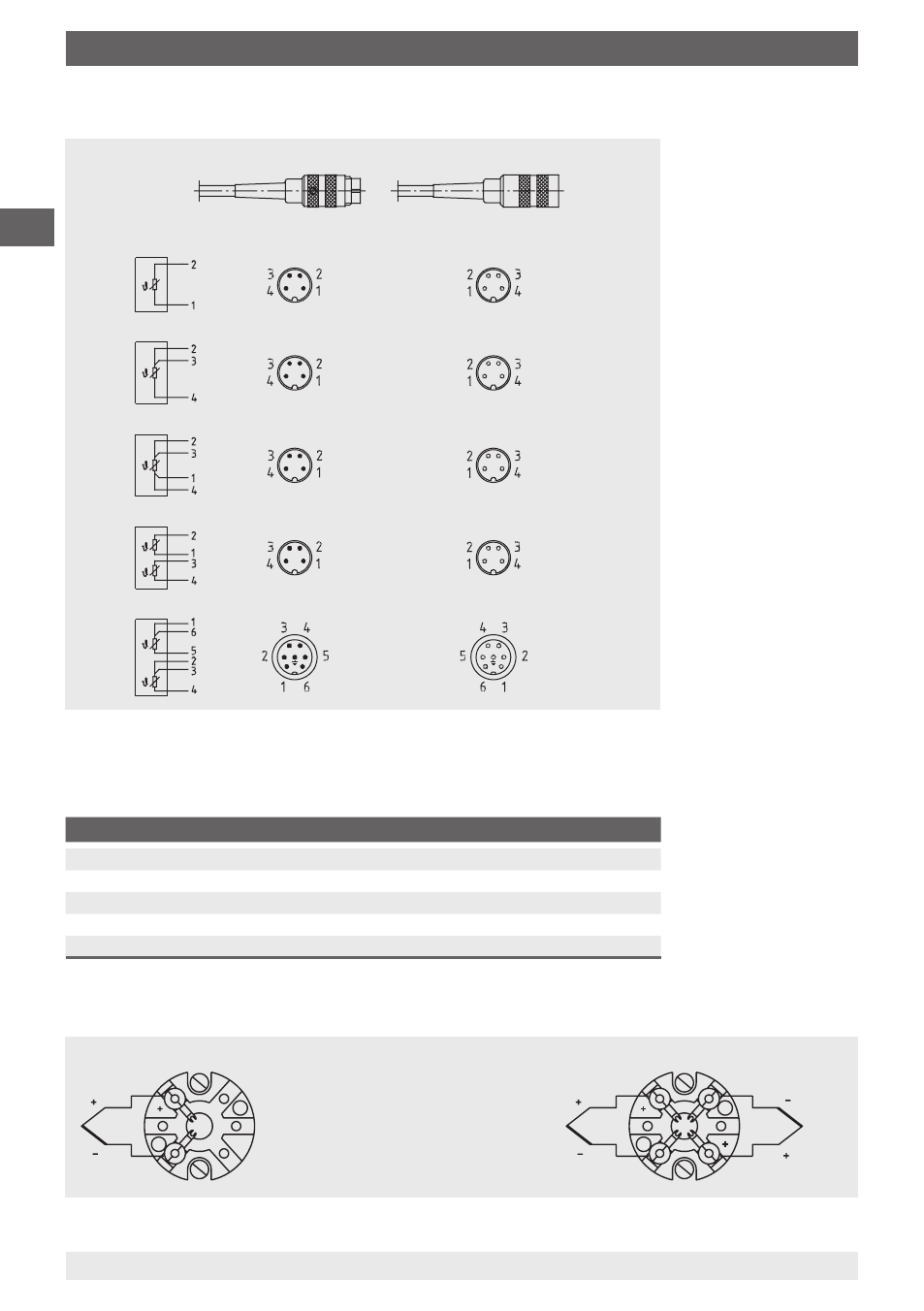

6.3 Схемы подключения ТП
Цветовая маркировка ТП
Тип ЧЭ
Стандарт
Положит.
Отриц.
K
DIN EN 60584
зеленый
белый
J
DIN EN 60584
черный
белый
E
DIN EN 60584
фиолетовый
белый
T
DIN EN 60584
коричневый
белый
N
DIN EN 60584
розовый
белый
6.3.1 ТП с клеммным блоком
Binder
Series 680
Binder
Series 680
Binder
Series 680
Binder
Series 680
Binder
Series 692
Связующий винтовой/штепсельный соединитель
3366142.02
Разъем (наружн)
Изображение контактов
соединителя
Гнездо (внутр)
Изображение контактов
розетки
3166822.03
Одиночная
Двойная
Цветовой код на
положительном соединении
с устройством всегда
определяет соотношение
полярности и терминал
присоединения.
