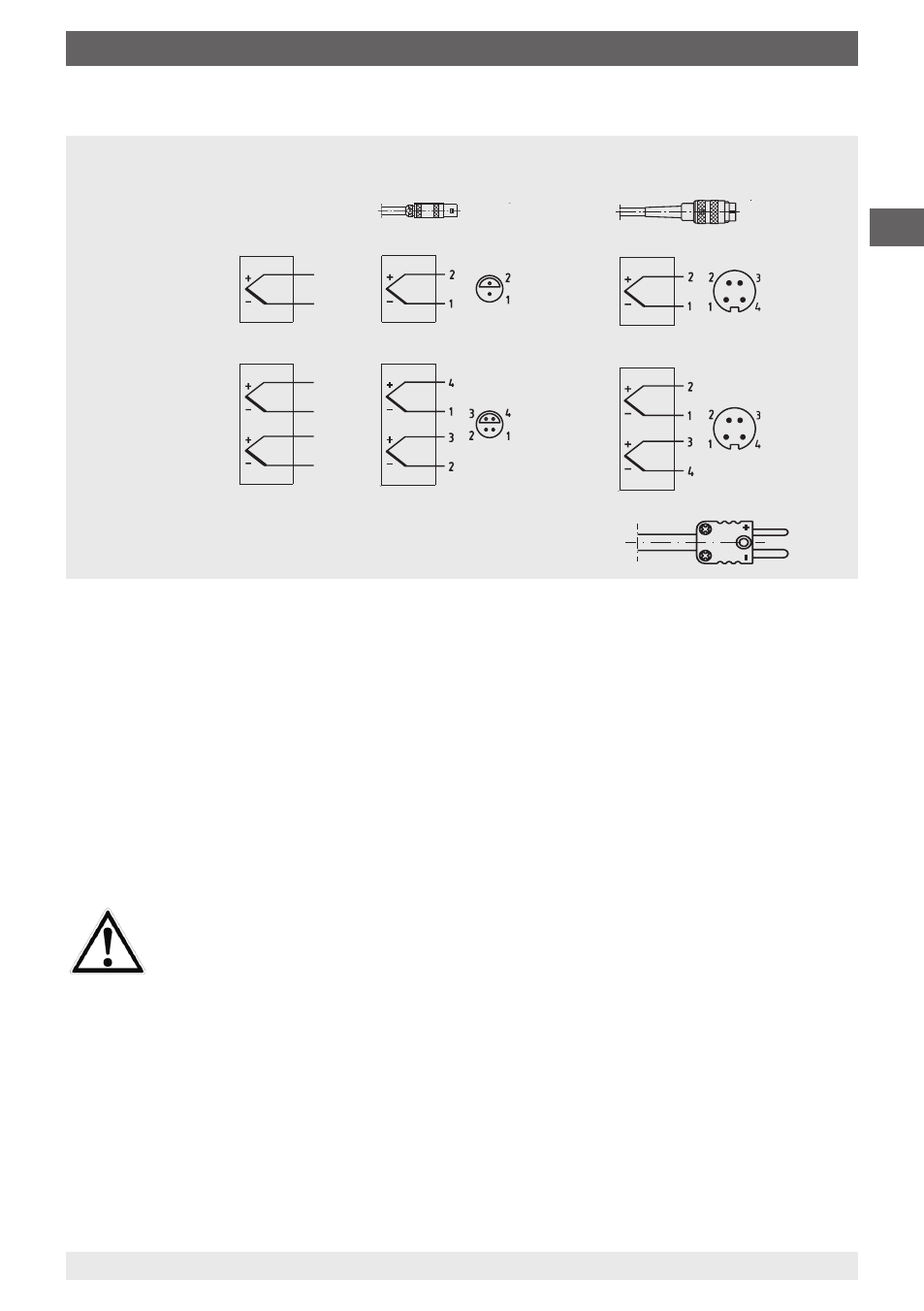

6.3.2 ТП с кабелем или разъемом
ТП с кабелем или
разъемом
Связующий соединитель,
вилка на кабеле
(винтовое/штепсельное присоединение)
Одиночная
Маркировка
концов кабеля
приведена в
таблице
Кабель
Двойная
Плюс и минус промаркированы.
Для двойных термопар использованы
два тепловых соединителя.
Tермический разъем
6.4 Многозонные ТП (см. 8.4 и 8.5)
Обычно они оборудованы корпусом, в который установлен преобразователь или
клеммный блок.
Преобразователи или отображающие дисплеи крепятся механически (например, на
рейку или на крепеж в соединительной головке) в соответствии с EN/IEC 60079-11 и EN/
IEC 60079-14. Опционально, в зависимости от исполнения, корпуса могут снабжаться
клеммным блоком в соответствии с EN/IEC 60079-11 и EN/IEC 60079-14.
При использовании нескольких преобразователей корпус изготавливается с
увеличенными габаритами, таким образом, чтобы нагрев преобразователей не оказывал
влияния на температуру корпуса .
WARNING!
При подключении без использования клемм и терминалов должны
выполняться требования EN/IEC 60079-11 и EN/IEC 60079-14.
6.5 Кабельные вводы
У термометров, оборудованных соединительными головками, кабельные вводы должны
обеспечивать полную герметичность, чтобы обеспечить необходимую степень защиты IP.
Указания по обеспечению защиты IP
■
Используйте кабельные вводы в соответствии с номинальным диаметром кабеля, для
которого они предназначены
■
Не используйте для подключения очень мягкие провода
■
Используйте только провода с круглым сечением (или слегка овальным)
■
Не перекручивайте кабель
6. Ввод в эксплуатацию, работа
