Инструкция по эксплуатации WIKA TR10-A
Страница 28
28
WIKA pуководство по эксплуатации
ТП
и TC, искробезопасные исполнения
06/2012 R
US based on 05/2012 GB/D
RUS
Для выбора минимальной длины шейки применяются следующие стандартные значения.
Максимальная допустимая
температура
Рекомендуемая длина N Рекомендуемая длина X
100 °C
-
-
135 °C
20 мм
20 мм
200 °C
50 мм
50 мм
>200 °C ≤ 450 °C
100 мм
100 мм
WARNING!
По соображения безопасности и энергосбережения, горячие поверхности
должны быть закрыты от случайного с ними контакта, а также от потерь
энергии, при помощи теплоизоляционных материалов.

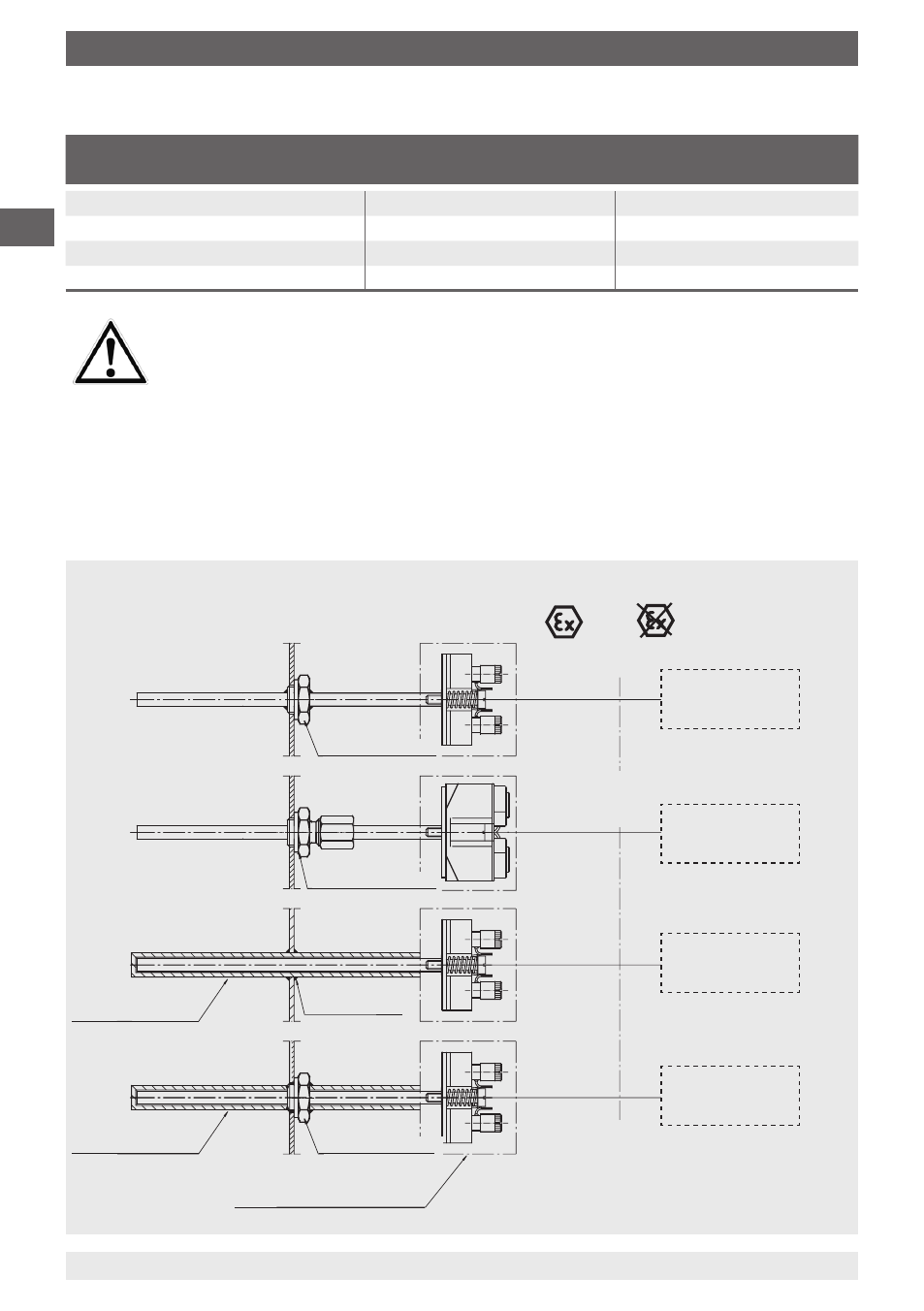

7.4 Примеры монтажа во взрывоопасных зонах
7.4.1 Возможный монтаж приборов с маркировками II 1G Ex ia IIC T6 Ga или
II 1D Ex ia IIIC T65 °C Da
Зоны 0, 1, 2 или зоны 20, 21, 22
Взрывоопасная зона
Безопасная зона
Защитная гильза
Защитная гильза
приварено
TWxx
TWxx
Присоединение
к процессу
Соединительная головка /
полевой корпус
Tx10-B
Tx10-C
Tx10-C
Tx10-D
Tx10-H
Tx10-H
Вариант:
со встроенным
преобразователем:
на пр. Т32
Tx10-A
Присоединение
к процессу
Компрессионный
фитинг
Подключенное
электрооборудование
например источник питания
KFD2-STC4-Ex1
WIKA артикул No.: 2341268
на пр. Барьер Zener
Z954 для Pf100-3L
WIKA артикул No.: 3247938
Tx10-A
Tx10-A
Tx10-A
искробезопасный
источник питания
или барьер
искробезопасный
источник питания
или барьер
искробезопасный
источник питания
или барьер
искробезопасный
источник питания
или барьер
7. Указания по монтажу и эксплуатации во взрывоопасных ...
