13 Эксплуатация преобразователей с функцией HART
®
-Communication
13.1 Возможные подключения HART
®
Преобразовательы с функциональностью HART
®
могут работать через портативный (ручной) терминал
HART
®
(HC 275), через персональный компьютер, на котором установлена программа PactWare, с
HART
®
-модемом или через удаленное устройство ввода/вывода с функцией HART
®
(например,
PepperI+Fuchs HART
®
-Multiplexer или PepperI+Fuchs RPI-System).
13.1.1 Подключение ручного терминала HART
®
Бесшкальные преобразовательы IUT-10 и IUT-11 могут управляться через стандартные меню HART
®
-
устройств. Приводить здесь специальное описание устройства (DD – Device Description) нет
необходимости. При желании конкретное DD можно заказать у WIKA.

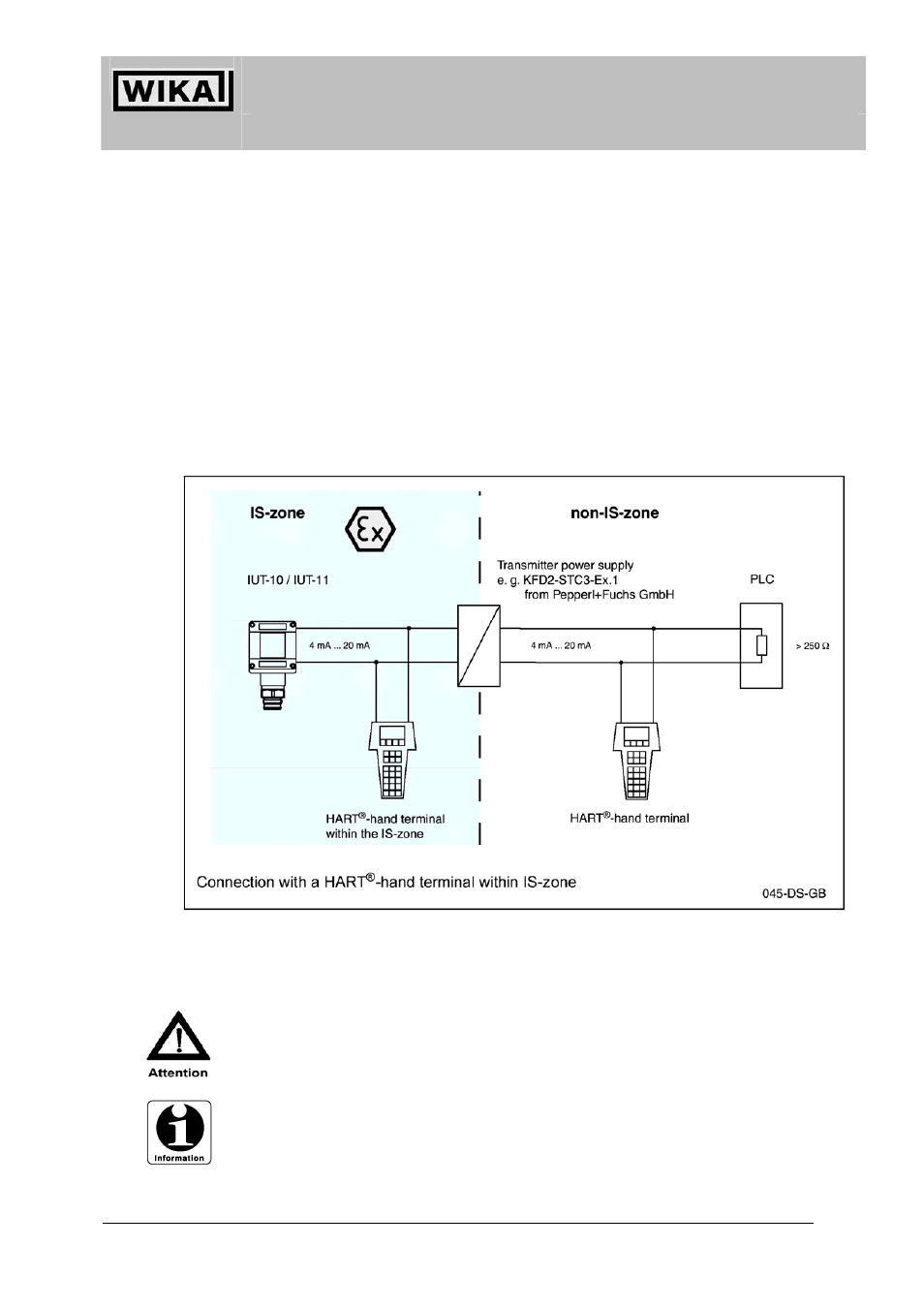

Подключение преобразователя к ручному терминалу HART
®
в зоне обеспечения взрывобезопасности
(IS-zone)
[IS-zone – в пределах зоны обеспечения искробезопасности (IS)] [non-IS-zone – за пределами зоны IS]
[Transmitter power supply, e.g. KFD2-STC3-Ex.1 from PepperI+Fuchs GmbH – Источник питания преобразователя, например KFD2-
STC3-Ex.1 от PepperI+Fuchs GmbH] [HART
®
-hand terminal – ручной терминал HART
®
] [PLC - ПЛК]
[HART
®
-hand terminal within the IS-zone – ручной терминал HART
®
в пределах зоны IS]
Согласующий резистор в контуре должен иметь минимальное сопротивление 250 Ω..
Ручной терминал HART
®
и работа с ним. подробно описаны в соответствующем
руководстве по эксплуатации этого устройства.
Дополнительную информацию о подключении через удаленные системы ввода/вывода с
функцией HART
®
можно найти в соответствующих описаниях к этим системам.
