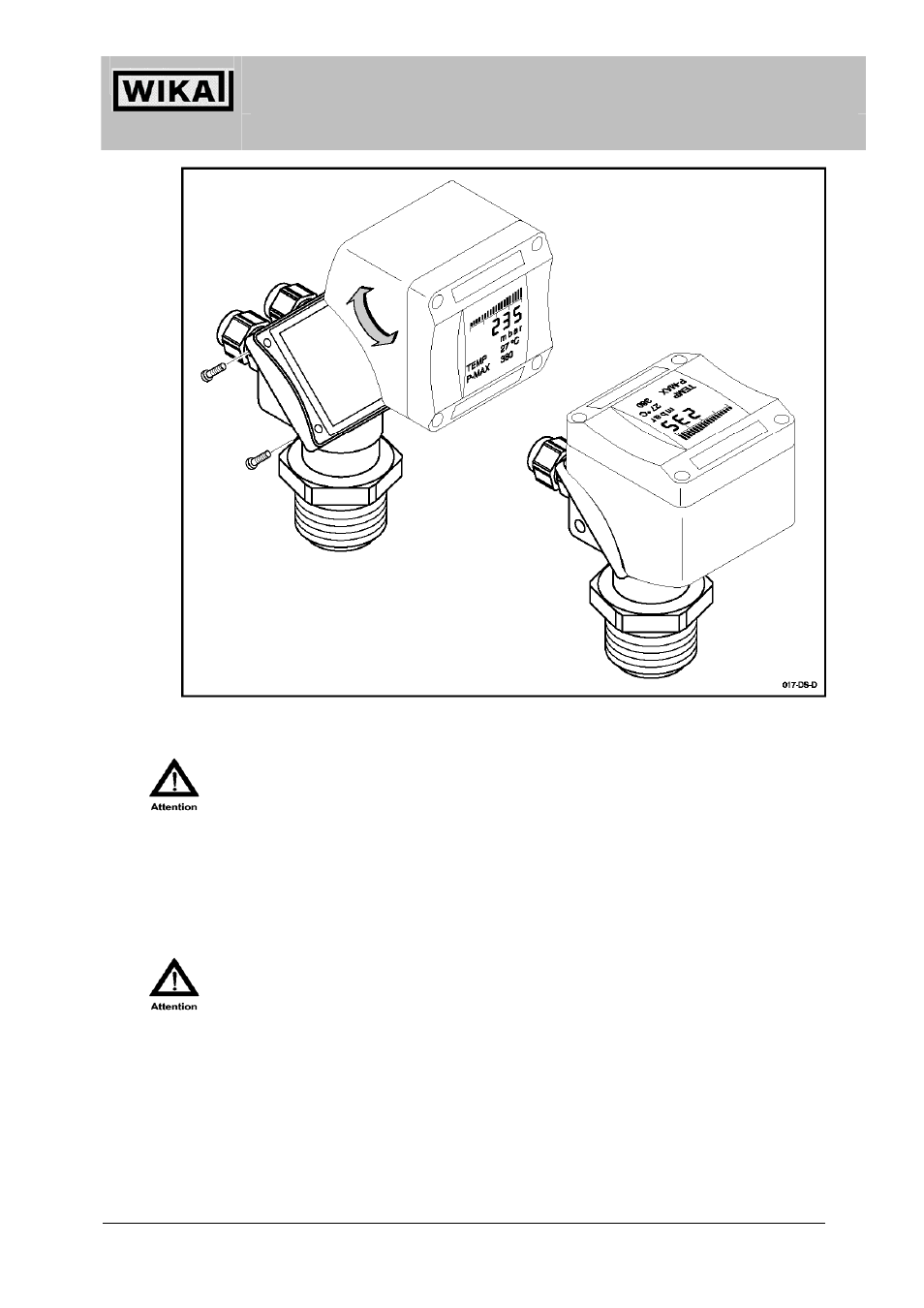

7.4 Электрические соединения
При выполнении электрических присоединений просьба соблюдать местные правила и нормы
проведения таких работ (для Германии это: VDE-Standard).
Напряжение на клеммах не должно превышать 30 В.
Преобразователь может подключаться только к аттестованным искробезопасным
измерительным инструментам
Напряжение питания составляет от 12 до 30 вольт. Электропитание к преобразовательу и выходной
сигнал от преобразователя передаются по двухпроводному кабелю (максимальный внешний диаметр –
12 мм, максимум – 14 AWG), подключенному согласно конфигурации штырьков.
При выборе кабеля проверьте, чтобы он соответствовал нормам по электроемкости и
индуктивности, а также по сопротивлению на пробой (см. «Технические данные» на стр. 88).
Нельзя превышать установленные рабочие температуры.
При выполнении соединений концевые выводы кабелей должны быть заизолированы
проходным или вводным изолятором. Кабель не должен иметь повреждений.
Напряжение питания может подаваться через блок питания, от источника питания в самом
преобразователье или через соединение с ПЛК.
Предлагается использовать модели со встроенной молниезащитой, предохраняющей прибор от
повреждений в результате резких скачков напряжения.
