Универсальный взрывобезопасный
преобразователь давления
UniTrans
WN 01015.2-101-77.0802-2008 РЭ
Может быть изменено в зависимости от технических модификаций
Авторские права принадлежат WIKA Alexander Wiegand GmbH & Co. KG / Германия
WIKA Alexander Wiegand GmbH & Co. KG, Alexander-Wiegand-Str., 63911 Klingenberg- Тел. (09372) 132-710, Факс – 706, E-mail: [email protected], www.wika.de
108

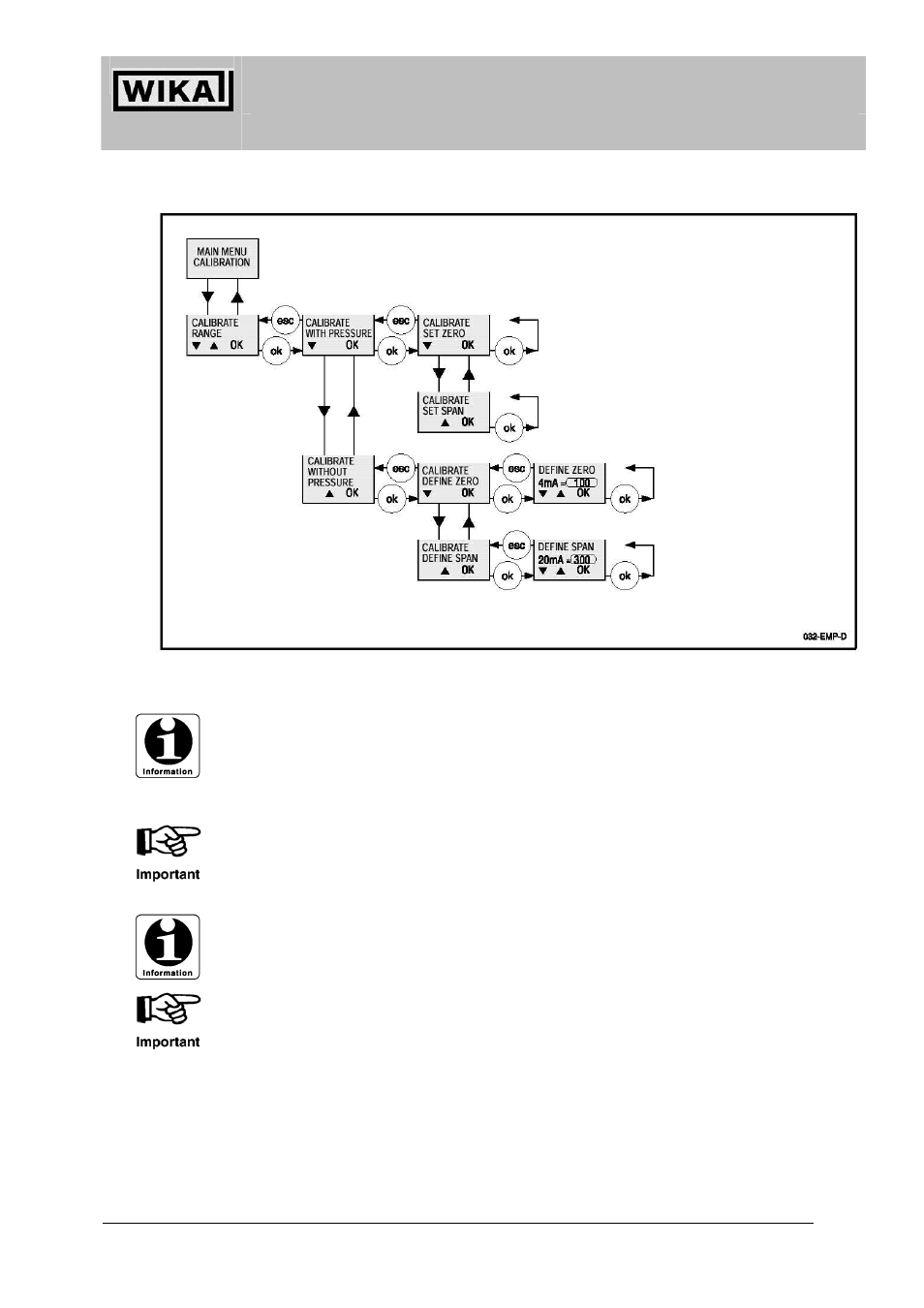

9.5.2 Главное меню: Калибровка нуля и диапазона измерений (под давлением и без давления)
Отдельно взятое значение давления берется в качестве нулевой или конечной точки
измерительного диапазона только если оно попадает в пределы диапазона номинальных
давлений используемого датчика, и при выполнении настроек под давлением оно связывается с
соответствующим значением тока выходного сигнала. Если имеющееся давление выходит за
пределы диапазона номинальных давлений датчика, то выдается сообщение об ошибке. В
этом случае значения не сохраняются.
Корректировку монтажа следует производить до или после выполнения настроек без
давления («сухой» настройки) (см. 8.4.3). При этом преобразователь должен быть помещен в
базовую точку, откуда будут производиться измерения (в место монтажа), без воздействия
давления на диафрагму его датчика..
Корректировка монтажа необязательна при выполнении настроек при наличии давления
(«мокрая» настройка). В остальных случаях корректировку монтажа необходимо выполнять
до сохранения нулевой и конечной точек диапазона измерений.
После настройки диапазона рекомендуется проверить и откорректировать нулевую точку,
чтобы соблюсти оптимальную точность измерений.
Настройка
нулевой точки
Настройка размера
диапазона измерений
(конечной точки)
Настройка нулевой точки путем введения
значения давления в пределах диапазона
номинальных давлений датчика
Настройка размера диапазона измерений
путем введения значения давления
(конечной точки) в пределах диапазона
номинальных давлений датчика
