Åtgärdande av fel
Fel
Möjlig orsak
Åtgärd
Oväntat vrid- eller
gripförlopp
Slangfel
Kontrollera slangsystemet
(
5.3 Betjäning och drift)
Gränslägesbrytaren
kopplas inte om
Ferritiska delar i närheten
(t. ex. fästelement)
Öka avståndet. Använd
icke-ferritiska material eller en
annan typ av gränslägesbrytare
(
www.festo.com/catalogue)
Kabelbrott
Byt ut gränslägesbrytaren
Hård anslagning i
ändlägena
För stor massa
Välj en mindre massa
För hög hastighet
Kraftigare strypning av
vridrörelsen
Utsliten gummidämpare/defekt
stötdämpare
Byt ut dämpningselementet
(
7 Betjäning och drift)
Begränsningsstiftet (L) är
borttaget (
Fig. 7) och
stoppkammen har skjutits förbi
begränsningen
Skjut tillbaka stoppkammen och
montera begränsningsstiftet igen
Stötdämparen kan slå i
botten vid ökad drifttid
Stötdämparoljans viskositet avtar
på grund av den friktionsvärme
som uppstår
Reducera vridfrekvensen
Stötdämparens
återställningstider blir
längre
Oljeläckage eller ökad friktion
Byt ut stötdämparen
(
7 Betjäning och drift)
Griparen öppnar
gripbackarna vid
vridrörelsen
Den högsta tillåtna arbetslasten
är överskriden
Minska arbetslasten
För lågt drifttryck vid gripdelen
Öka drifttrycket (inte högre än det
högsta tillåtna värdet)
För hög vridhastighet
Kraftigare strypning av
vridrörelsen
Fig. 17
13
Tekniska data
Dimension

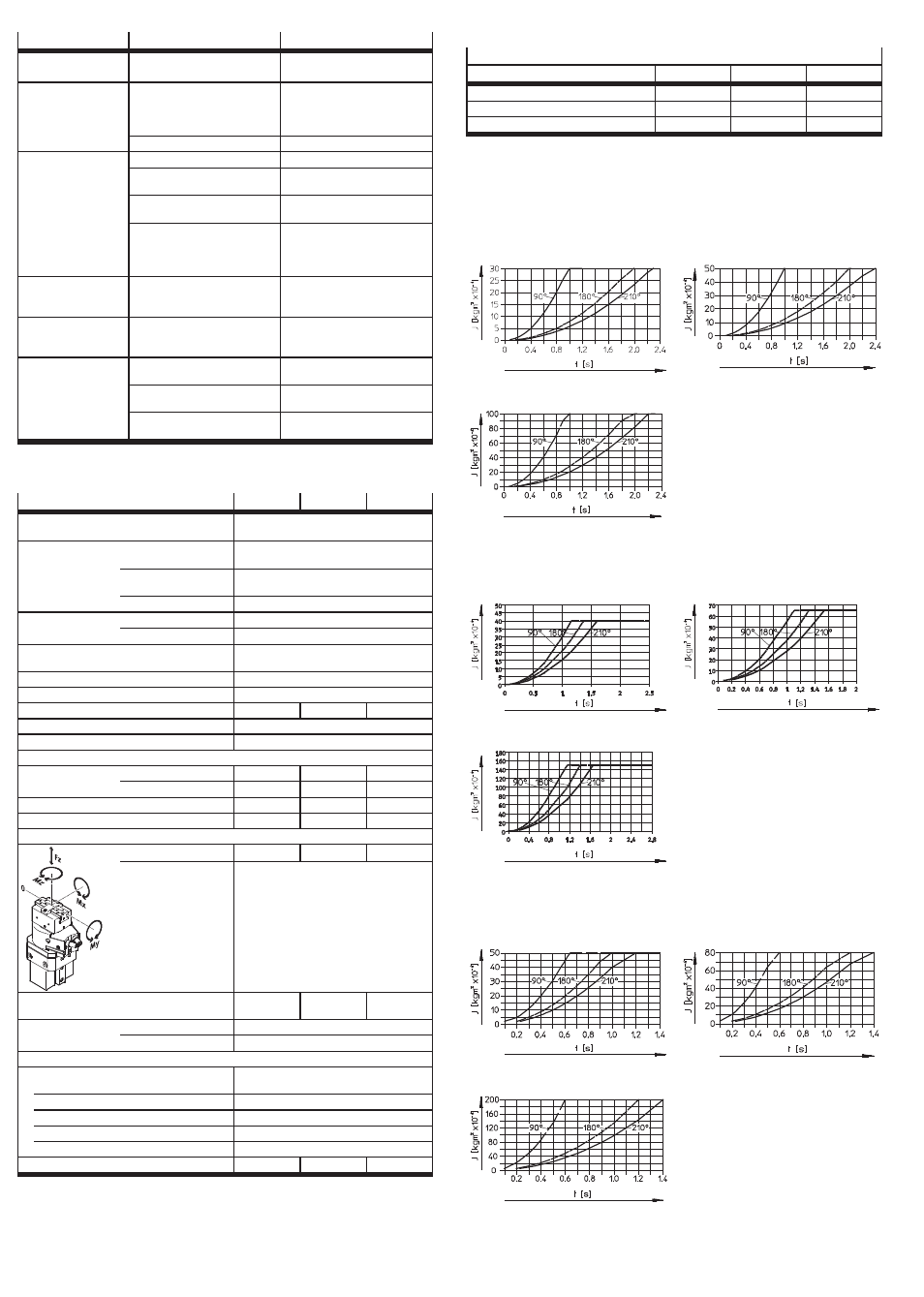

12
16
20
Konstruktion
Dubbelverkande vriddrivanordning med
parallellgripdon och gripdrivanordning
Dämpning
P
Elastiska dämpningsringar/-plattor på båda
sidor
P1
Elastiska dämpningsringar/-plattor på båda
sidor. Inställbara ändlägen med fast anslag
YSRT
Stötdämpare, båda sidor
Ändlägesjustering
Grovjustering
Genom förskjutning av stoppkammarna
Finjustering
Genom vridning av dämpningselementen
Driftmedium
Filtrerad tryckluft, dimsmord eller icke
dimsmord
Monteringsläge
Valfritt
Drifttryck
[bar]
3 … 8
Slag per gripback
[mm]
2,5
4,5
7
Vridvinkel
[°]
210
Omgivningstemperatur
[°C]
+5 … +60
Gripkraft per gripback vid 6 bar
Öppna
[N]
42
58
96
Stänga
[N]
37
51
84
Vridmoment vid 6 bar
[Nm]
0,85
1,25
2,5
Max. kraft vid gripbacken Fz (statiskt)
[N]
90
150
250
Max moment vid gripbacken (statiskt)
Mx, My, Mz
[Nm]
6
11
22
Max till. viktkraft för gripfingrarna
(ostrypt)
[N]
0,3
0,5
1,0
Max. Vridfrekvens
vid 6 bar
P/P1
[Hz]
2
YSRT
[Hz]
1,5
Materialinformation
Hus, gripbackar, stoppkammar,
dämparfäste
Aluminium
Griparhuvudets kåpa, plastkorg
Polyacetal
Drivaxel, skruvar, stift
Stål
Tätningar, gummidämpare
Nitrilgummi
Skyddskåpa
Polyamid
Produktens vikt
[kg]
0,51
0,73
1,26
Fig. 18
14
Karakteristik
Max. tillåtet masströghetsmoment vid ostrypt drift
Dimension
12
16
20
HGDS-…-P
[kgm
2
x 10
-4
]
0,05
0,1
0,2
HGDS-…-P1
[kgm
2
x 10
-4
]
0,6
1,05
2,1
HGDS-…-YSRT
[kgm
2
x 10
-4
]
2
2,5
5
Fig. 19
Masströghetsmoment J [kgm
2
x 10
-4
] i förhållande till vridningstiden t [s]
vid 6 bar (strypt) vid gripdonet och svängdrivanordningen
(för HGDS-...-YSRT ökar vridningstiden i diagrammet med en dämpningstid på
ca 0,1 s).
HGDS-PP-12-P-A-B
HGDS-PP-16-P-A-B
HGDS-PP-20-P-A-B
Fig. 20
HGDS-PP-12-P1-A-B
HGDS-PP-16-P1-A-B
HGDS-PP-20-P1-A-B
Fig. 21
HGDS-PP-12-YSRT-A-B
HGDS-PP-16-YSRT-A-B
HGDS-PP-20-YSRT-A-B
Fig. 22
