4. Конфигурация подключения PROFIBUS
Festo P.BE-CMMS-FHPP-PB-SW-RU ru 1103a
23

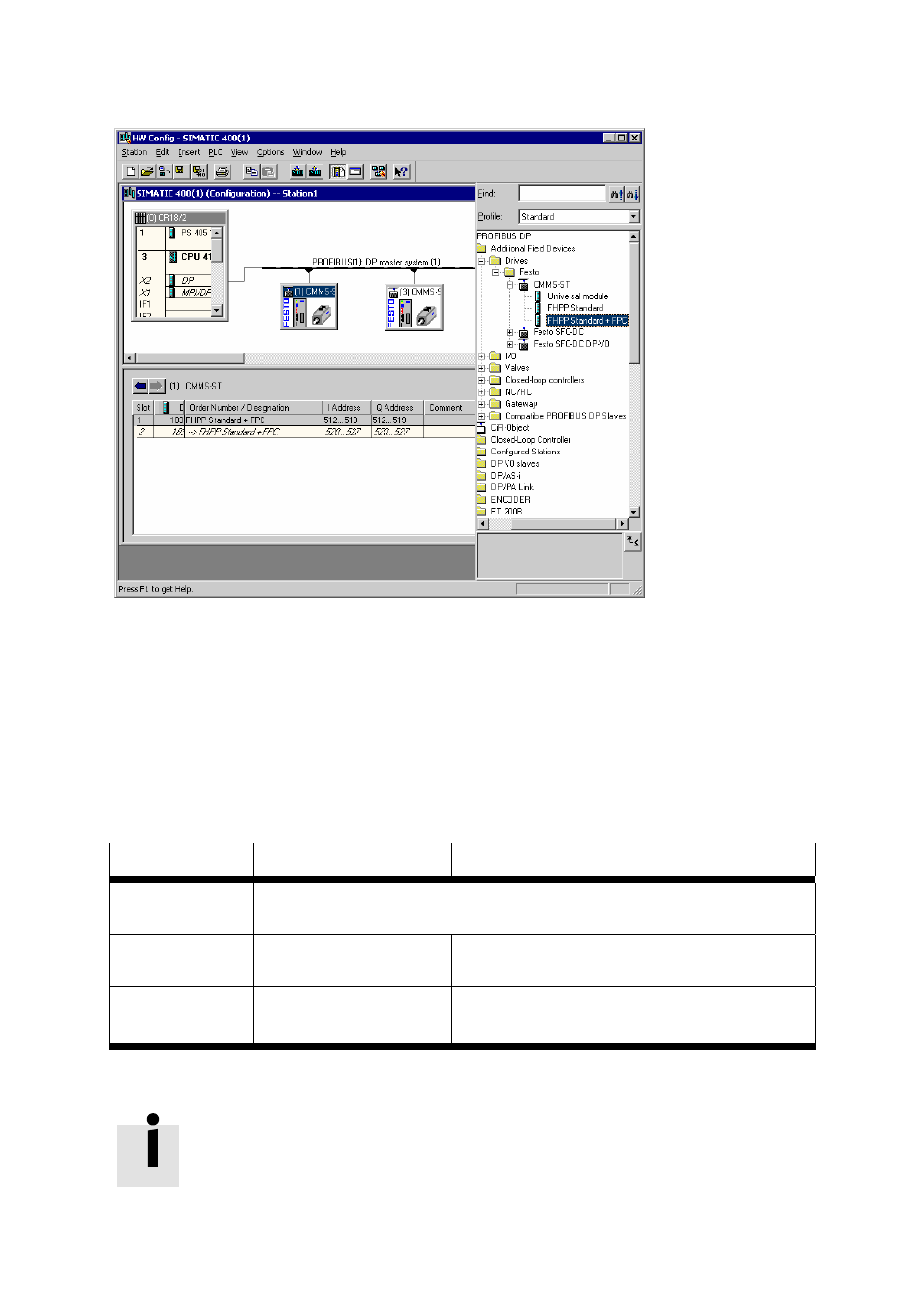

Рис. 4.2 Конфигурирование оборудования
2.
Введите в диалоговом окне „ Properties PROFIBUS interface…“ адрес PROFIBUS и
подтвердите ввод кнопкой OK.
Растровое изображение контроллера мотора появится в системе мастера и должно
быть выбрано.
3.
После этого следует задать длину входных и выходных данных. Перетащите
требуемую конфигурацию (с помощью курсора мыши) в соответствующую строку в
разделе „Модули/Идентификатор DP“. В файле GSD представлены следующие модули:
Конфигурация
Область I/O
Описание
Универсальный
модуль
Отображается при шаге 7; не использовать
Стандарт FHPP
8 байтов, данные I/O,
согласованная передача
Циклично передаваемые 8 байтов управления и
состояния.
Стандарт FHPP
+ FPC
2 х 8 байтов, данные I/O,
согласованная передача
Как для стандарта FHPP, дополнительные 8 байтов,
данные I/O, для параметризации
Таблица 4.6 Конфигурирование
Для CMMD-AS требуется по одному модулю на привод.
