3. Монтаж и подключение
14
Festo P.BE-CMMS-FHPP-PB-SW-RU ru 1103a
3.2.2
Назначение контактов интерфейса PROFIBUS

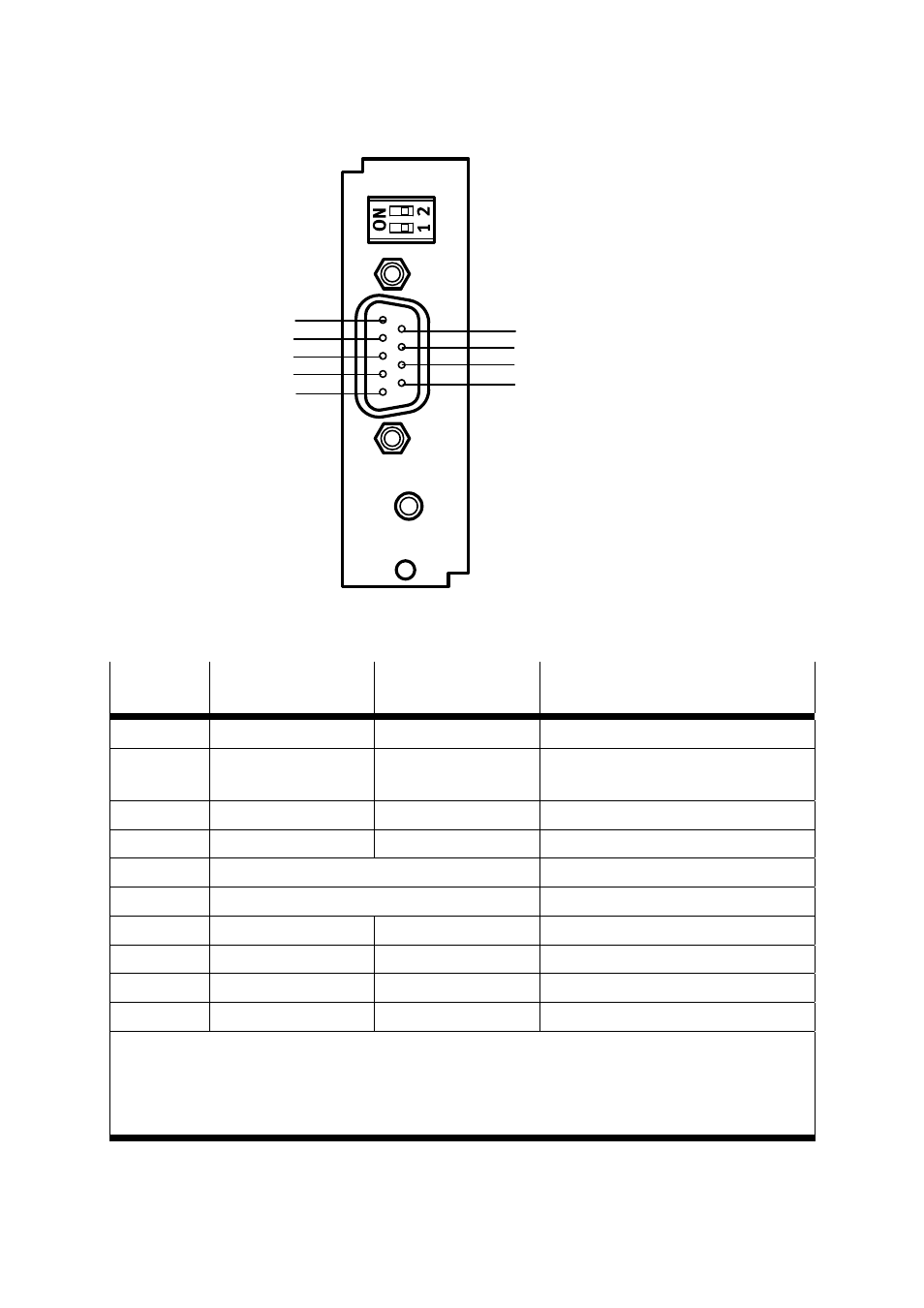

Рис. 3.2 Модуль PROFIBUS — назначение контактов
Номер
контакта
Название
Значение
Тип
1
Shield
-
Экран кабеля
6
+5 В +5
В
+5 В – выход (с развязкой
потенциалов)
1)
2
-
-
Не занят
7
-
-
Не занят
3
RxD / TxD-P
Данные приема / отправки, кабель B
8
RxD / TxD-N
Данные приема / отправки, кабель A
4
RTS / LWL
Request to Send
2)
9
-
-
Не занят
5
GND 5 В 0
В
Опорный потенциал GND 5 В
1)
1) Применение для внешнего подключения шины или для питания передатчиков/приемников
внешнего модуля LWL.
2) Сигнал является опцией, служит для регулирования направления при использовании внешнего
модуля LWL.
Таблица 3.1 Назначение контактов: интерфейс PROFIBUS-DP
GND 5 В
RTS/LWL
Кабель B (RxD/TxD-P)
не подкл.
Shield (экран)
не подкл.
Кабель A (RxD/TxD-N)
не подкл.
+ 5 В
