齿带驱动轴 ELGR/ELGG
(中文)操作手册
原版: 德文
Festo AG & Co. KG
Postfach
D-73726
Esslingen,
德国
电话:
+49/711/347-0
1011a
755 075
提示
只能由具有专业资质的人员进行安装和调试。

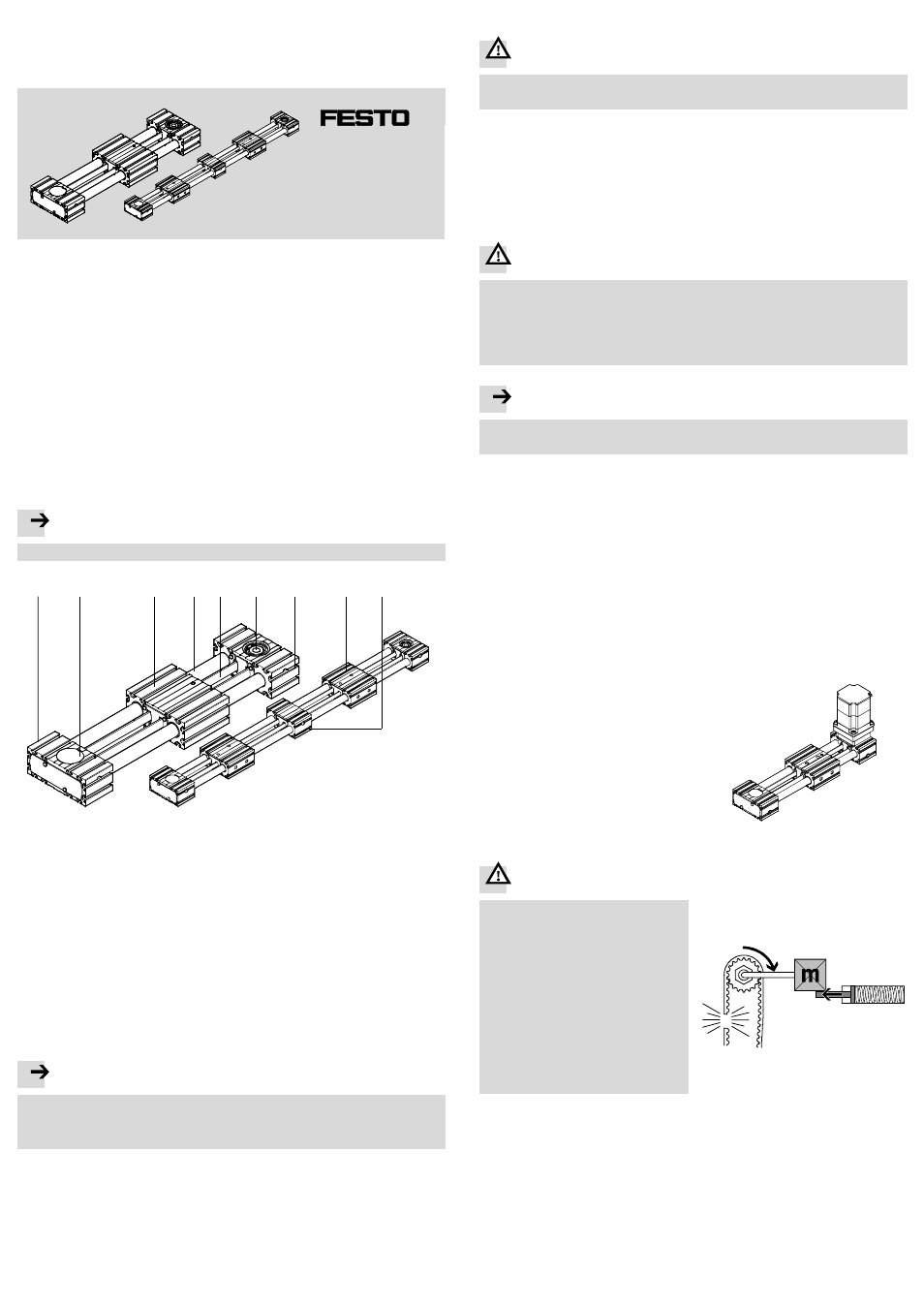

1
工作部件和接口
1
2
3
4
图 1
7
6
5
8
9
1
轴承盖
2
防尘盖
3
滑块
4
导向杆
5
齿带
6
空心传动轴
7
用于沟槽螺母和脚架安装件的槽
8
滑块,反向运行
(仅对于 ELGG)
9
中间支撑件,选项
(仅对于 ELGG)
2
功能和应用
空心传动轴上的齿带将马达的转动变换为直线运动。由此使滑块 3 / 8 前后
运动。借助于感应式接近开关、开关接线片和传感器支架可确定滑块的基准位
置(
Î 10 附件)。
按照规定,齿带驱动轴 ELGR/ELGG 用于定位工作负载。它可用于滑块运行
方式。
不允许在水溶性植物脂肪或油可能渗入齿带的条件下使用 ELGR/ELGG。
提示
齿带驱动轴 ELGR 不具有位置自锁功能:在无输入扭矩的情况下,滑块可自由
运动。一般来说,可通过使用装有停车制动器或带有高变速比或自制动式齿
轮箱的马达来实现整个系统的自行制动功能(例如:垂直运行时)。
• 请从我们的产品目录中选择相应的 Festo 马达(
Î目录说明,
www.festo.com/catalogue 和选型软件 “Positioning Drives”
Î
www.festo.com)。 这样,可使产品之间的匹配达到最佳水平。
• 请注意力和速度的极限值
Î 章节 “技术数据”和“特性曲线”。
3
运输和仓储
警告
运输时若将其垂直,滑块在未固定的情况下可能会坠落(挤伤危险)。
• 请在装好运输固定材料后,使用导向杆水平运输产品。
• 请考虑到产品的重量。 最重可达 30 kg。
• 应设法满足如下仓储条件:
– 存放时间要短
– 存放地点应凉爽、干燥、遮荫并采取了防腐蚀措施。
– 无油、脂和溶脂性蒸汽。
这样才能充分发挥齿带的功效。
4
产品使用条件
警告
意外快速运动的产品及负载会造成人或物的伤害(挤伤)。
• 给马达接通电源时,首先将转速和扭矩限制在较低水平。
自由运行的齿带可能触碰到周围物体(受伤危险)。
• 请确保不会有物体,例 如:头发或衣物,被自由运行的齿带卷入齿带驱动
轴中(例如:可通过盖板保护)。
提示
操作不当会引起人为故障。
• 请确保始终遵守本章之说明。这样才能确保产品的性能符合规定。
• 请将本操作指南中的极限值与实际使用情况下的极限值进行比较(例如:作
用力、扭矩、温度、质量、速度)。
只有遵守负载限额才能使产品按照相关的安全规程安全运行。
• 要考虑到使用地点的环境条件。
环境中的腐蚀性元素(例如:臭氧)会缩短产品的使用寿命。
• 请注意遵守同业公会、技术监督协会的规程或者所在国相关的规章制度。
• 拆除运输包装材料,如薄膜和纸板盒等。
包装材料是指那些可回收利用的材质(例外情况: 油纸 = 废料)。
• 在原装状态下使用产品,勿擅自进行任何改动。
• 注意产品以及相关操作指南上的警告和提示。
• 请注意紧固扭矩的容许偏差。 如无特殊规定,容许偏差为 ±20 %。
5
安装
5.1 机械安装
• 只要是本操作指南中没有直接要求
改动的,
请不要对螺丝和螺销作任何改动。
• 请按照目录中推荐马达安装组件的
安装指南将马达与齿带驱动轴装配
到一起。
图 2
垂直或倾斜安装时:
警告
下落的负载会造成人员或物品的损伤
(挤伤危险)。在停电或齿带断裂的
情况下工作负载将落下。
• 请确保仅使用有内装弹簧停车制动
器的马达。
• 为防止因齿带断裂而造成损坏,请
检查是否需要采取辅助外部安全
措施(例如:棘轮掣子或可移
动的螺栓)。
图 3
