Установка перемещаемых масс
Определение
Перемещаемая масса = полезная нагрузка + масса используемого рычага
Внимание
В направлении вращения блокировка хода отсутствует. При превышении верхней
мертвой точки масса дополнительно ускоряется под действием своей силы тяжести.
S Убедитесь, что перемещаемая масса при превышении верхней мертвой точки не
упадет вниз. Используйте внешние фиксаторы от ударов, например, цилиндры,
работающие в тактовом режиме.
При размещении перемещаемой массы
обязательно соблюдайте следующие требования:
S Установите без перекосов муфту свободного
хода.
S Допустимые осевые и радиальные усилия не
должны быть превышены (Глава 13).
Убедитесь, что перемещаемая масса надежно
зафиксирована. Варианты конструкции:
S Муфта свободного хода с выходным валом
с лыской без шпонки согласно Рис. 13
(FLSM-6/8).
S Муфта свободного хода с резьбой на торце
выходного вала согласно Рис. 14
(с типоразмера 10).
Крепление перемещаемой массы на торце выходного вала:
FLSM/FLSR
10
12
16
25
32
40
Соединительный фланец, торец
M2,5 M3
M3
M4
M5
M6
Момент затяжки [Нм]
0,76
1,2
1,2
2,9
5,9
9,9

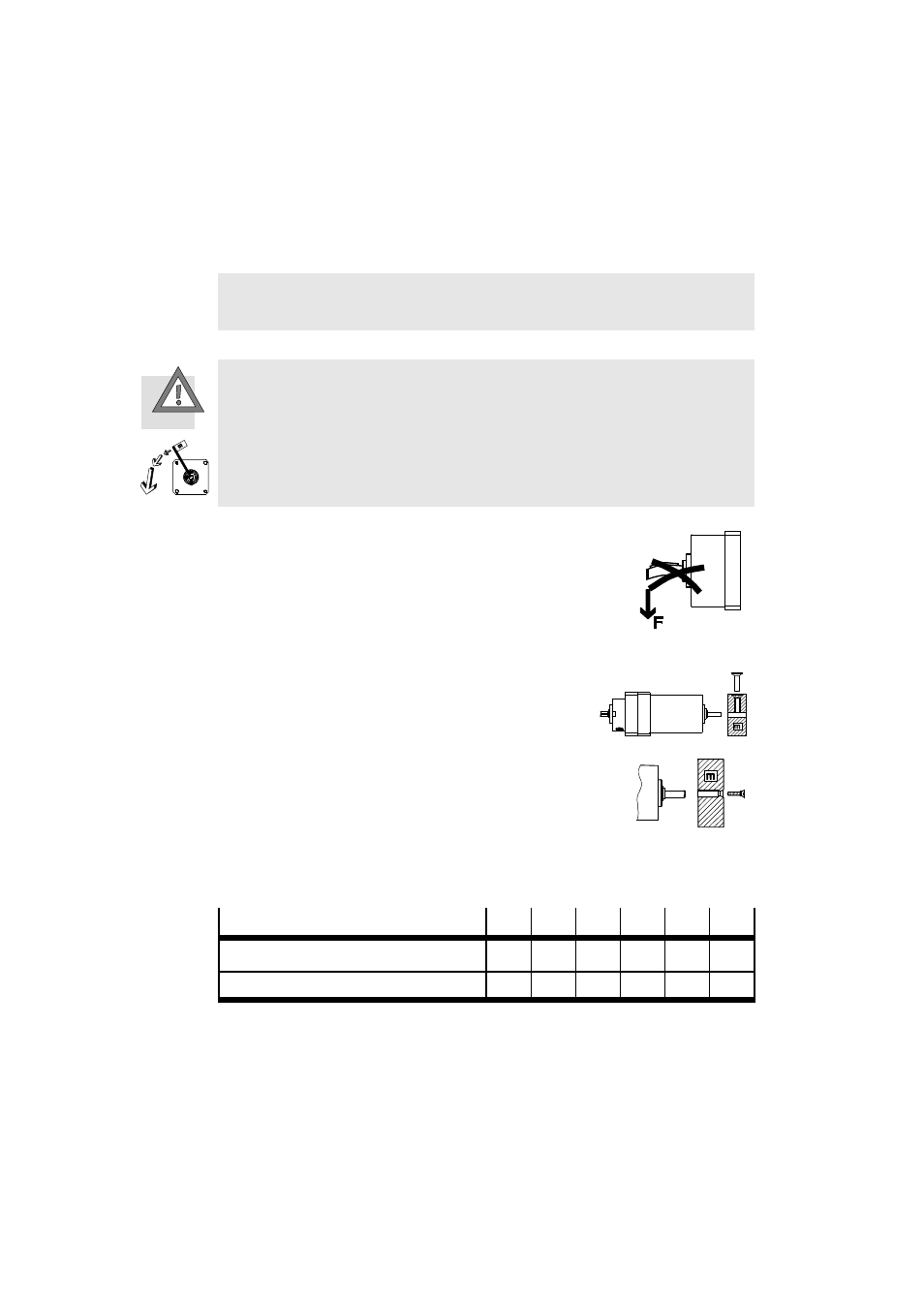

Рис. 12
Рис. 13
Рис. 14
