FLSM/FLSR

Festo FLSM/FLSR 1209d Svenska

23

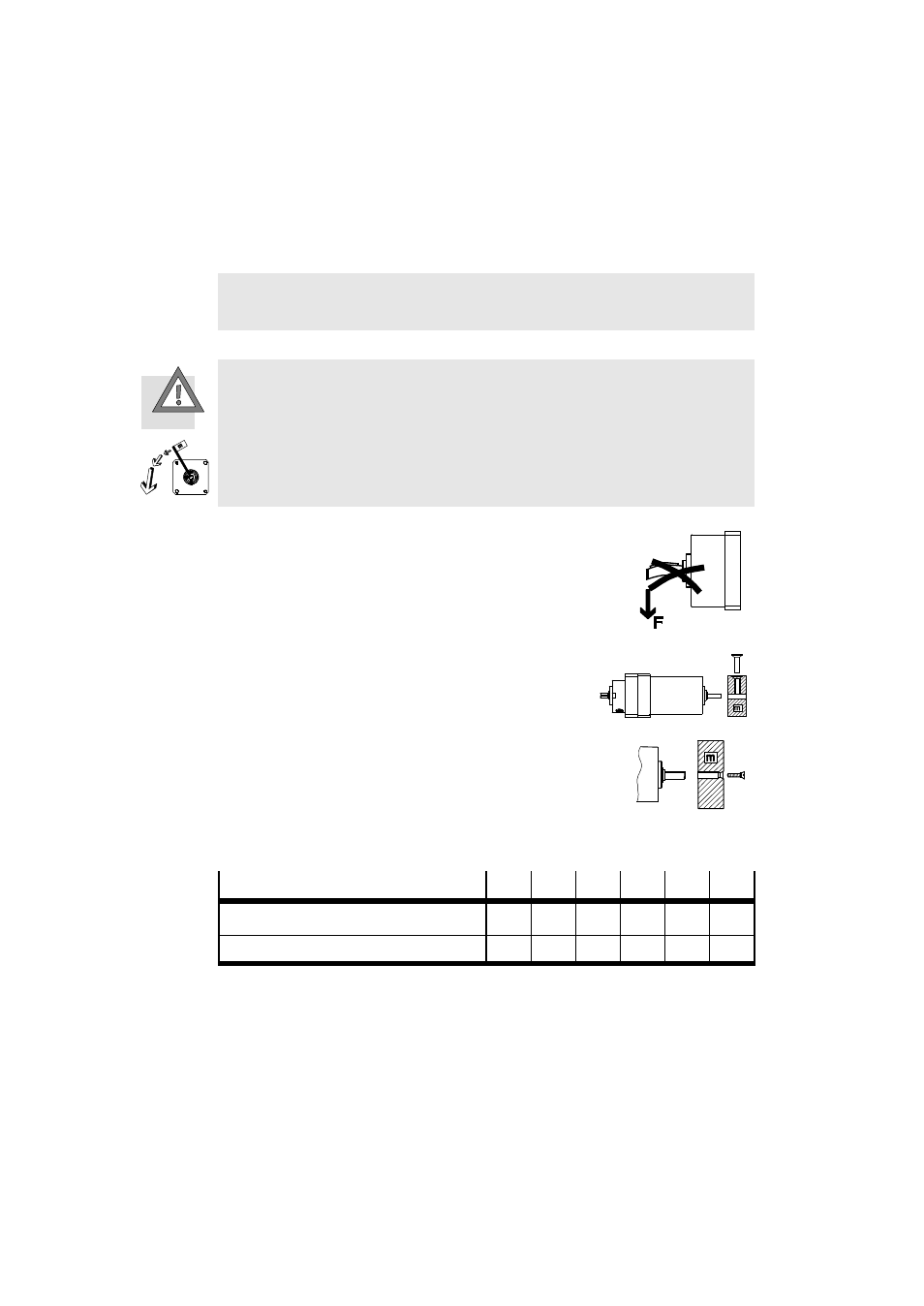

Montering av rörliga massor

Definition
Rörlig massa = arbetslast + massa för den klämenhet som används

Försiktigt
I rotationsriktningen finns ingen spärr. När den övre dödpunkten överskrids
accelererar massan ytterligare genom sin tyngdkraft.

S Se till att den rörliga massan inte slår nedåt när den övre dödpunkten

överskrids. Använd externa säkringar mot genomslag, t.ex. taktcylindrar.

Anvisningarna nedan måste absolut följas när
den rörliga massan placeras:

S Montera frihjulsenheten i centrumlinjen.
S Tillåten axial- och radialkraft får inte

överskridas (kapitel 13).

Säkerställ att den rörliga massan inte kan glida
från utgående axeln. Konstruktiva alternativ:

S Frihjulsenhet med avfasad utgående axel

utan plattkil enligt Bild 13 (FLSM-6/8).

S Frihjulsenhet med gänga på utgående

axelns framsida enligt Bild 14 (från
dimension 10).

Montering av den rörliga massan på utgående axelns framsida

FLSM/FLSR

10

12

16

25

32

40

Anslutningsgänga, framsida

M2,5

M3

M3

M4

M5

M6

Åtdragningsmoment [Nm]

0,76

1,2

1,2

2,9

5,9

9,9

Bild 12

Bild 13

Bild 14
