FLSM/FLSR
Festo FLSM/FLSR 1209d Svenska
28
Kraftutgångspunkt FLSR
FLSR 10 12 16 25 32 40
Artikelnr, högerdrift 33299 30929 15280 13730 15687 19036
Artikelnr, vänsterdrift 33298 30930 15281 13778 15688 19037
Omgivningstemperatur [°C] – 10 ... + 60
Monteringsläge Valfritt
Max åtdragningsmoment [Nm] vid p
max
på DSR
0,7 1,33 2,7 6,6 13,3 26,7
Till. axialkraft F
A
[N] 30 50 100 200 75 120
Till. radialkraft F
R
[N] beroende på axelavstånd x
0 mm 76 140 250 600 460 750
10 mm 59 99 200 480 340 600
20 mm 49 76 170 400 280 500
30 mm 42 62 150 340 230 450
40 mm – – – 310 200 400
50 mm – – – – 175 350
Min anslagsradie r
min
[mm] 13 15 17 21 28 40

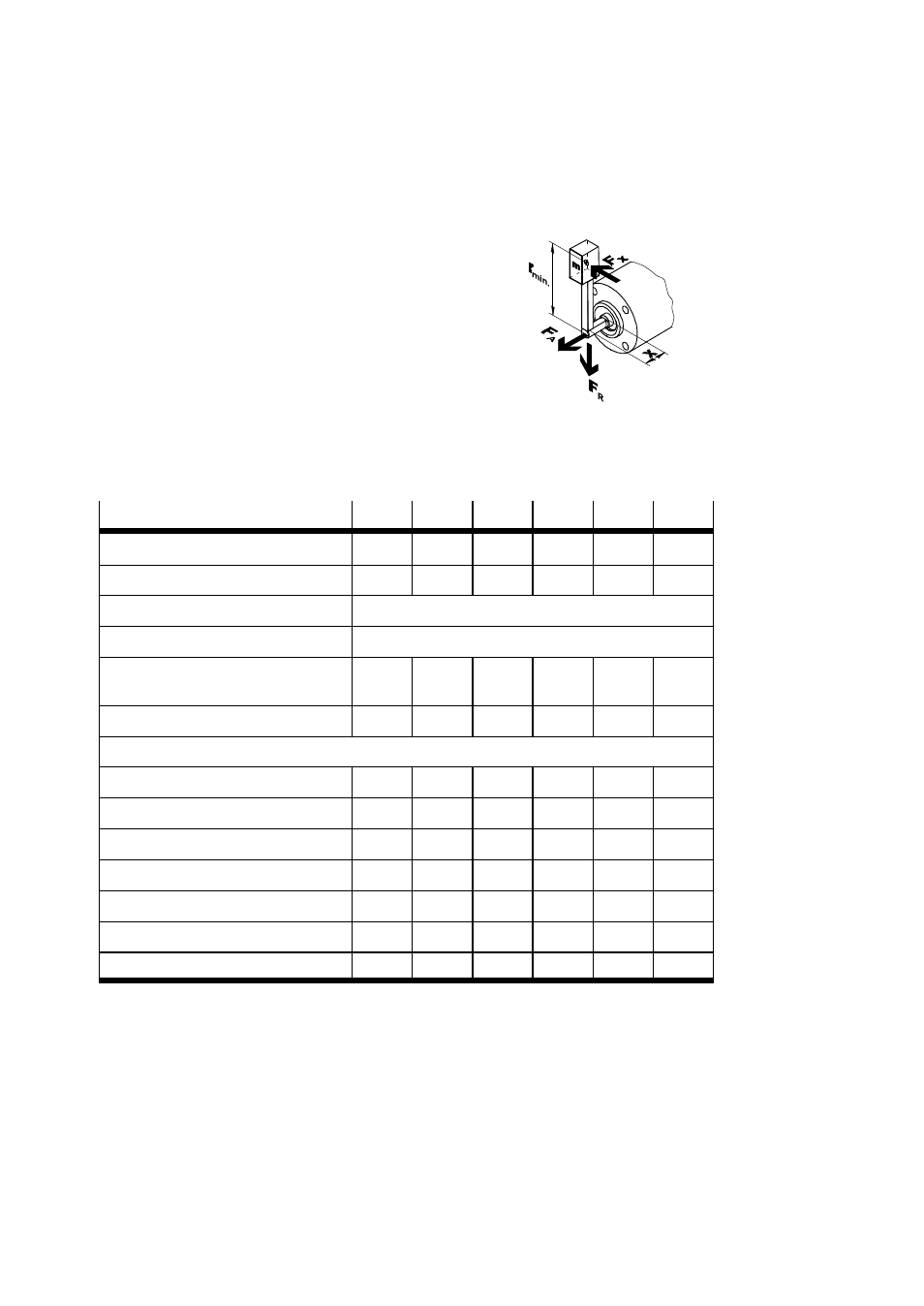

Bild 18
