FLSM/FLSR
Festo FLSM/FLSR 1209d Русский
14

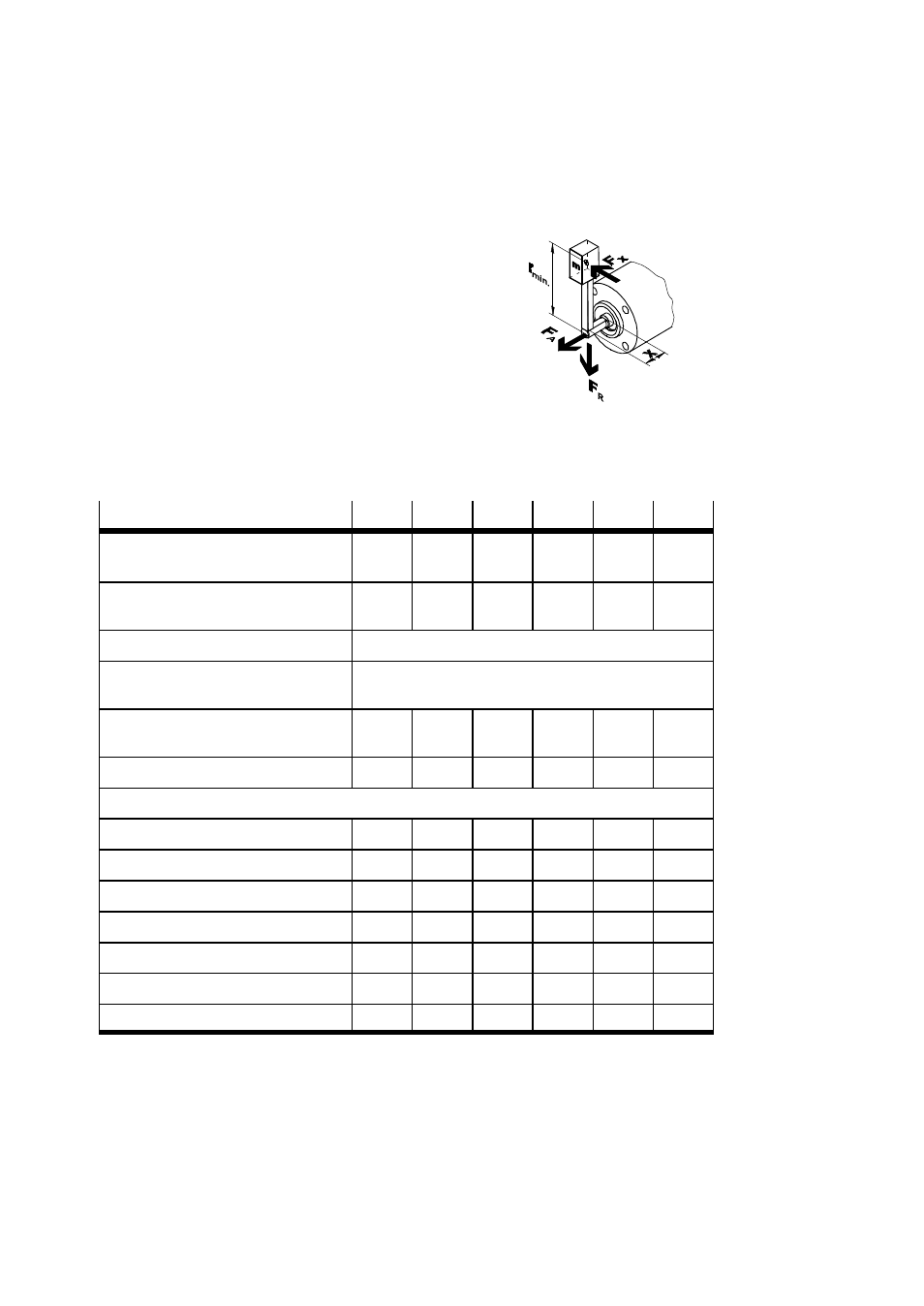

Точки приложения силы FLSR:
FLSR
10
12
16
25
32
40
№ детали, правое
вращение
33299
30929
15280
13730
15687
19036
№ детали, левое
вращение
33298
30930
15281
13778
15688
19037
Окружающая температура [°C]
–10 ... +60
Монтажное
положение
любое
Макс. крутящий момент [Нм] при p
max
на DSR
0,7
1,33
2,7
6,6
13,3
26,7
Доп. осевое усилие F
A
[Н]
30
50
100
200
75
120
Доп. радиальное усилие F
R
[Н] в завис. от расстояния x (рис. 18)
0 мм
76
140
250
600
460
750
10 мм
59
99
200
480
340
600
20 мм
49
76
170
400
280
500
30 мм
42
62
150
340
230
450
40 мм
–
–
–
310
200
400
50 мм
–
–
–
–
175
350
Мин. радиус упора r
мин
[мм]
13
15
17
21
28
40
Рис. 18
