FLSM/FLSR
Festo FLSM/FLSR 1209d Русский
8
Внимание
Избегайте повреждений выходного вала.

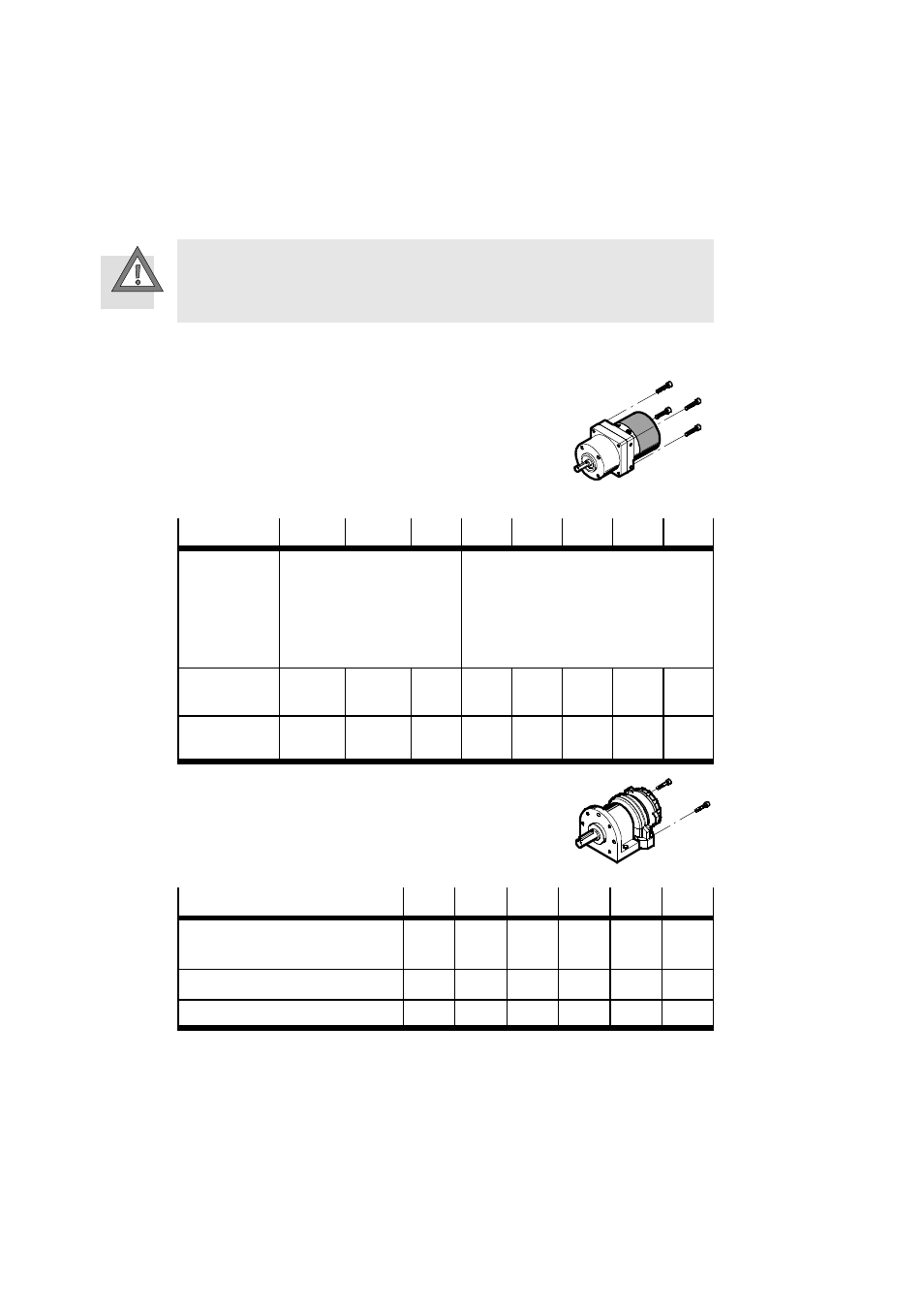

Крепление муфты свободного хода на соответствующем поворотном модуле/приводе.
Количество, вид и моменты затяжки соединений
для поворотного модуля DSM:
FLSM
6
8
10
12
16
25
32
40
Количество
винтов
с внутренним
6-гранником
с пружинными
шайбами
2 (диагонально)
4
Присоедини-
тельная резьба
M2,5x16 M2,5x16 M3x20 M3x20 M4x25 M5x30 M6x35 M8x45
Момент
затяжки [Нм]
0,76
0,76
1,2
1,2
2,9
5,9
9,9
24
Количество, вид и моменты затяжки соединений
для поворотного привода DSR:
FLSR
10
12
16
25
32
40
Количество винтов с внутренним
6-гранником с пружинными шайбами
2
2
2
2
2
2
Присоединительная резьба
M3x20 M4x20 M5x25 M6x30 M8x40 M8x45
Момент затяжки [Нм]
1,2
2,9
5,9
9,9
24
24
Рис. 10
Рис. 11
