DRRD-12 ... 63
Festo – DRRD-12 ... 63-R2 – 1310b Svenska 23
6 Idrifttagning
Varning
Risk för personskador genom roterande massor.
• Se till att DRRD endast sätts i rörelse med skyddsanordningar.
• I DRRD:s vridområde ska följande säkerställas:
– att ingen kan sticka in händerna
– att inga främmande föremål kan
hamna i området (t. ex. med hjälp av ett separat skyddsgaller).
Information
• Säkerställ att följande förutsättningar är uppfyllda:
– dämparna är säkrade med kontramuttrar
– driftförhållandena ligger inom de tillåtna områdena
– monteringsanvisningarna vid DRRD-...-Y12 beaktas.

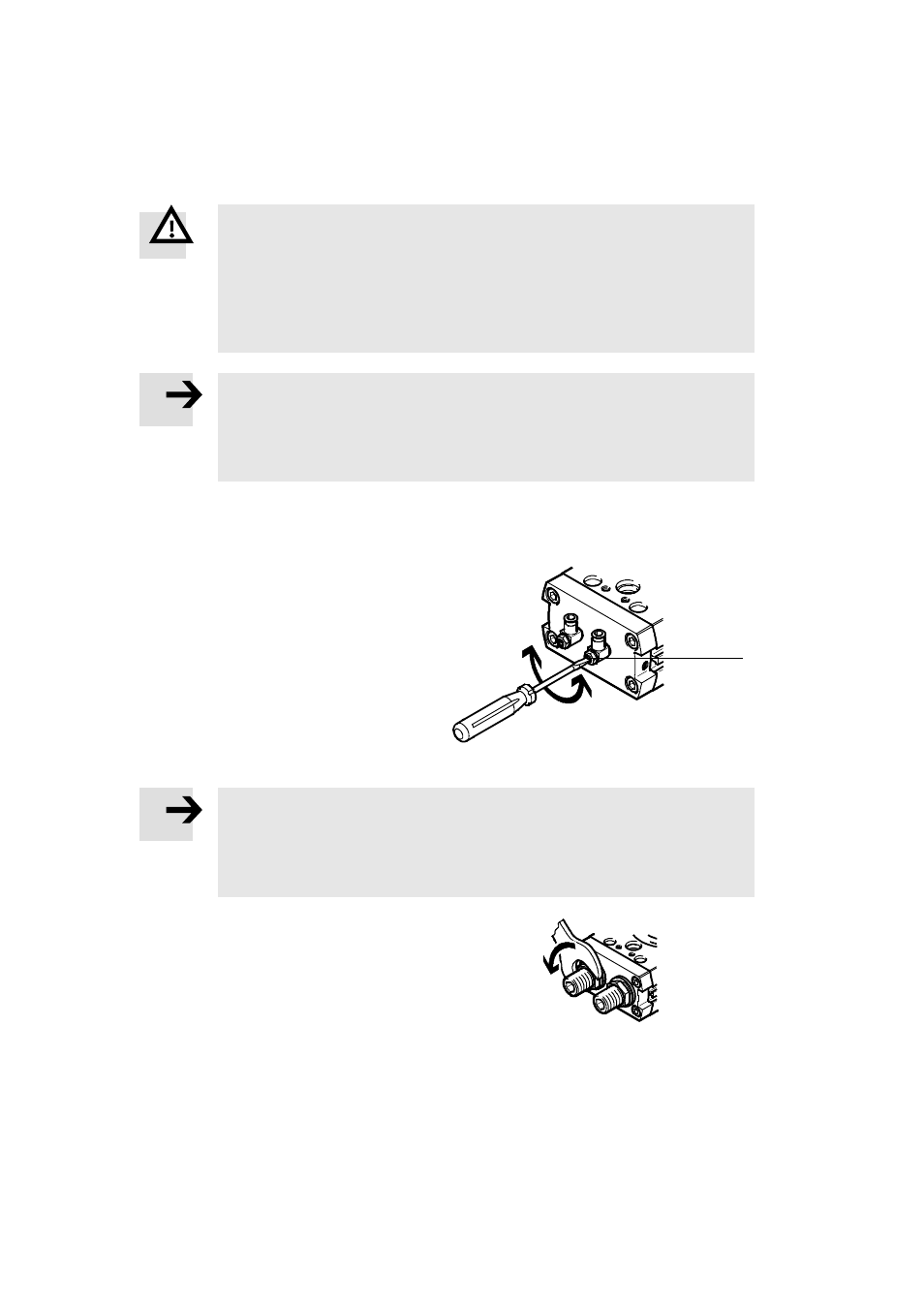

6.1 Idrifttagning ändlägesjustering
1. Vrid de båda förkopplade
strypbackventilerna (A):
– först så att de är helt stängda
– och öppna dem sedan med ungefär ett
varv.
2. Pålufta drivenheten enligt ett av följande
alternativ:
– långsam påluftning av en sida
– samtidig påluftning av båda sidor med
påföljande avluftning av en sida.
(A)
Fig. 7
Information
Risk för förstörelse!
Om en dämpare vrids ut för långt leder detta till att kolven slås emot gavelkåpan med
för liten dämpning.
• Beakta de tillåtna dämparinställningarna ( Tab. 4).
3. Pålufta respektive anslutning för att vrida
DRRD till önskat ändläge.
4. Lossa dämparens kontramutter.
Fig. 8
