DRRD-12 ... 63
Festo – DRRD-12 ... 63-R2 – 1310b Svenska
21
3. Dra vid behov lämpliga ledningar genom den
ihåliga drivaxeln eller använd varianten med
energigenomföring.
Axelgenomförngen för ledningar har följande
mått (
Tab. 2).

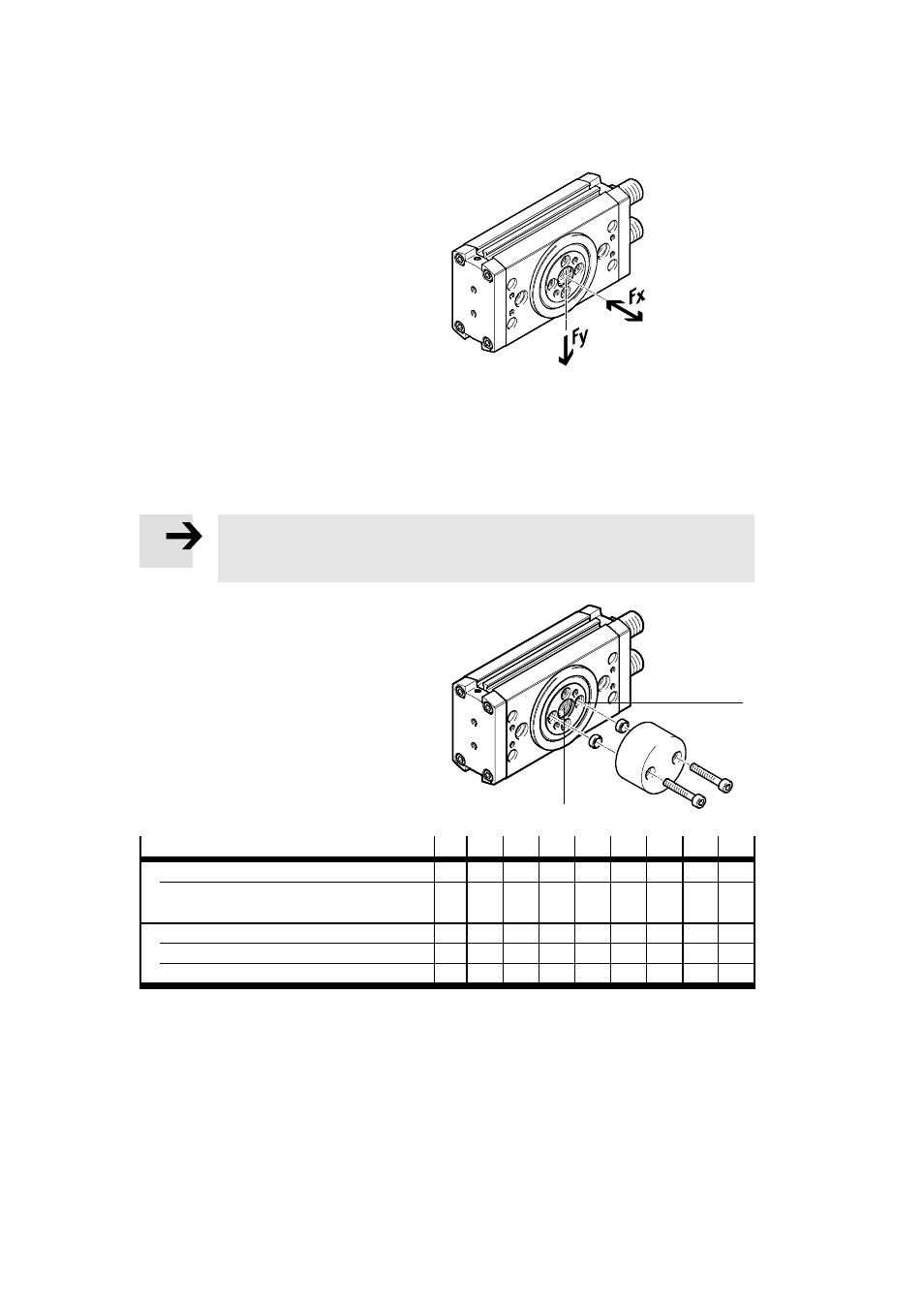

4. Se till att följande värden tillämpas vid
montering av arbetslasten:
–
Förskjutningsfri montering
–
Tillåten radialkraft Fy
–
Tillåten axialkraft Fx
–
Tillåtet masströghetsmoment
–
En så rotationssymmetrisk uppbyggnad
som möjligt.
Fig. 3
Arbetslastens masströghetsmoment ska ha beräknats. Hävarmar, avläggare och massor ska också
tas med i beräkningen (max. tillåtna värden
Kataloguppgifter, www.festo.com/catalogue).
Information
Vid höga krav på koncentriciteten hos komponenterna på flänsaxeln:
•
Använd mittcentreringen
4 och dessutom en av de 4 tillgängliga centreringarna.
5. Fäst arbetslasten på drivflänsen med minst två
motliggande skruvar och centreringshylsor på
monteringsytan
aA.
Åtdragningsmomenter sammanfattas i nedan-
stående tabell (
Tab. 2).
aA
Fig. 4
4
Storlek
12
16
20
25
32
35
40
50
63
Axelgenomföring
4
[mm]
5
8
8
10,5 10,5 10,5 21
21
21
Centreringshylsa ZBH för
mittcentrering
[mm]
7
12
12
15
15
25
25
25
25
Skruv för gänga i
aA
M3
M4
M4
M5
M6
M6
M6
M8
M10
Centreringshylsa ZBH
[mm]
5
7
7
9
9
9
9
12
15
Åtdragningsmoment
[Nm]
1,2 3
3
6
10
10
10
20
40
Tab. 2
