DRRD-12 ... 63
20
Festo – DRRD-12 ... 63-R2 – 1310b Svenska
4
Transport och lagring
•
Ta hänsyn till DRRD:s höga vikt: den väger upp till 20 kg (
12 Tekniska data).
5
Montering
5.1
Mekanisk montering
Information
•
Hantera DRRD på ett sådant sätt att inga skador uppstår på drivaxeln. Det är särskilt
när du utför följande:
1. Placera DRRD så att du alltid kan nå manöverdon och anslutningar.

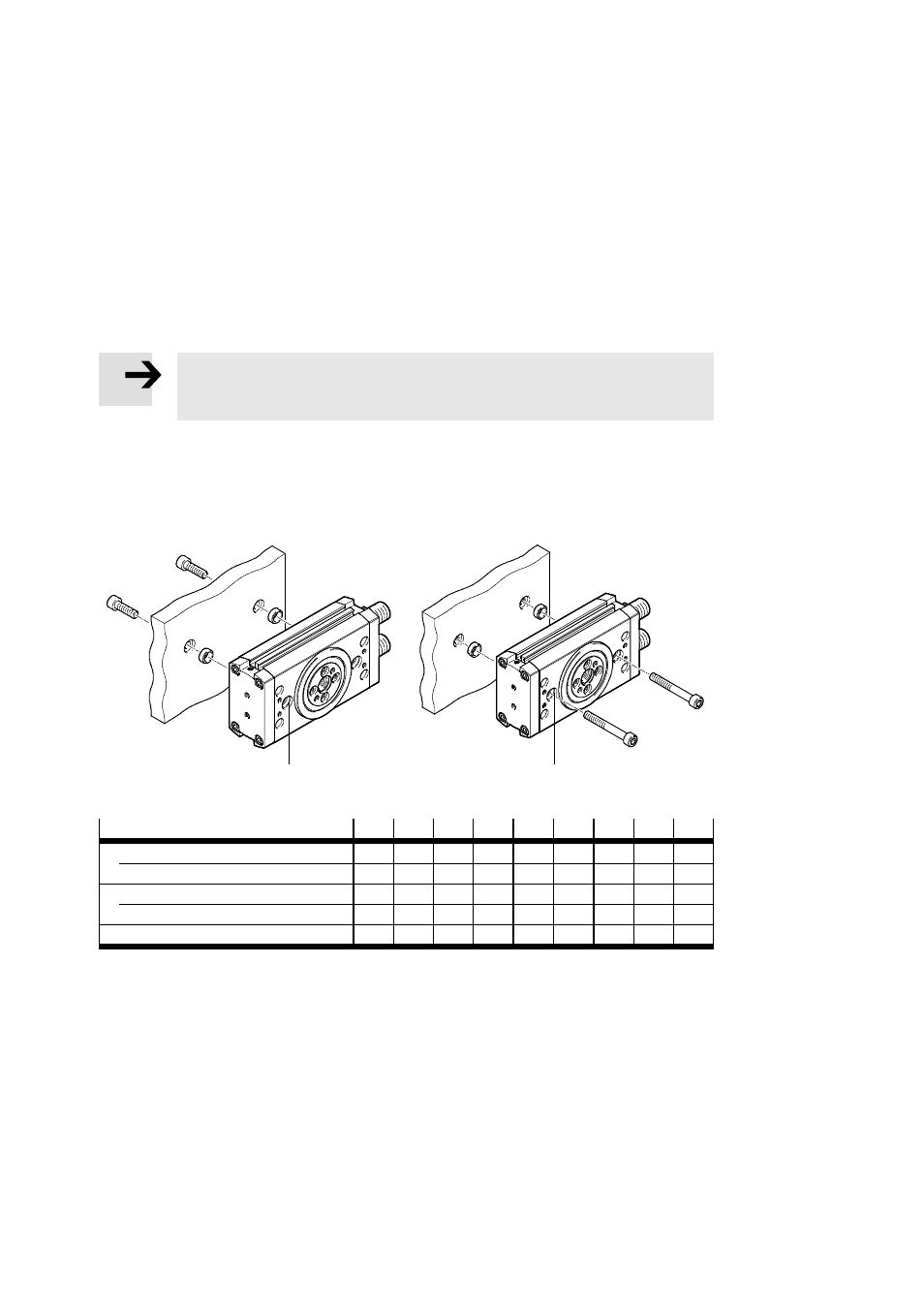

2. Fäst DRRD med vardera två skruvar och centreringshylsor på fästytan
aJ.
Åtdragningsmomentet sammanfattas i nedanstående tabell (
Tab. 1).
Direktmontering
Genomgående montering
aJ
aJ
Fig. 2
Storlek
12
16
20
25
32
35
40
50
63
Skruv (direktmontering)
M5
M5
M5
M6
M8
M8
M10
M10
M12
Åtdragningsmoment
[Nm]
6
6
6
10
18
18
30
30
55
Skruv (genomgående montering)
M4
M4
M4
M5
M6
M6
M8
M8
M10
Åtdragningsmoment
[Nm]
3
3
3
6
10
10
18
18
30
Centreringshylsa ZBH
[mm]
9
9
9
12
15
15
15
15
25
Tab. 1
