DRRD-12 ... 63
22
Festo – DRRD-12 ... 63-R2 – 1310b Svenska
5.2
Pneumatisk montering
•
Ta vid behov bort förslutningselement från de
pneumatiska anslutningarna.
Gör följande för att ställa in vridhastigheten:
•
Använd strypbackventiler GRLA.
Dessa skruvas in direkt i
tryckluftsanslutningarna.

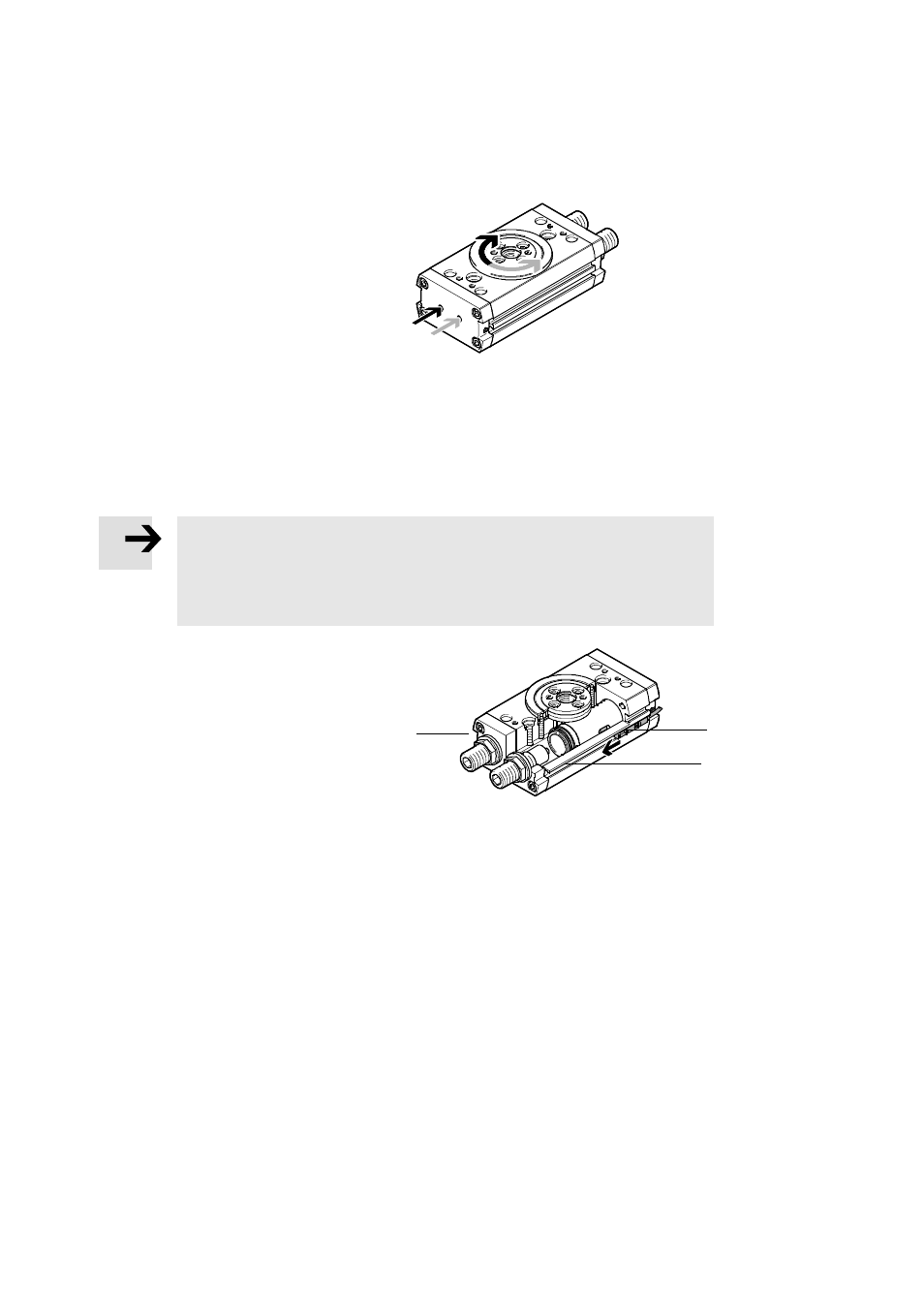

Fig. 5
Vid vertikal montering och excentriska massor:
•
Använd styrda backventiler HGL eller en utjämningstank VZS för tryckluft.
Vid hastigt tryckfall undviks därmed att arbetslasten plötsligt slår nedåt.
5.3
Elektrisk montering
Information
Flera kopplingar av lägesgivare är konstruktionsmässigt möjliga.
•
Se till att lägesgivarna alltid är inställda på den första kopplingspunkten.
Skjut in lägesgivaren (A) från spåränden, där kolven som ska kännas av sitter, fram
till första kopplingen.
•
Sätt lägesgivarna i spåren
9 för avkänning av
ändlägena.
Med hjälp av den externa avläsningsbyggsat-
sen är det möjligt att göra en avläsning med
induktiva lägesgivare (
10 Tillbehör).
9
Fig. 6
(A)
9
