Инструкция по эксплуатации
6
Активная 5.1 канальная акустическая система

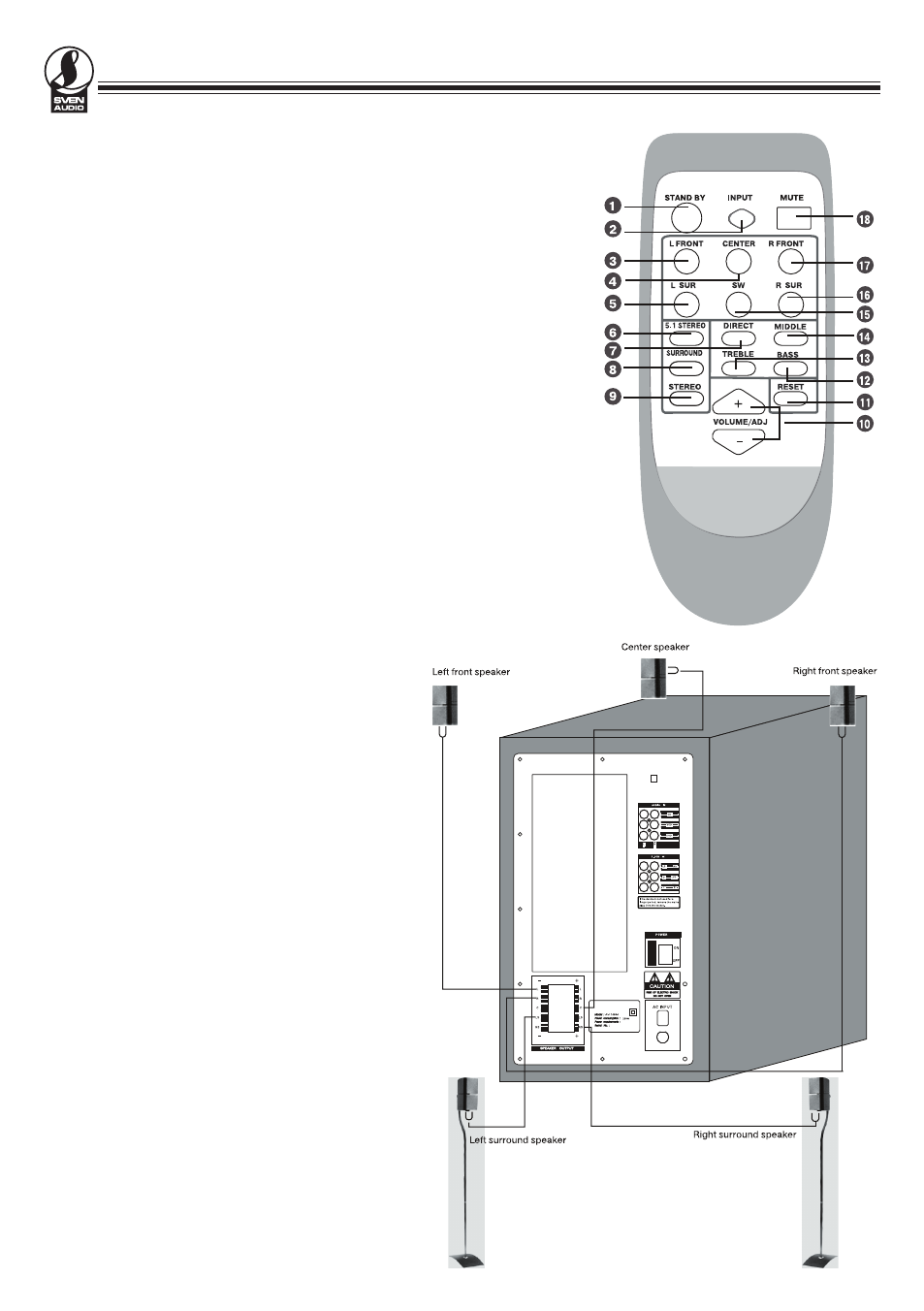

5. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
(1) Кнопка дежурного режима
(2) Кнопки подключения входов
(3) Кнопка регулировки уровня звука в левом фронтальном канале
(4) Кнопка регулировки уровня звука в центральном канале
(5) Кнопка регулировки уровня звука в левом тыловом канале
(6) Кнопка включения режима 5.1
(7) Кнопка отключения регуляторов тембра
(8) Кнопка включения режима SURROUND
(9) Кнопка включения режима STEREO
(10) Кнопки основного регулятора громкости/многофункциональный
переключатель
(11) Кнопка сброса настроек
(12) Кнопка регулировки низких частот
(13) Кнопка регулировки высоких частот
(14) Кнопка регулировки средних частот
(15) Кнопка регулировки уровня звучания сабвуфера
(16) Кнопка регулировки уровня звука в правом тыловом канале
(17) Кнопка регулировки уровня звука в правом фронтальном канале
(18) Кнопка временного отключения звука
Примечания:
1. Откройте крышку на задней панели пульта ДУ и вставьте элементы питания.
2. Дальность действия ПДУ составляет не более 5 метров при угле охвата ± 30
о
.
6. ПОДГОТОВКА АС К РАБОТЕ
6.1. Подключение источников сигнала
Предупреждение! Перед подключением все
компоненты системы должны быть выключены.
После подключения все клеммы должны быть хорошо
зажаты.
Для подключения источников сигнала используйте
RCA джеки («тюльпаны»). Убедитесь в правильности
соединения левого и правого каналов. Левый RCA
джек должен быть вставлен в левый разъем (он
белого цвета), а правый RCA джек — в правый
разъем (он красного цвета).
6.2. Подключение колонок
Предупреждение! Не замыкайте между собой
концы акустического кабеля.
Всегда соблюдайте полярность. Плюсовой
акустический провод подсоедините к плюсовой
клемме усилителя, минусовой акустический провод
подсоедините к минусовой клемме усилителя.
Подключение сателлитов к усилителю проводите
в соответствии с рисунком 4.
Для лучшего соединения концов кабеля с клеммой
или зажимом сабвуфера и колонок снимите 10 мм
изоляции с конца кабеля и скрутите его, как показано
на рисунке 4.
Рис. 3
Рис. 4
