Инструкция по эксплуатации, Активная 5.1 канальная акустическая система, Рис. 1 рис. 2 – Инструкция по эксплуатации Sven HA-350
Страница 5
Инструкция по эксплуатации
5
Активная 5.1 канальная акустическая система
2. КОМПЛЕКТАЦИЯ
1. Активный сабвуфер — 1 шт.
2. Пульт дистанционного управления (ПДУ) — 1 шт.
3. Сателлиты (колонки) — 5 шт.
4. Инструкция по эксплуатации — 1 шт.
5. Кабель
3. ОСОБЕННОСТИ АС
250 миллиметровый динамик сабвуфера
Большой информативный электролюминесцентный дисплей
Полнофункциональный цифровой процессор обработки аудиосигнала
5.1/CD/VCD/DVD входы
Пульт дистанционного управления
Полное магнитное экранирование

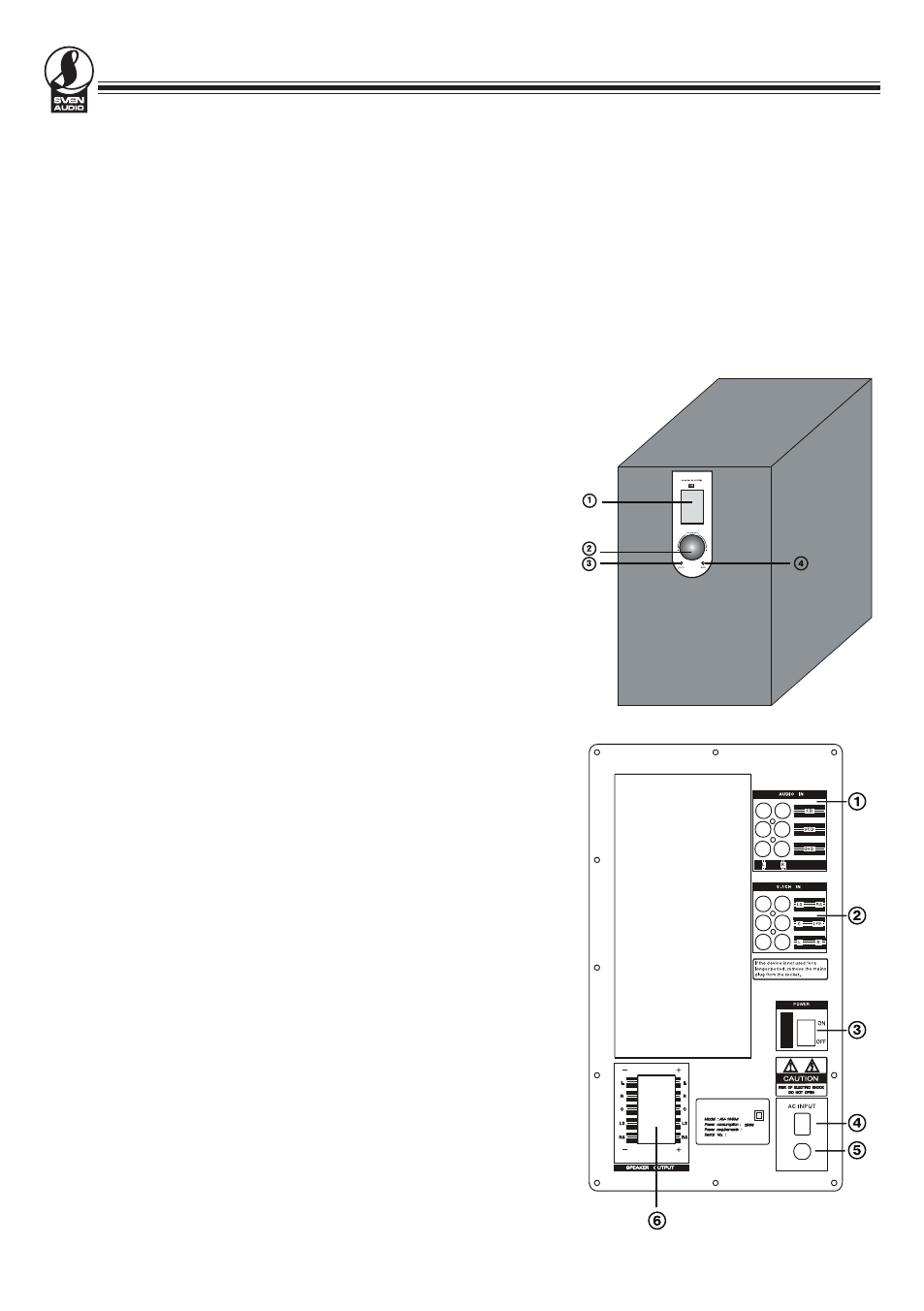

4. ПЕРЕДНЯЯ И ЗАДНЯЯ ПАНЕЛИ САБВУФЕРА
(1) Электролюминесцентный дисплей и окно инфракрасного
приемопередатчика дистанционного управления
(2) Ручка основного регулятора громкости/многофункциональная ручка
настройки
(3) Кнопка выбора режима работы
(4) Кнопка включения меню
(1) Входные гнезда для подключения аудиосигналов:
CD: CD вход, VCD: VCD вход, DVD: DVD вход
(2) Гнезда 5.1 входа
(3) Выключатель питания
(4) Сетевой кабель
(5) Сетевой предохранитель на 3А
(6) Аудиовыходы для подключения сателлитов:
L — для левого фронтального канала
R — для правого фронтального канала
C — для центрального канала
LS — для левого тылового канала
RS — для правого тылового канала
Рис. 1
Рис. 2
