12
5.4.2 Нагрузка на патрубки
Патрубки насоса могут испытывать нагрузки в
соответствии с ISO 5199. Смотрите также Прайс-
лист.
Изменение длины системы трубопроводов в
зависимости от температуры возможны, только с
помощью соответствующих мер, напр., посредством
установки вибровставок.
5.4.3 Всасывающая линия
Всасывающие линии должны всегда идти снизу-
вверх, к насосу. Иначе могут образовываться
пузырьки газа, что значительно уменьшает
поперечное сечение всасывающей линии. Между
трубами различных диаметров следует
устанавливать эксцентриковые переходные
элементы.
Клапаны, прерывающие поток, не должны
устанавливаться непосредственно на входе в насос.

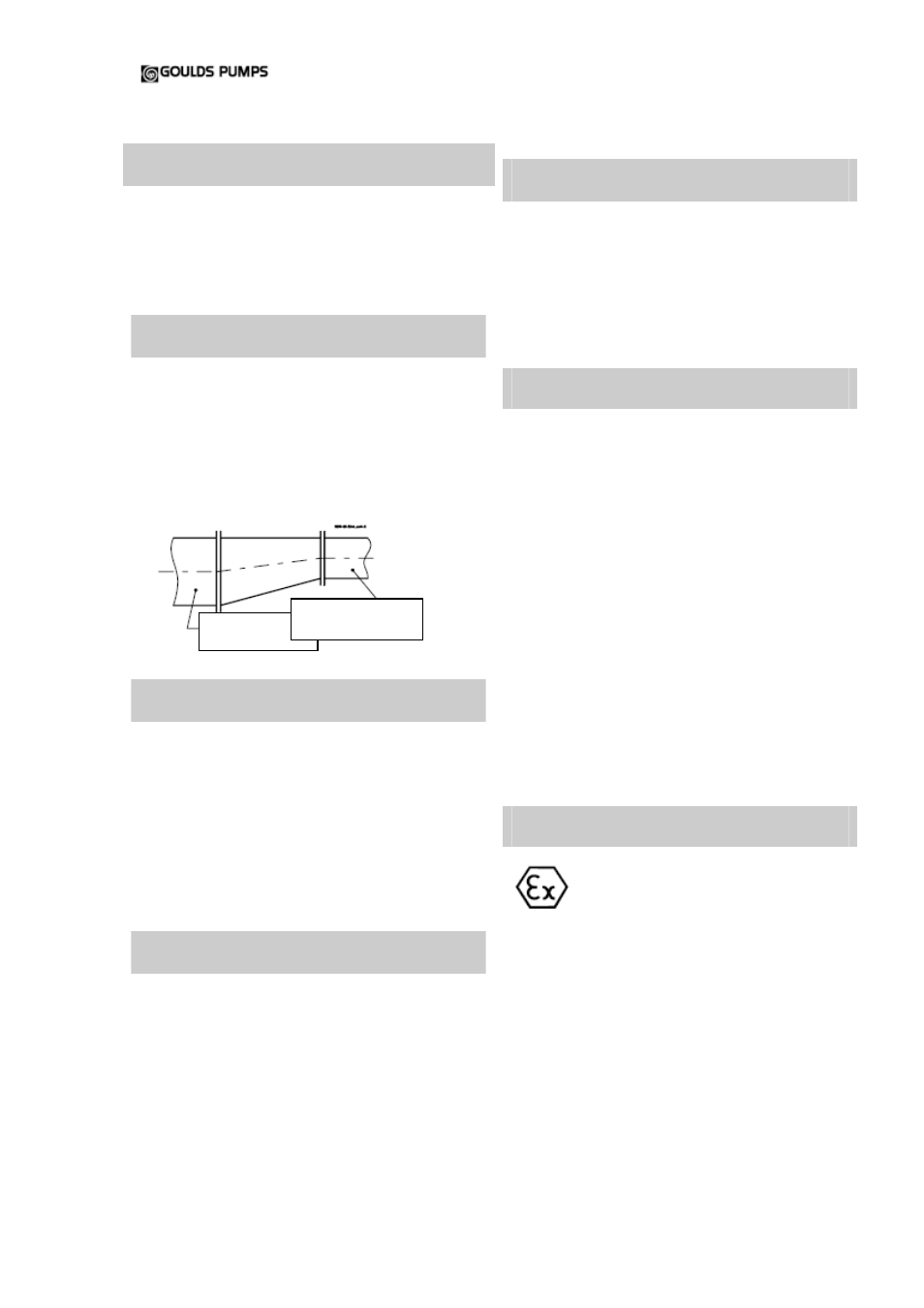

Рис 3
5.4.4 Питающий трубопровод
Питающий трубопровод должен быть подведён к
резервуару и поэтому он должен быть проложен с
постоянным углом уклона по отношению к насосу.
Если детали системы трубопроводов на входе в
насос идут горизонтально, нижняя точка, разумеется,
может находиться перед этими деталями. Затем
труба идет с постоянным углом подъёма к насосу,
чтобы образующиеся здесь пузырьки газа выходили
через насос.
Клапаны, прерывающие поток, не должны
устанавливаться непосредственно на входе в насос.
5.4.5 Напорная линия
Не устанавливайте задвижку непосредственно над
насосом, требуется переходный элемент.
Скорость потока среды в нагнетательном патрубке,
при необходимости, можно уменьшить.
5.4.6 Воздухоотведение
Возможно отведение газа в напорной линии или
выше нагнетательного клапана.
Воздухоотводная линия может также использоваться
как байпас, дренажная или промывочная линия.
В стандартном исполнении корпус насоса оснащен
дренажным патрубком. При желании дренажное
отверстие можно увеличить.
5.5 Не используется
5.6 Средства контроля
Подходящие средства контроля
рекомендуются в зависимости от
требований по эксплуатационной
безопасности и возможностей установки.
Goulds предоставляет информацию по запросу и
может поставить:
♦ Расходомеры
♦ Индикаторы уровня заполнения
♦ Устройства контроля нагрузки
электродвигателей
♦ Устройства контроля температуры
♦ Устройства контроля роликоподшипников
♦ Датчики утечки
♦ Систему управления насосом "Pump Smart"®
Всасывающая
линия
Всасывающий
патрубок насоса
