5 Монтаж
5.1 Техника безопасности
Оборудование, эксплуатируемое в
потенциально взрывоопасных районах,
должно отвечать нормам
взрывозащиты.
Опасно для людей с
электрокардиостимулятором. Таким
людям опасно для жизни подходить к
насосу ближе, чем на 50 см.
5.2 Монтаж насоса/установки
Работы должны проводиться с учетом
монтажных размеров.
Способ монтажа: на плите-основании, залитой
цементным раствором, на прочном фундаменте
♦ Произвести юстировку плиты-основания
на фундаменте.
♦ Установить фундаментные болты и
залить основание цементным раствором.
♦ После затвердевания раствора
равномерно затянуть фундаментальные
болты.
5.3 Регулировка положения насоса –
муфты двигателя
При необходимости следует учитывать
указания изготовителя муфты. После
того как плита-основание будет
прикреплена к фундаменту и все
трубопроводы будут подсоединены,
следует тщательно проверить
соосность муфты и, выполнить регулировку
положения двигателя.
♦ Требуется проверка и регулировка
муфты в случае, если насос и
электродвигатель поставляются на
общей плите-основании.
♦ Перед выполнением регулировки
соосности демонтируйте опорный
кронштейн 183, а затем закрепите его, не
прикладывая усилия.
♦ Соосность насоса должна быть
отрегулирована во всех направлениях с
помощью уровня (на валу/напорном
патрубке) (допустимое отклонение: макс.
0,2 мм/м).
♦ Должно быть учтено расстояние между
насосом и валами электродвигателя,
которое зависит от типа муфты.
Смотрите монтажный чертёж.
♦ Устанавливайте опоры в
непосредственной близости от болтов
фундамента/плиты-основания.
Следует обеспечить такие условия,
при которых установку нельзя
будет запустить без кожуха муфты.
5.4 Трубопроводы
Перед монтажом насоса необходимо прочистить
всасывающий и напорный трубопроводы.
Попадание грязи и возникновение повреждений на
уплотнениях легко избежать, если оставить крышки на
фланцах до начала монтажа.
Используйте фланцевые уплотнения, подходящие для
данной рабочей среды. При затягивании винтов фланцев
необходимо учитывать моменты затяжки, указанные в
Разделе 1.2.
5.4.1 Типоразмер

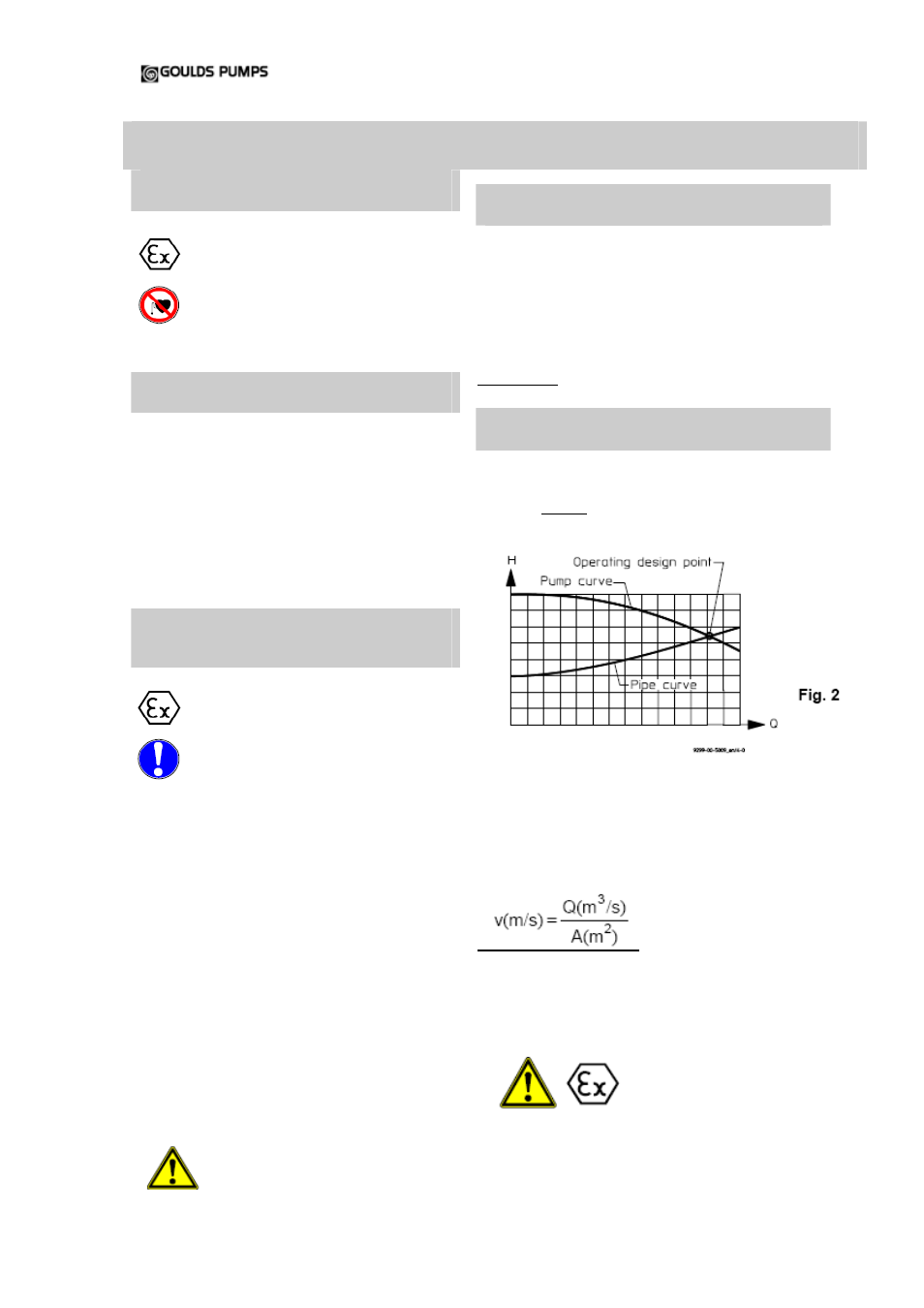

Расчётная рабочая точка центробежного насоса лежит на
пересечении кривой насоса и кривой трубопровода,
смотрите Рис. 2. Кривая насоса предоставляется
изготовителем насоса. Кривая трубопровода
определяется по графикам или с помощью ПК-программ.
Рис. 2
Ни при каких условиях типоразмер системы
трубопроводов не может быть выведен из типоразмера
насоса.
Типоразмер трубопровода можно также определить,
используя расход в качестве приблизительного
ориентира.
Скорость потока в линии всасывания не должна
превышать 2,0 м/с, а в линии нагнетания - 5,0 м/с.
При определении типоразмера линии всасывания
необходимо учитывать значение NPSH (допустимый
положительный подпор на входе
в насос). Значение NPSHR для
насоса указано в спецификации.
NPSHR для установки должно
быть, по крайней мере, на 0,5 м
выше NPSHR для насоса. В противном случае
появляется опасность падения напора, возникновения
кавитации и даже неисправности насоса.
