Проверка и замена переходника рамы
• Переходник рамы подлежит замене при наличии трещин или значительных коррозионных
повреждений.
• Поверхность прокладки должна быть чистой.
Замена прокладок, уплотнительных колец и гнезд
• Заменяйте все прокладки и уплотнительные кольца при каждом капитальном ремонте и разборке.
• Проверяйте гнезда. Они должны иметь гладкую поверхность без физических повреждений.
Ремонт изношенных гнезд, осуществляется путем их обработки на токарном станке; при этом
нужно сохранить габаритные соотношения с другими поверхностями.
• При повреждении посадочных мест следует заменять соответствующие детали.
Указания по замене вала и втулки
Два типа втулки:
Модель 3198 как с металической втулкой, при которой используется стандартный вал 3196, так и с
тефлоновой втулкой. При использовании тефлоновой втулки необходим специальный вал и
другое лабиринтное маслянное уплотнение встроенного типа.
Проверка вала методом замеров
Если любой из параметров вала (122) выходит за пределы допустимого диапазона, необходимо его
заменить. См. Посадочные размеры и допуски подшипников
122

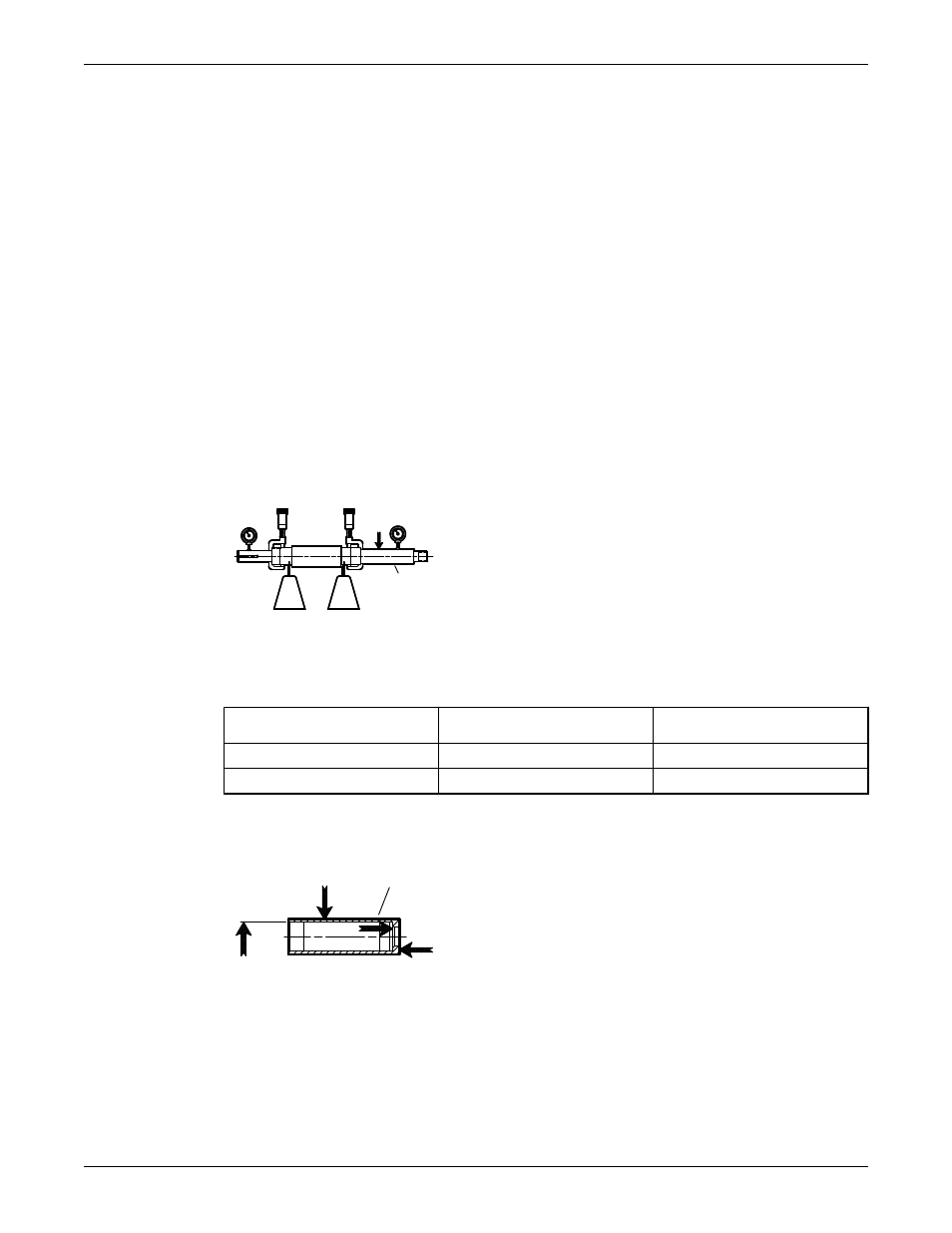

Проверка прямолинейности
Если биение вала (122) превышает указанные в таблице значения, его необходимо заменить.
Табл. 12: Допустимые величины износа вала при посадке втулки и муфты
При посадке втулки в дюймах
(мм)
При посадке муфты в
дюймах (мм)
С втулкой 0.001 (0.025) 0.001 (0.025)
Без втулки 0.002 (0.051) 0.001 (0.025)
Проверка вала и втулки
126
• Проверьте наличие износа и точечной коррозии на поверхности вала и втулки (126).
• При обнаружении износа или точечной коррозии вал и втулку необходимо заменить.
Техническое обслуживание (продолжение)
Model HT 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию 91
