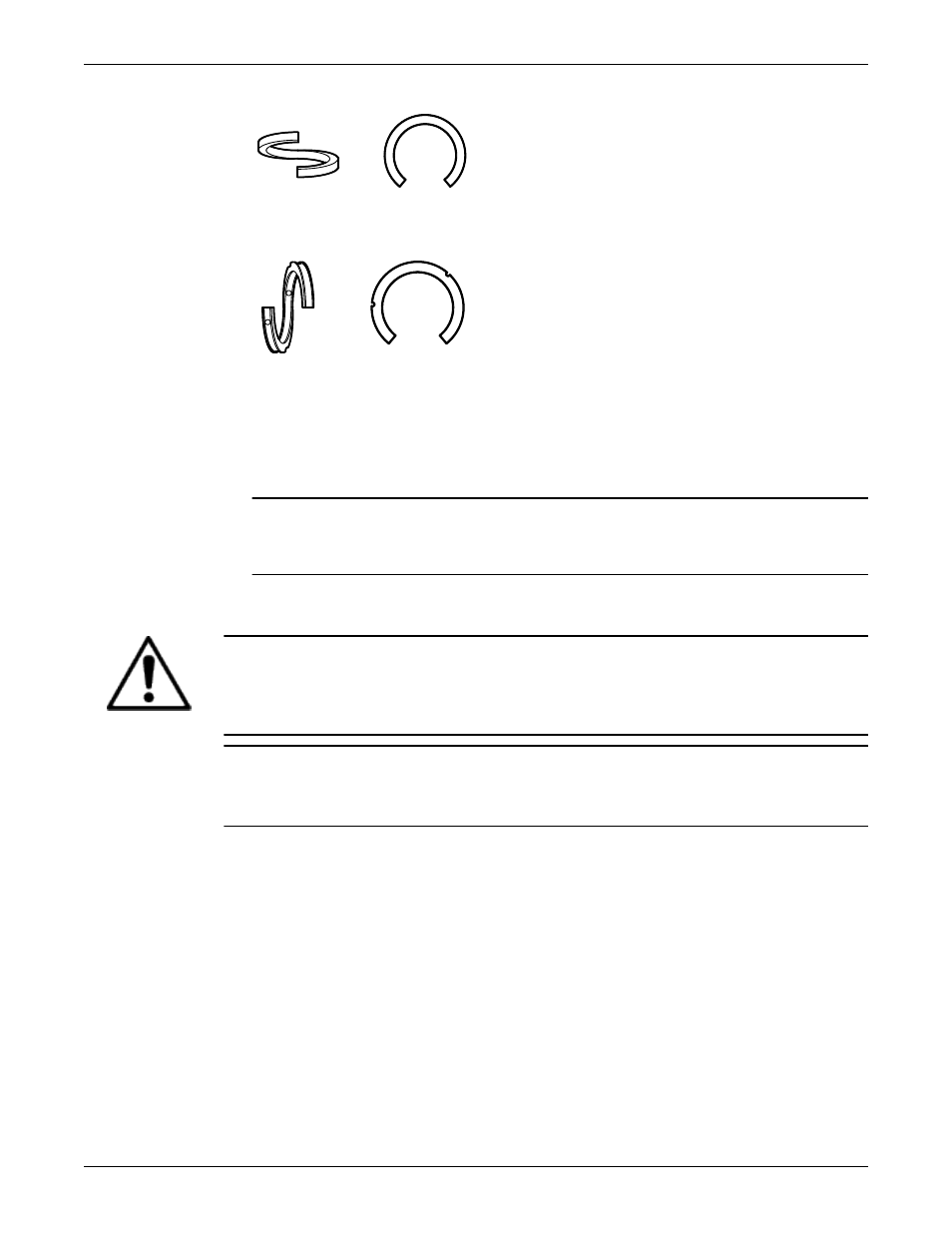

Уплотнительные кольца
Правильно Неправильно
Фонарные кольца
Правильно Неправильно
3. Вставьте набивку повернув прорежь в каждом кольце на 90° относительно предыдущего.
Части камеры набивки устанавливаются в следующей последовательности:
1. Два кольца набивки
2. Одно фонарное кольцо (из двух частей)
3. Три кольца набивки
ПРИМЕЧАНИЕ: На промывочном соединении должно быть установлено фонарное
кольцо, обеспечивающее промывку. Несоблюдение этого правила может привести к
снижению производительности.
4. Установите половинки сальника и равномерно затяните гайки усилием руки.
Уплотнение вала с помощью сальника со сменным уплотнением
ПРЕДУПРЕЖДЕНИЕ:
Механические уплотнения, используемые во взрывоопасных условиях (класс Ex), должны быть
сертифицированы надлежащим образом. Перед запуском насоса убедитесь в том, что все участки,
через которые может произойти утечка жидкости в рабочую зону, надлежащим образом закрыты.
ПРИМЕЧАНИЕ:
Механическое уплотнение должно быть снабжено соответствующей системой промывки. В
противном случае могут иметь место перегрев и выход уплотнения из строя.
1. Наденьте сменное уплотнение на вал или втулку так, что бы оно соприкасалось с внутренним
лабиринтным уплотнением смазки.
2. Установите уплотнительную камеру.
3. Установите сменное уплотнение в камерц уплотнения и закрепите с помощью четырех шпитек
и гаек.
4. Продолжите сборку насоса.
5. Отрегулируйте зазор рабочего колеса.
Дополнительная информация приведена в разделе "Регулировка зазора рабочего колеса"
6. Для закрепления уплотнения на валу затяните регулировочные винты на стопорном кольце.
7. Снимите с уплотнения центрирующие зажимы.
Техническое обслуживание (продолжение)
