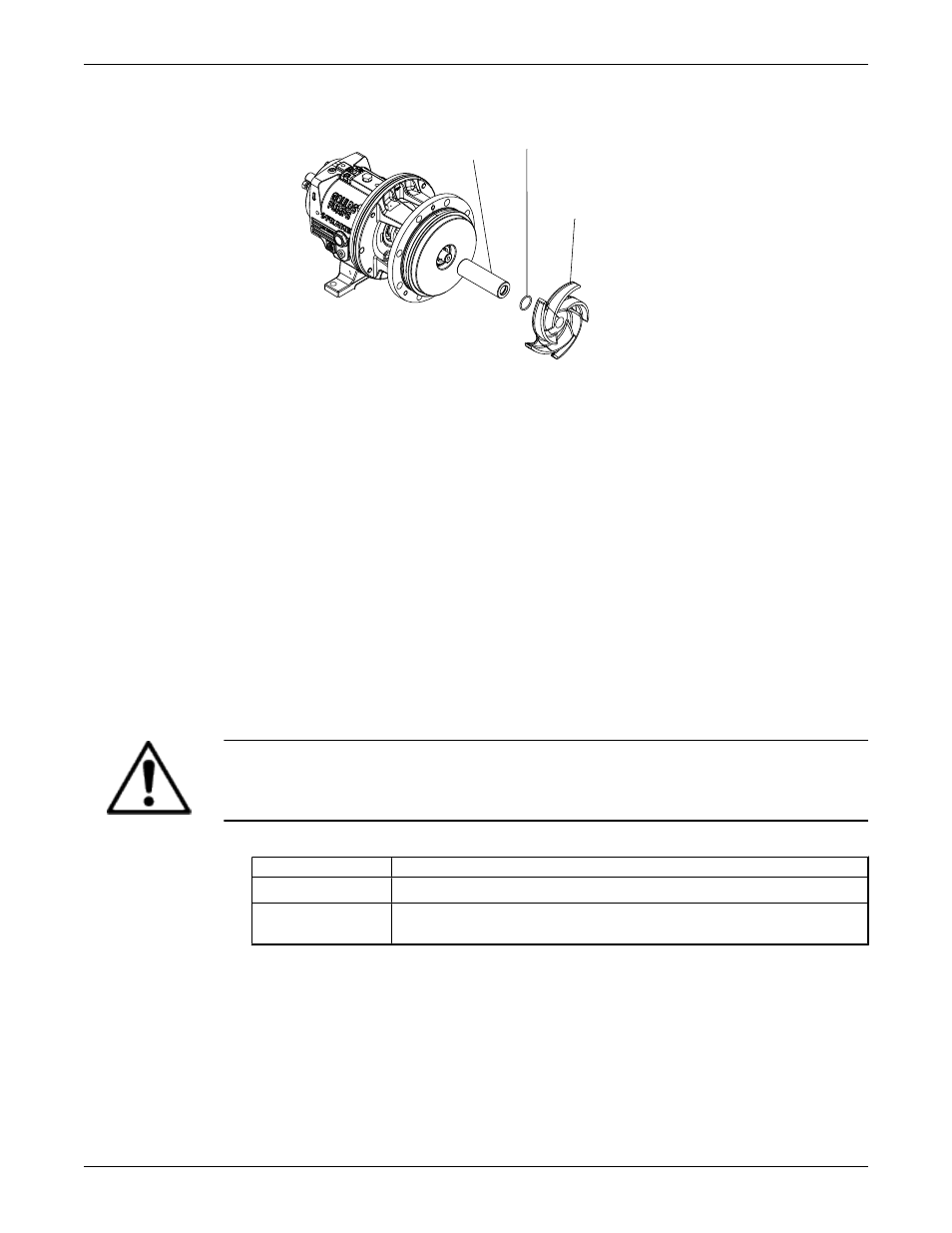

412A
101
126
2. Пометьте вал и втулку напротив камеры уплотнения.
3. Продолжите сборку насоса, за исключением механического уплотнения.
4. Отрегулируйте зазор рабочего колеса.
Дополнительная информация приведена в разделе "Регулировка зазора рабочего колеса"
5. Проведите линию от пометки на вале и втулке напротив камеры уплотнения.
6. Снимите кожух, рабочее колесо и камеру уплотнения.
7. Установите вращающуюся часть торцевого уплотнения в соответствии с указаниями
производителя.
Используйте проведенную линию как контрольный размер уплотнения. Убедитесь, что
вращающаяся часть закреплена с помощью набора винтов в стопорном кольце.
8. Установите сальник со стационарным посадочным местом и прокладку на камеру сальника.
9. Установите уплотнительную камеру.
10. Закончите сборку насоса.
Монтаж крыльчатки
ОСТОРОЖНО:
При работе с рабочим колесом надевайте толстые защитные перчатки. Острые края могут стать
причиной травмы.
1. Установка рабочего колеса
Типоразмер насоса Рекомендуемые действия
STi, MTi, и LTi
Установите рабочее колесо (101) и кольцевую прокладку (412А).
XLT-i Установите рабочее колесо (101) и тефлоновую шайбу (428D) на
заглушку (458Y).
2. Закрепите на валу ключ и шпонку соединения.
a) После того как рабочее колесо (101) плотно ляжет на втулку (126), поверните ключ вверх
(против часовой стрелки, если смотреть вдоль вала со стороны рабочего колеса) и резко
дерните вниз (по часовой стрелке, если смотреть вдоль вала со стороны рабочего колеса).
b) Для затягивания рабочего колеса (101) нанесите несколько легких ударов.
Техническое обслуживание (продолжение)
Model HT 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию 123
