Описание деталей HT 3196
3196
3796
HT 3196
CV 3196
LF 3196
3198
NM 3196
Корпус
Рабочее колесо
Крышка
Привод

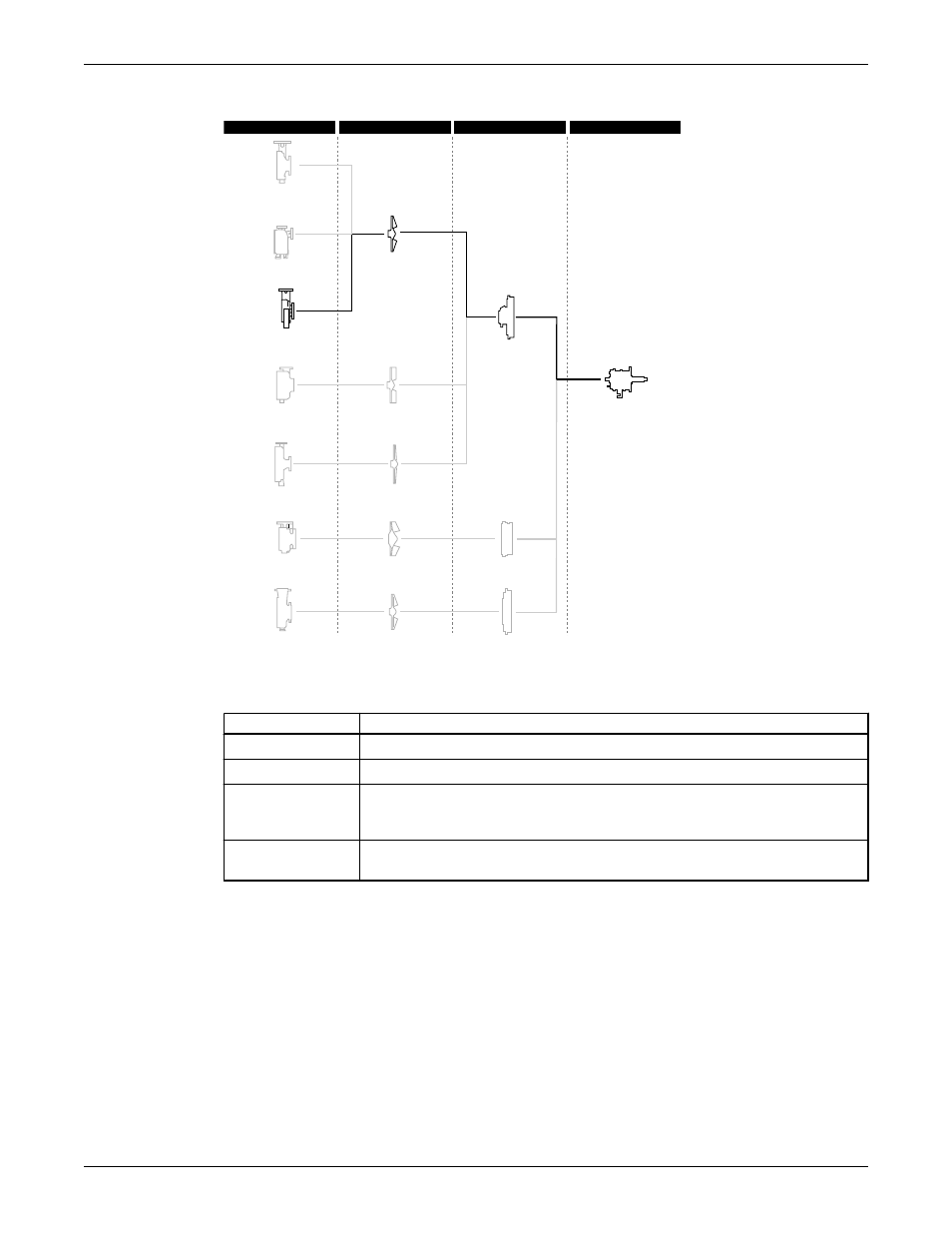

Рис. 6: Описание деталей HT 3196
В данной таблице описаны детали корпуса насоса.
Табл. 3: Кожух
Часть
Описание
Напорная часть
Верхняя средняя линия
Сапун корпуса
Самостоятельное вентилирование
Метод монтажа
Установленный по центральной линии для предотвращения перекоса и
смещения в результате теплового расширения трубопроводов. Также
обеспечивается вертикальное выравнивание при повышении температуры.
Стандартный
фланец
Плоский резьбовой фланец ANSI класс 300
Рабочее колесо
Рабочее колесо
• полностью открыто
• закреплено винтом на валу
Резьба отделена от рабочей жидкости с помощью графитового кольцевого уплотнения.
Описание изделия (продолжение)
