Установка защитного кожуха муфты
ПРЕДУПРЕЖДЕНИЕ:
• Эксплуатация насоса без надлежащим образом установленного защитного кожуха муфты
ЗАПРЕЩЕНА.
• Перед выполнением работ по установке или техническому обслуживанию необходимо
отключить подачу электрической энергии на привод. Если подача электрической энергии на
привод не будет отключена, это может привести к тяжелым производственным травмам.
• Соединения, используемые в рабочих зонах класса «Ex», должны иметь надлежащую
сертификацию и быть изготовлены из искробезопасного материала.

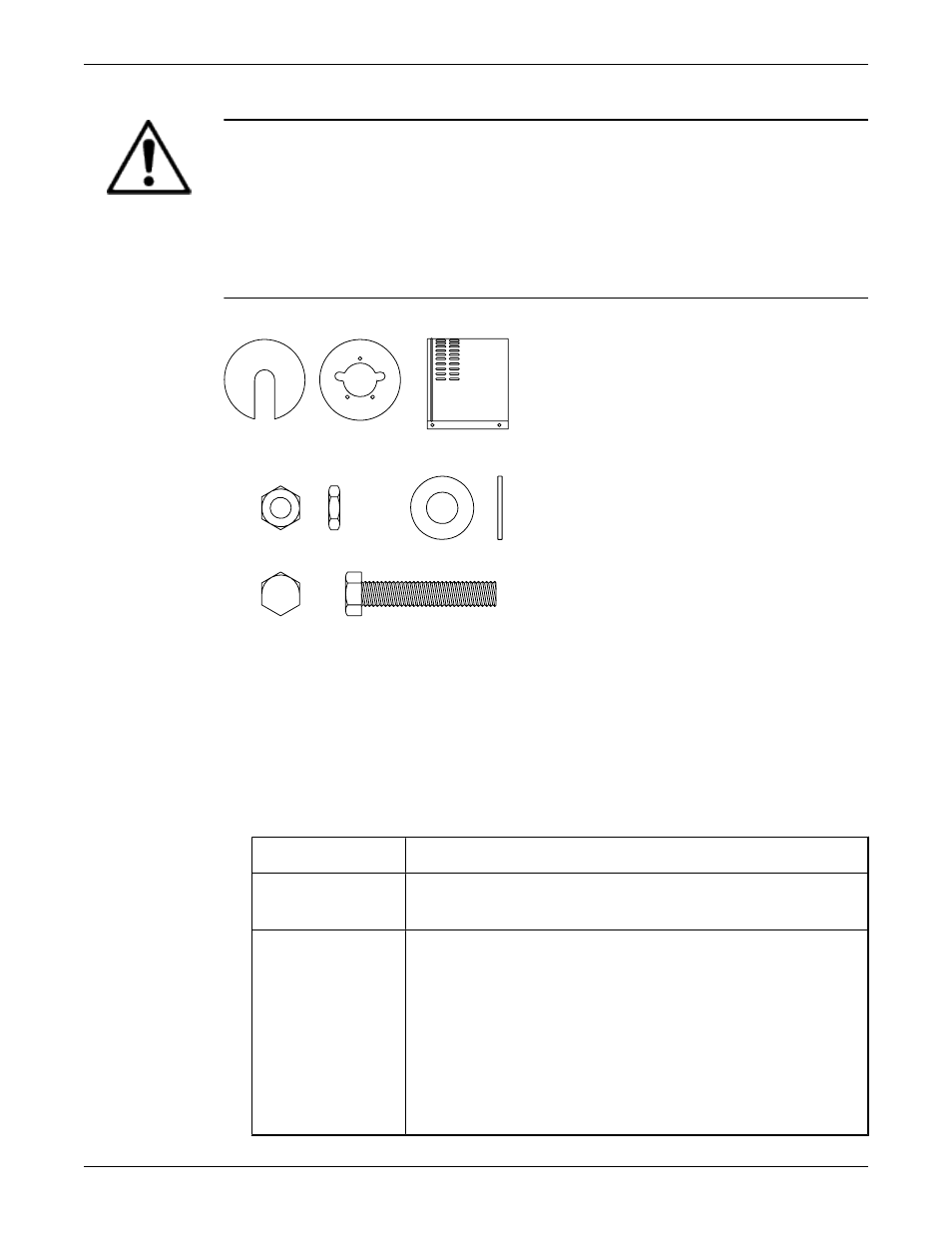

Необходимые детали:
1 2 3
4 5
6
1. Концевая пластина (торец привода)
2. Концевая пластина (торец насоса)
3. Половина защитного кожуха, требуется 2
4. гайка 3/8-16, требуется 3
5. шайба 3/8 дюйма
6. болт с шестигранной головкой 3/8-16 x 2 дюйма, необходимо 3 шт.
1. Отключите питание двигателя, заблокируйте в отключенном состоянии и поместите на
пусковое устройство соответствующую табличку, предупреждающую об отключении.
2. Установите торцевую пластину со стороны насоса.
Если торцевая пластина со стороны насоса уже установлена, выполните необходимые
регулировки муфты и перейдите к следующему этапу.
Если типоразмер
насоса ...
То...
STi, MTi, LTi Выровняйте концевую пластину со стороны насоса относительно
стойки подшипника. Необходимость в регулировке рабочего колеса
отсутствует.
XLT-i 1. Выровняйте концевую пластину со стороны насоса относительно
корпуса подшипника так, чтобы выполнялись следующие условия:.
a.
Большие прорези в торцевой пластине не касались болтов
корпуса подшипника.
b. Малые прорези совпадали с регулировочными болтами
рабочего колеса.
2. Закрепите торцевую пластину на корпусе подшипника с
помощью контргаек на регулировочных болтах рабочего колеса.
3. Проверьте зазор рабочего колеса. Требуемая величина зазора
рабочего колеса приведена в таблице.
Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)
