10
LSQT1160
Перед использованием

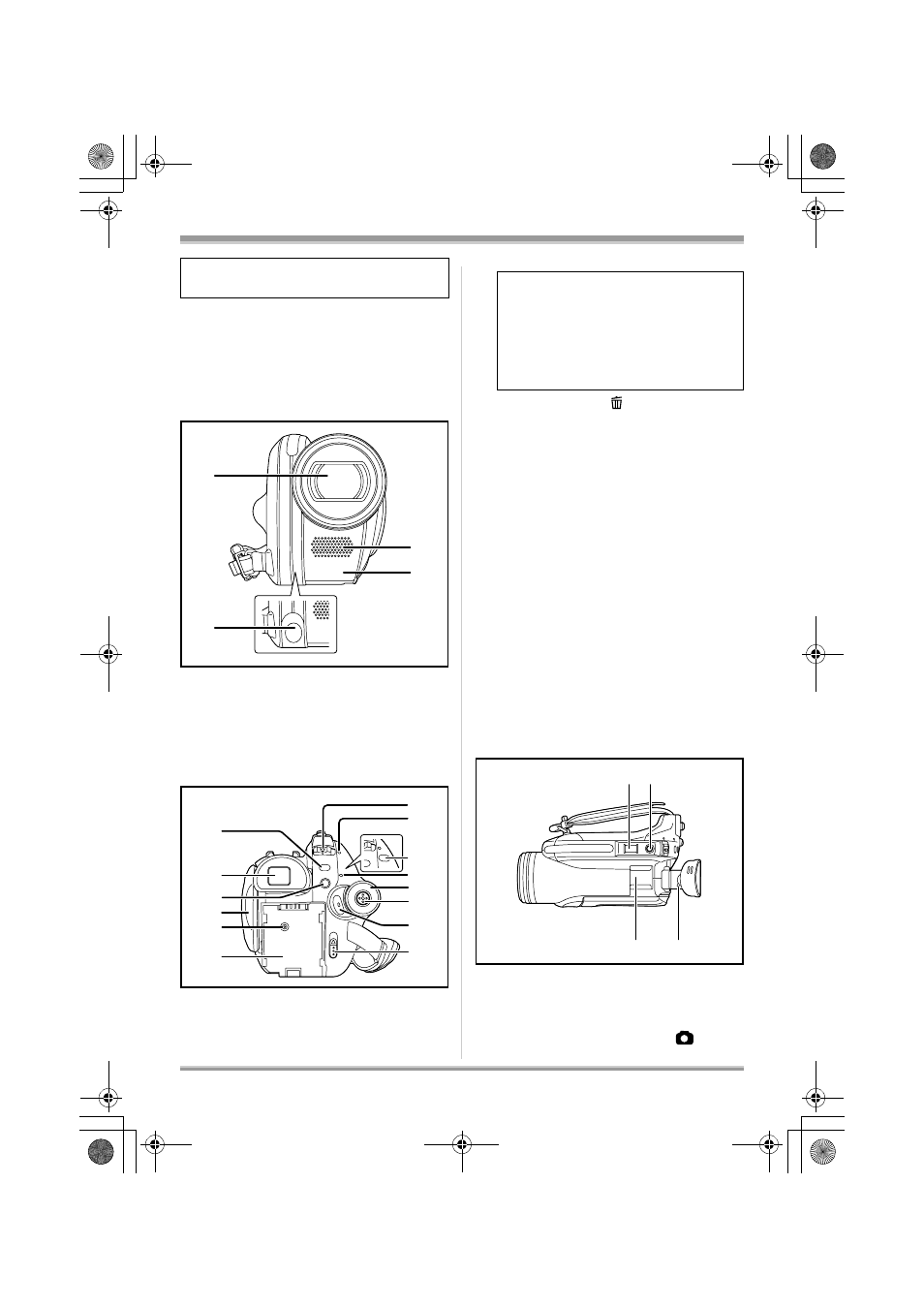

Обозначение и
назначение частей
камеры
1
Объектив (LEICA DICOMAR) (VDR-D310)
Объектив (VDR-D230/VDR-D220)
2
Подсветка (VDR-D230) (l 55)
3
Микрофон (встроенный, стерео)
4
Датчик баланса белого (l 64)
Датчик сигналов дистанционного
управления (VDR-D310) (l 16)
5
Кнопка вызова меню [MENU] (l 38)
6
Видоискатель (l 14)
7
Кнопка удаления [
] (l 74, 78, 82)
8
Открытая часть ЖКД (l 14)
9
Разъем электропитания постоянного
тока [DC/C.C. IN] (l 28)
10 Держатель аккумулятора (l 23)
11 Выключатель питания [OFF/ON] (l 28)
12 Индикатор состояния (l 28)
13 Кнопка включения подсветки [LIGHT]
(VDR-D230) (l 55)
14 Светодиодный индикатор обращения к
диску/компьютеру [ACCESS/PC]
(VDR-D310) (l 29) (для информации по
подключению к ПК см. руководство по
эксплуатации.)
Светодиодный индикатор обращения к
диску [ACCESS/PC] (VDR-D230/
VDR-D220) (l 29)
15 Дисковый переключатель режимов
(l 32)
16 Джойстик (l 33)
17 Кнопка начала/остановки съемки (l 45)
18 Ручка извлечения диска [DISC EJECT]
(l 29)
19 При записи: Ручка изменения
фокусного расстояния [W/T] (l 53)
В процессе воспроизведения: Ручка
громкости [sVOLr] (l 70)
20 Кнопка покадровой съемки [
] (l 48)
8 см диск DVD-R DL (двойной слой на
одной стороне/LM-RF55LE)
3
4
1
2
12
11
14
13
15
16
18
5
6
7
8
9
10
17
По причине ограничений технологии
производства ЖКД на экране
видоискателя может быть несколько
мелких ярких или темных точек. Тем не
менее, это не является
неисправностью и не влияет на снятые
изображения.
19 20
21
22
