Техническая информация
98 - PУССКИЙ
Прил
ож
ение

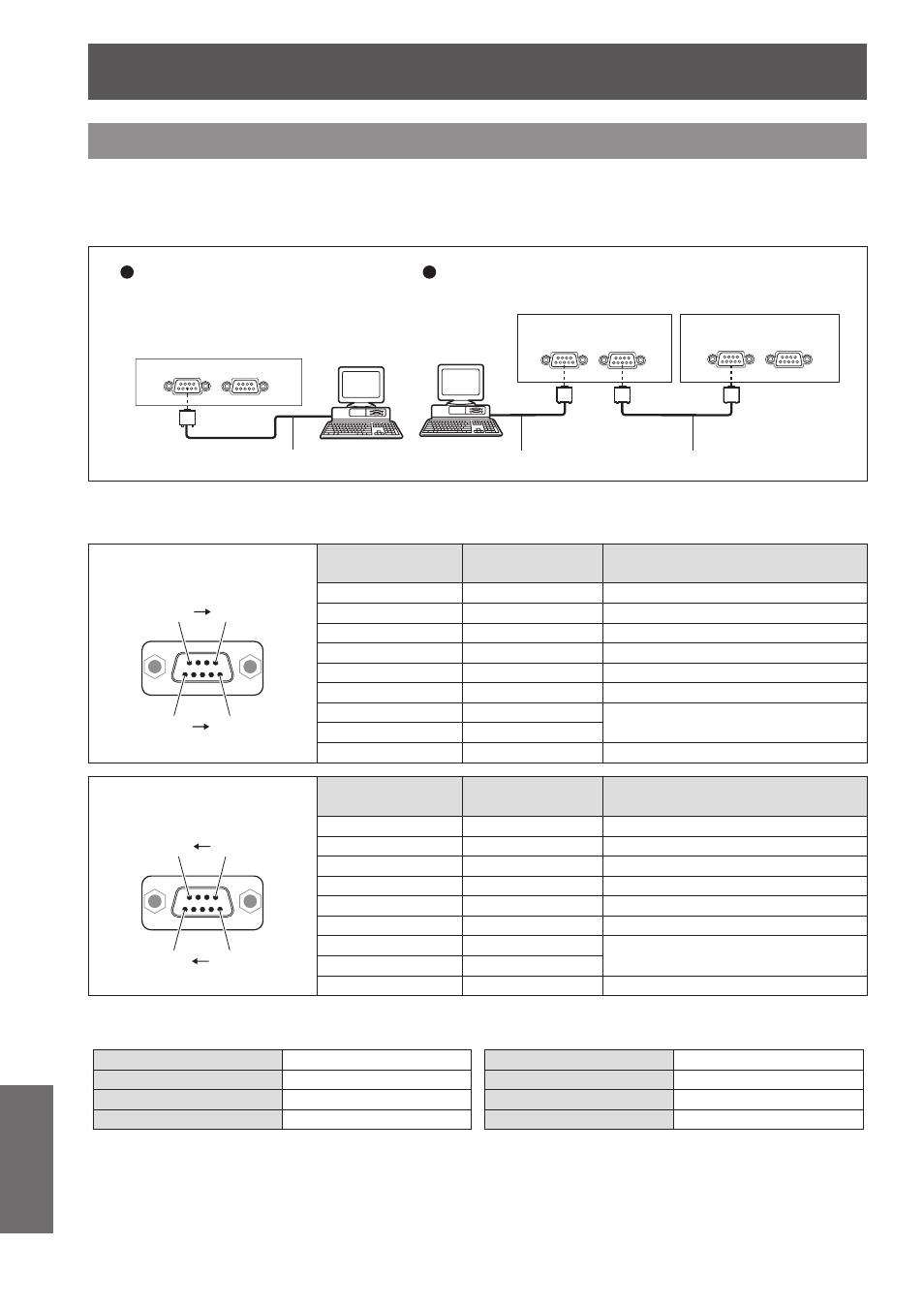

Последовательный разъем
Разъемы <SERIAL IN>/<SERIAL OUT> на боковой панели проектора соответствуют RS-232C, так что
проектор можно подключить к компьютеру и управлять им с компьютера.
■Соединение
Один проектор
Несколько проекторов
<Соединительные
разъемы проектора 1>
<Соединительные
разъемы проектора 2>
D-Sub 9-
контактны
й (гнездо)
D-Sub 9-
контактны
й (штекер)
D-Sub 9-
контактны
й (гнездо)
D-Sub 9-
контактны
й (штекер)
<Соединительные разъемы проектора>
Компьютер
Компьютер
D-Sub 9-контактный (гнездо)
D-Sub 9-
контактны
й (штекер)
D-Sub 9-
контактны
й (гнездо)
D-Sub 9-
контактны
й (штекер)
D-Sub 9-контактный (штекер)
Кабель передачи данных
Кабель передачи данных
Кабель передачи данных
■Назначение контактов и названия сигналов
D-Sub 9-контактный (гнездо)
Вид снаружи
Номер контакта
Название
сигнала
Содержание
(1)
(5)
(6)
(9)
(1)
–
NC
(2)
TXD
Переданные данные
(3)
RXD
Полученные данные
(4)
–
Внутреннее соединение
(5)
GND
Заземление
(6)
–
NC
(7)
CTS
Внутреннее соединение
(8)
RTS
(9)
–
NC
D-Sub 9-контактный (штекер)
Вид снаружи
Номер контакта
Название
сигнала
Содержание
(6)
(9)
(1)
(5)
(1)
–
NC
(2)
RXD
Полученные данные
(3)
TXD
Переданные данные
(4)
–
NC
(5)
GND
Заземление
(6)
–
NC
(7)
RTS
Внутреннее соединение
(8)
CTS
(9)
–
NC
■Условия связи (настройки по умолчанию)
Уровень сигнала
RS-232C-совместимый
Способ синхронизации Асинхронный
Тактовая частота
9 600 бит/сек
Проверка на четность Отсутствует
Длина знака
8 бит
Стоп-бит
1 бит
X параметр
Отсутствует
S параметр
Отсутствует
