О Вашем проекторе
PУССКИЙ - 19
По
дг
от
овка

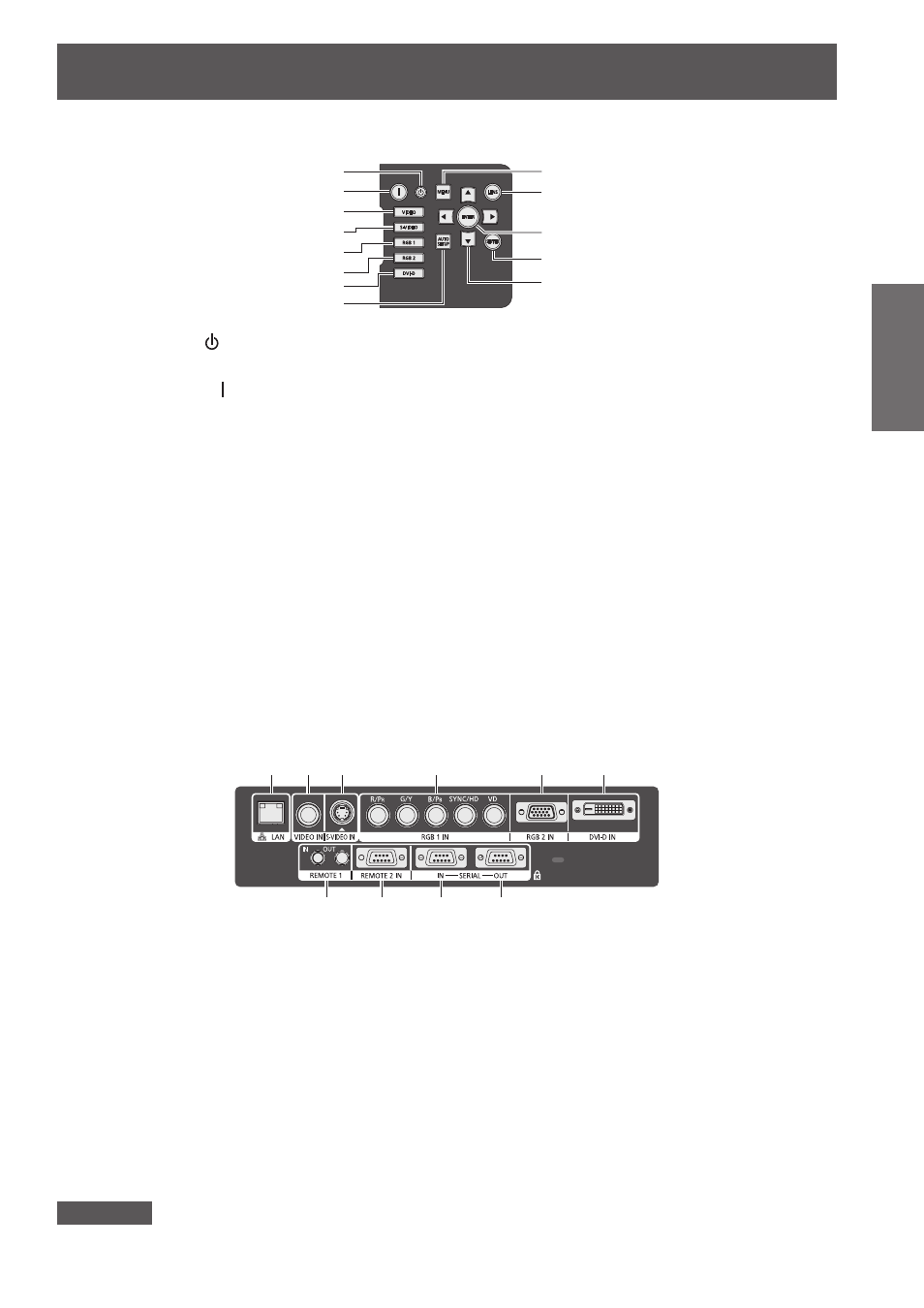

■Панель управления
(9)
(10)
(11)
(12)
(13)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(1) Кнопка STANDBY ( )
Вводит проектор в режим ожидания, когда переключатель
<MAIN POWER> на проекторе установлен в положение <ON>.
(2) Кнопка POWER ON ( )
Включает проектор, когда переключатель <MAIN
POWER> на проекторе установлен в положение <ON>
и в режиме ожидания.
(3) Кнопка <VIDEO>
Переключает на входной сигнал VIDEO.
(4) Кнопка <S-VIDEO>
Переключает на входной сигнал S-VIDEO.
(5) Кнопка <RGB1>
Переключает на входной сигнал RGB1.
(6) Кнопка <RGB2>
Переключает на входной сигнал RGB2.
(7) Кнопка <DVI-D>
Переключает на входной сигнал DVI-D.
(8) Кнопка <AUTO SETUP>
Автоматически регулирует положение отображаемого
изображения во время проецирования изображения.
[В ПРОЦЕССЕ] отображается на экране во время
автоматической регулировки изображения. (  стр. 39)
(9) Кнопка <MENU>
Отображает и убирает основное меню и возвращает к
предыдущему меню, когда меню отображается. (  стр. 41)
Если удерживать нажатой кнопку <MENU> на панели
управления в течение, как минимум, трех секунд, когда
выключена экранная индикация, то выключенное
состояние экрана отменяется.
(10) Кнопка <LENS>
Регулирует фокус, увеличение и перемещение
(положение) объектива.
(11) Кнопка <ENTER>
Нажмите для активации элемента меню или запуска функции.
(12) Кнопка <SHUTTER>
Используйте эту кнопку для временного выключения
изображения. (  стр. 38)
(13) ▲▼◀▶ кнопки
Используйте эти кнопки для выбора элементов меню,
изменения настроек и регулировки уровней. Они также
используются для ввода пароля [ЗАЩИТА].
■Разъемы на боковой панели
(1) (2) (3) (4) (5) (6)
(7) (8) (9) (10)
(1) Разъем LAN <LAN>
Это разъем для подключения к сети.
(2) VIDEO входной разъем <VIDEO IN>
Это разъем для входа сигнала VIDEO.
(3) S-VIDEO входной разъем <S-VIDEO IN>
Это разъем для входа сигнала S-VIDEO.
(4) RGB (YP
B
P
R
) 1 входные разъемы <RGB 1 IN> (<R/
P
R
>, <G/Y>, <B/P
B
>, <SYNC/HD> и <VD>)
Это разъем для входа сигнала RGB или сигнала YP
B
P
R
.
(5) RGB2 входной разъем <RGB 2 IN>
Это разъем для входа сигнала RGB или сигнала YP
B
P
R
.
(6) DVI-D входной разъем <DVI-D IN>
Это разъем для входа сигнала DVI-D.
(7) Разъем REMOTE 1 IN <REMOTE 1 IN>/разъем
REMOTE 1 OUT <REMOTE 1 OUT>
Это разъемы для подключения пульта дистанционного
управления для последовательного управления, когда
система использует несколько проекторов.
(8) Разъем REMOTE 2 IN <REMOTE 2 IN>
Это разъем для дистанционного управления
проектором с помощью внешней цепи управления.
(9) Разъем SERIAL IN <SERIAL IN>
Это разъем, совместимый с RS-232C, для внешнего
управления проектором с помощью подключенного
компьютера.
(10) Разъем SERIAL OUT <SERIAL OUT>
Это разъем для выхода сигнала, подаваемого на
разъем SERIAL IN.
Внимание
z Подключайте к локальной сети оборудование для внутренней установки.
