Перед подключением к проектору
z
Внимательно прочитайте руководство пользователя для подключаемого устройства.
z
Перед подсоединением кабелей выключите переключатели питания устройств.
z
Если в комплект устройства не входит кабель для подключения или отсутствует дополнительный
кабель для подключения к устройству, подготовьте необходимый кабель для подключения к системе,
совместимый с устройством.
z
Видеосигналы со слишком сильным колебанием фазы могут привести к дрожанию или волнам на
экране. В этом случае необходимо подключить корректор развертки (TBC).
z
Данный проектор принимает следующие сигналы: VIDEO, S-VIDEO, аналоговый RGB (с уровнем
синхронизации TTL) и цифровой сигнал.
z
Проектор не совместим с некоторыми моделями компьютеров.
z
Используйте компенсатор при подсоединении устройств к проектору с помощью длинных кабелей. В
противном случае изображение может проецироваться неправильно.

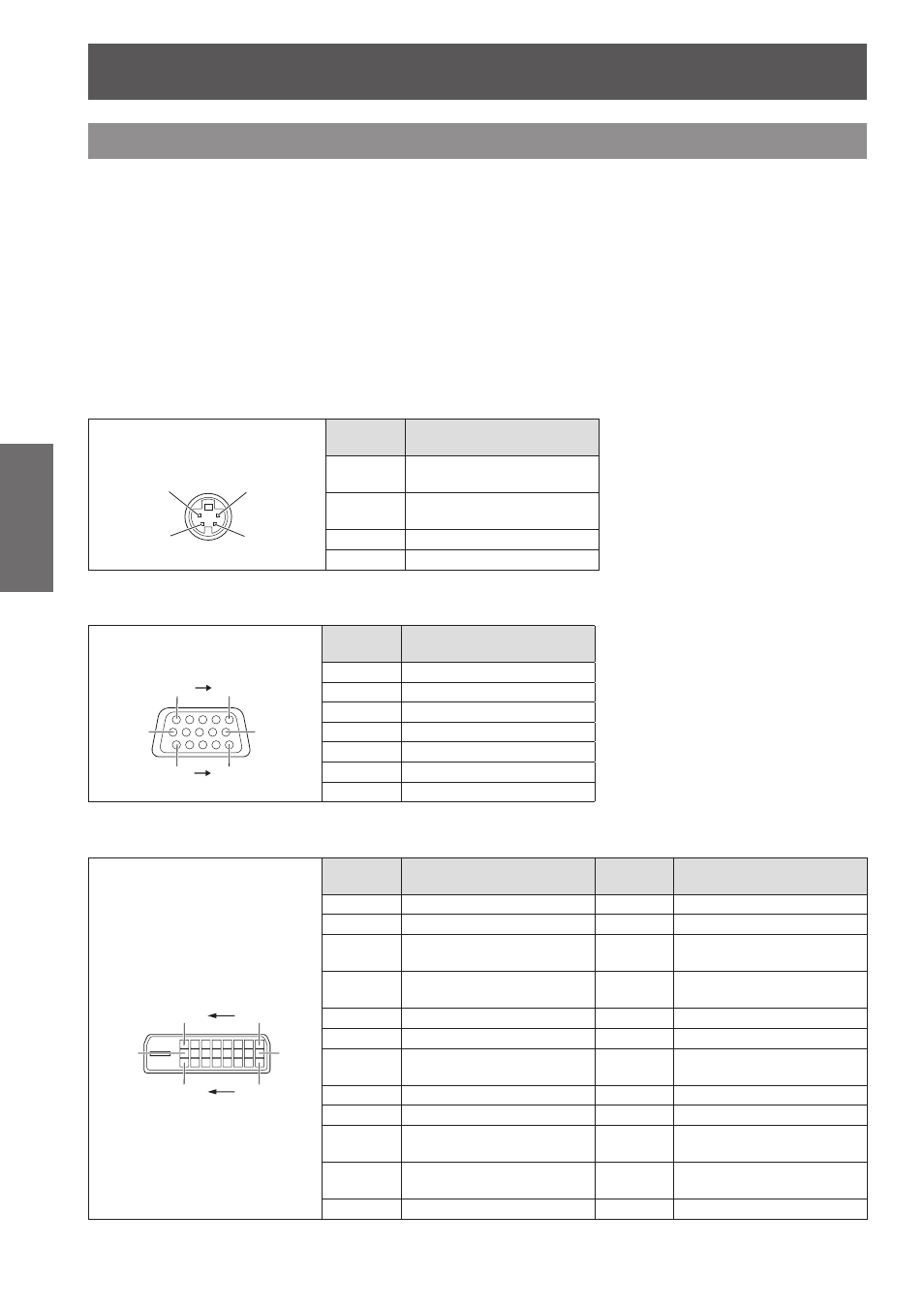

■<S-VIDEO IN> Назначение контактов и названия сигналов разъема
Вид снаружи
Номер
контакта
Название сигнала
(1)
(2)
(3)
(4)
(1)
Заземление
(сигнал яркости)
(2)
Заземление
(сигнал цвета)
(3)
Сигнал яркости
(4)
Сигнал цвета
■<RGB 2 IN> Назначение контактов и названия сигналов разъема
Вид снаружи
Номер
контакта
Название сигнала
(4) и (9) не используются.
(5) - (8) , (10) и (11) - контакты GND.
(10)
(6)
(11)
(15)
(1)
(5)
(1)
R/PR
(2)
G/Y
(3)
B/PB
(12)
DDC данные
(13)
SYNC/HD
(14)
VD
(15)
DDC Тактовый сигнал
■<DVI-D IN> Назначение контактов и названия сигналов разъема
Вид снаружи
Номер
контакта
Название сигнала
Номер
контакта
Название сигнала
(17)
(24)
(16)
(9)
(1)
(8)
(1)
T.M.D.S Данные 2-
(13)
–
(2)
T.M.D.S Данные 2+
(14)
+5 В
(3)
T.M.D.S Данные 2/4
экран
(15)
GND
(4)
–
(16)
Обнаружение "горячего"
подключения
(5)
–
(17)
T.M.D.S данные 0-
(6)
DDC Тактовый сигнал
(18)
T.M.D.S данные 0+
(7)
DDC данные
(19)
T.M.D.S данные 0/5
экран
(8)
–
(20)
–
(9)
T.M.D.S данные 1-
(21)
–
(10)
T.M.D.S данные 1+
(22)
T.M.D.S Тактовый сигнал
экран
(11)
T.M.D.S данные 1/3
экран
(23)
T.M.D.S Тактовый сигнал +
(12)
–
(24)
T.M.D.S Тактовый сигнал -
