Техническая информация
100 - PУССКИЙ
Прил
ож
ение

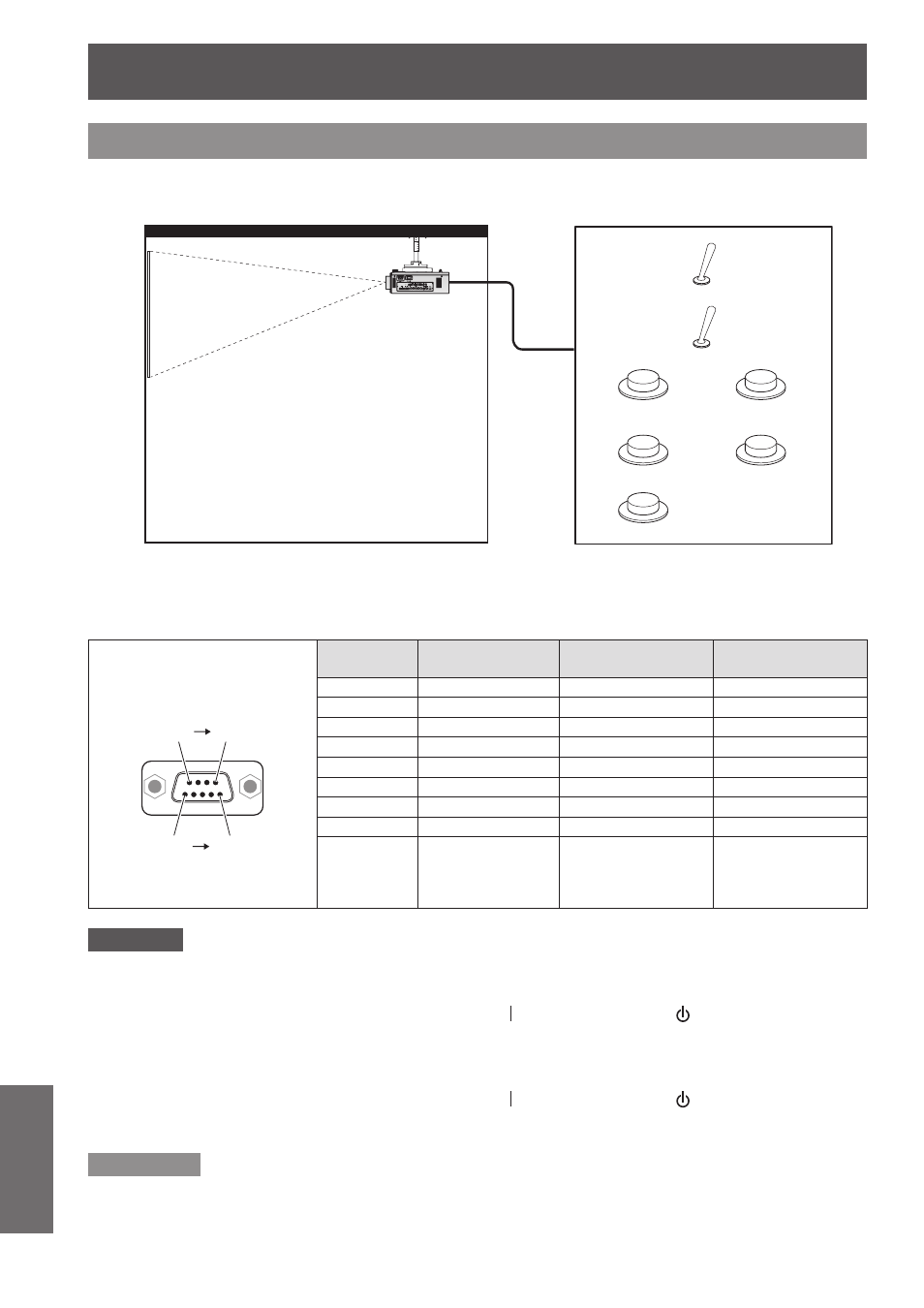

Разъем REMOTE 2 IN
Можно управлять проектором на расстоянии (через внешний контакт) с панели управления,
расположенной там, где до него не могут достать сигналы пульта дистанционного управления. Для
подключения панели управления используйте разъем <REMOTE 2 IN> на боковой панели проектора.
Пульт дистанционного
управления
Внешнее
управление
Пульт дистанционного
управления/Внешнее управление
Режим ожидания
ВКЛ
ЛАМПА
RGB1
VIDEO
RGB2
S-VIDEO
DVI-D
Проектор установлен в помещении для деловых встреч
Панель управления располо-
жена в отдельном помещении
■Назначение контактов и названия сигналов
D-Sub 9-контактный (вид
снаружи)
Номер
контакта
Название
сигнала
Открытый (H)
Короткий (L)
(1)
(5)
(6)
(9)
(1)
GND
–
GND
(2)
POWER
ВЫКЛ
ВКЛ
(3)
RGB1
Другие
RGB1
(4)
RGB2
Другие
RGB2
(5)
VIDEO
Другие
VIDEO
(6)
S-VIDEO
Другие
S-VIDEO
(7)
DVI-D
Другие
DVI-D
(8)
SHUTTER
ВЫКЛ
ВКЛ
(9)
RST/SET
Управление с
помощью пульта
дистанционного
управления
Управление
с помощью
подключения через
внешний контакт
Внимание
z
Во время управления замкните накоротко контакты
(1) и (9).
z
Когда контакты
(1) и (9) замкнуты накоротко, нельзя будет использовать следующие кнопки панели
управления и пульта дистанционного управления.
Также нельзя будет использовать кнопку POWER ON < >, кнопку STANDBY < >, кнопку <SHUTTER>,
соответствующие команды RS-232C и сетевые функции.
z
Когда замкнуты накоротко контакты
(1) и (9), не замыкайте накоротко другие контакты с (3) по
(7) с контактом (1). Нельзя будет использовать следующие кнопки панели управления и пульта
дистанционного управления.
Также нельзя будет использовать кнопку POWER ON < >, кнопку STANDBY <
>, кнопку <RGB1>,
кнопку <RGB2>, кнопку <DVI-D>, кнопку <VIDEO>, кнопку <S-VIDEO>, кнопку <SHUTTER>,
соответствующие команды RS-232C и сетевые функции.
Примечание
z
Настройки контактов с
(2) по (8) можно изменить, установив [РЕЖИМ REMOTE2] на [ПОЛЬЗОВАТЕЛЬ].
(
стр. 64)
