22
3
Виконайте всі необхідні підключення до цього апарата. (> 10)
≥ Підключіть до апарата шнур живлення, але не підключайте його до побутової електророзетки
до завершення монтажу.
≥ Детальна інформація наведена в інструкції з експлуатації апарата.
4

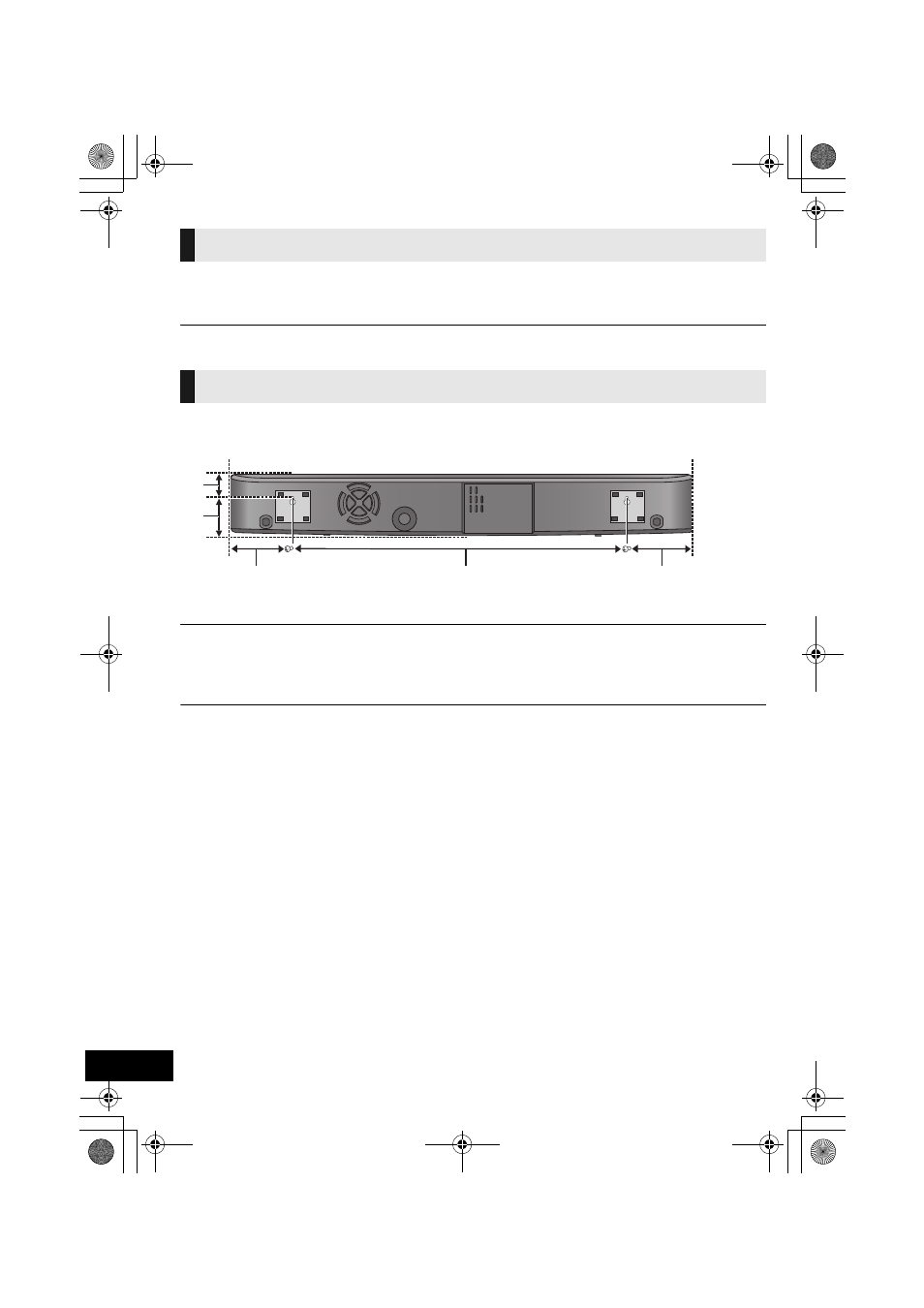

За допомогою нижчезазначених вимірювань визначте положення
гвинтів на стіні.
A 36 мм
B 72 мм
C 108,5 мм
D 583 мм
≥ Розташуйте апарат, залишивши прозір щонайменше 20 мм зверху та 100 мм із кожного боку апарата. Інакше
неможливо буде прикріпити апарат до стіни.
≥ Переконайтеся, що над апаратом достатньо місця, а отвори для гвинтів вирівняно відносно одне одного, і потім
просвердліть отвори в стіні.
≥ Обов’язково перевірте горизонтальне відносне розташування гвинтів за допомогою спиртового рівня.
5
Перевірка міцності місця монтажу.
≥ Перевірте міцність стіни в місцях розташування 2 гвинтів. Якщо міцність у будь-якій точці
недостатня, забезпечте надійне укріплення.
jСтіна в місці закріплення гвинтів має витримувати понад 20 кг.
Підключення
Розташування
