Схемы подсоединения
Выключите всю аппаратуру перед подсоединением внешних устройств и изучите соответствующие
инструкции по эксплуатации.
Не подключайте шнур питания до завершения процедуры подсоединения внешних устройств.
Совместимость с телевизорами, поддерживающими объемные изображения высокой четкости (FULL HD 3D) и
проигрывателем Blu-ray-дисков
≥ Устройство пропускает 3D-сигналы от 3D-совместимого проигрывателя Blu-ray-дисков на телевизор с функцией
поддержки объемных изображений высокой четкости.
ARC (Audio Return Channel: реверсивный
звуковой канал)
(Доступно только при использовании
телевизора с поддержкой ARC)
Данная функция позволяет принимать
цифровые аудиосигналы от телевизора без
подключения любых других аудиокабелей.
≥ Для настройки цифрового выхода
аудиосигнала телевизора обратитесь к
инструкции по его эксплуатации.
A Кабель HDMI (не входит в комплект поставки)
§ Подключается к ARC совместимому выходу телевизора
(см. инструкцию по эксплуатации телевизора.)
≥ Если подключаемый телевизор поддерживает функцию
ARC, но звук не поступает на устройство, используйте
оптический цифровой аудиокабель. (> справa,
“Основная схема подсоединения (телевизоры с
поддержкой оптического цифрового аудиокабеля)”)
A Кабель HDMI (не входит в комплект поставки)
B Кабель оптического цифрового выхода
(не входит в комплект поставки)
≥ При подключение к телевизору с поддержкой функции
ARC в “Аудио вход ТВ” задайте значение “Выкл. ARC”
для активации вывода звукового сигнала через
оптический цифровой аудиокабель. (> 17, “Аудио вход
ТВ”)
Подключение к телевизору
∫ HDMI
Подключение HDMI поддерживает VIERA Link
“HDAVI Control” (> 14), если используется с
совместимым телевизором Panasonic.
≥ Используйте кабель стандарта High Speed HDMI с
логотипом HDMI (как на обложке). Рекомендуется
использовать кабели HDMI производства Panasonic.
Рекомендованный номер детали:
RP-CDHS15 (1,5 м), RP-CDHS30 (3,0 м), RP-CDHS50
(5,0 м), и т. д.
≥ Нельзя использовать кабели, не совместимые с HDMI.
∫ OPTICAL IN
Подсоедините оптический цифровой
аудиокабель, если телевизор не поддерживает
функцию реверсивного звукового канала
(> нижe).

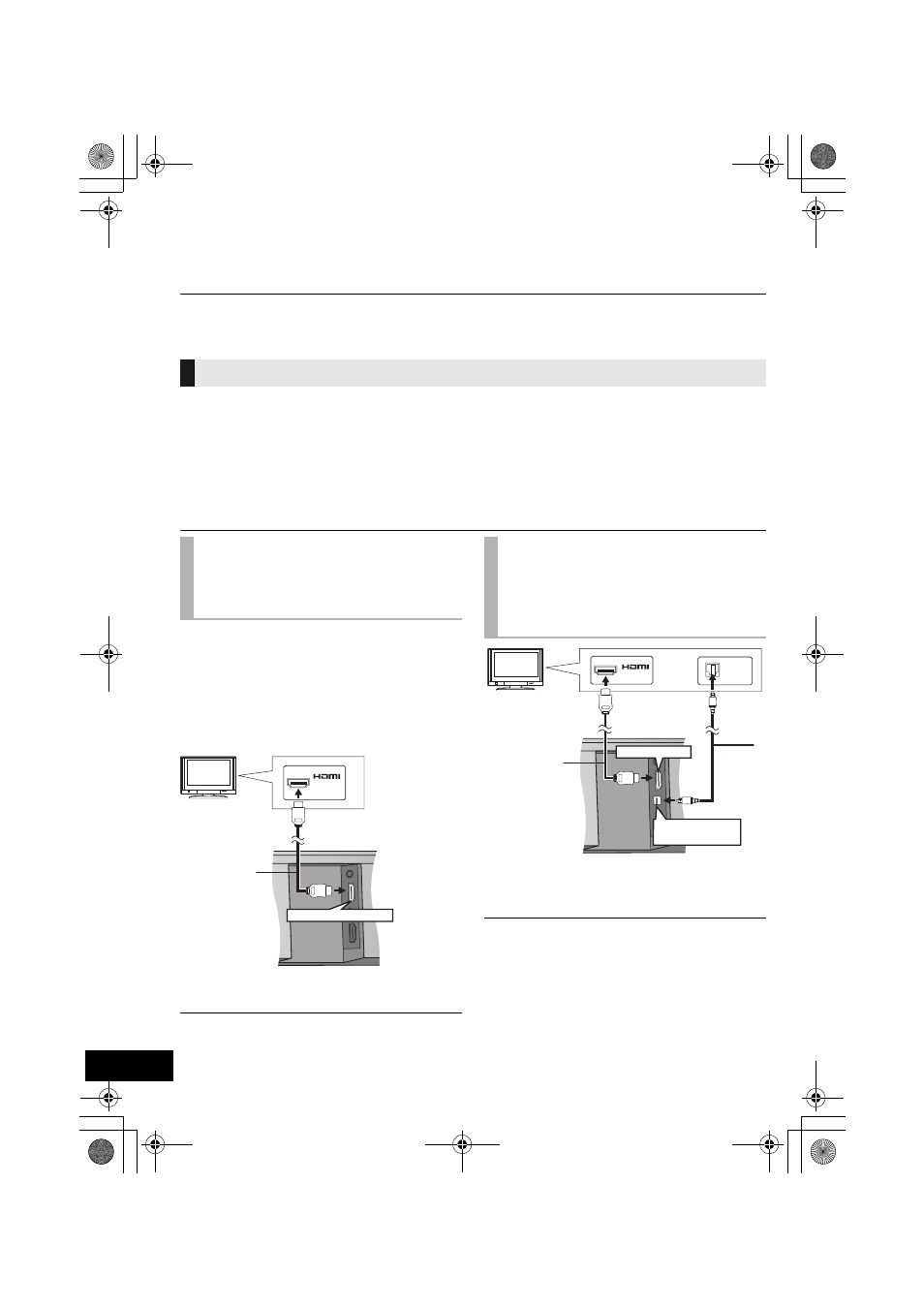

Основная схема
подсоединения (телевизоры
с поддержкой реверсивного
звукового канала)
AV IN
(ARC)
HDMI AV OUT (ARC)
Телевизор
Основная схема
подсоединения
(телевизоры с поддержкой
оптического цифрового
аудиокабеля)
OPTICAL
OUT
AV IN
OPTICAL DIGITAL
AUDIO IN
HDMI AV OUT
Телевизор
