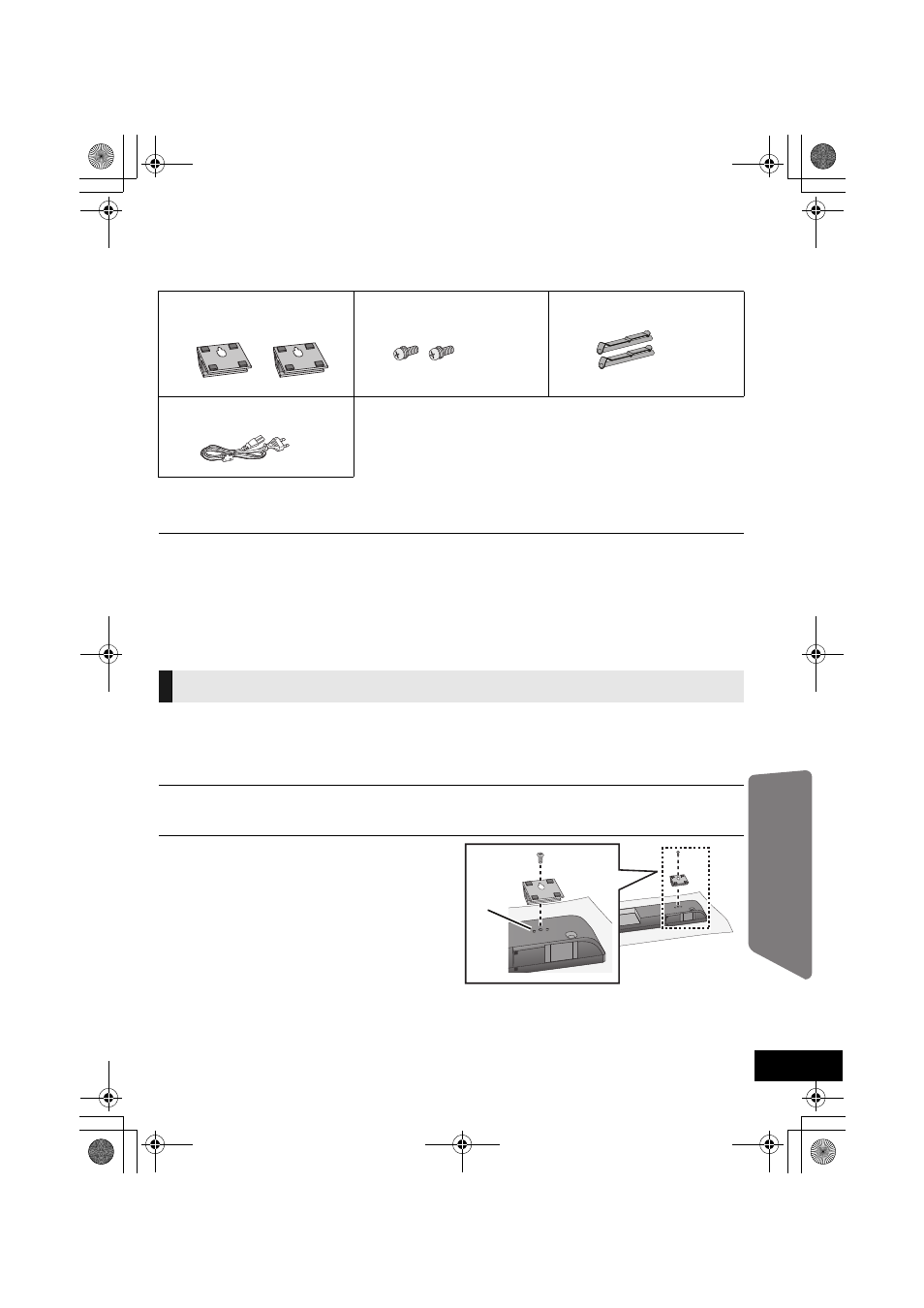

Компоненты
Изображения в данной инструкции по установке представлены только в качестве примера.
Перед началом установки проверьте наличие всех компонентов.
Доступные в продаже компоненты (не входят в комплект поставки)
≥ Винты для настенного крепления
≥ Страховочный шнур
≥ Винты для крепления страховочного шнура к
стене
≥ Используйте доступные в продаже винты с наружным диаметром ‰4,0 мм, соответствующие материалу стены (дерево,
стальная рама, бетон и т. д.), к которой крепится устройство.
≥ Номера изделий правильны по состоянию на апрель 2010 г. Они могут подвергаться изменениям.
Процедура установки
Применяйте только тот метод установки, который указан в данной
инструкции
Подготовка
≥ Во избежание повреждения устройства или
появления царапин на нем выполняйте сборку
на мягкой ткани, расстеленной на полу.
≥ Опасность проглатывания. Храните винты в
недоступном для детей месте.
≥ Не держите устройство одной рукой, чтобы предупредить возможные повреждения в результате его падения во время
переноски.
1
На задней панели устройства:
Установите кронштейны
настенного крепления, совместив
отверстия в кронштейнах с
выступающими деталями A.
2
Надежно закрепите кронштейны
настенного крепления с помощью
винтов.
≥Крутящий момент затяжки: от 80 N0см до
120 N0см.
≥Повторите то же самое при установке
второго кронштейна.
∏ 2 Кронштейна настенного
крепления
∏ 2 Винты
∏ 2 Фиксатора
∏ 1 Сетевой шнур
Установка кронштейнов настенного крепления
