21
Інстр
укція з монтажу

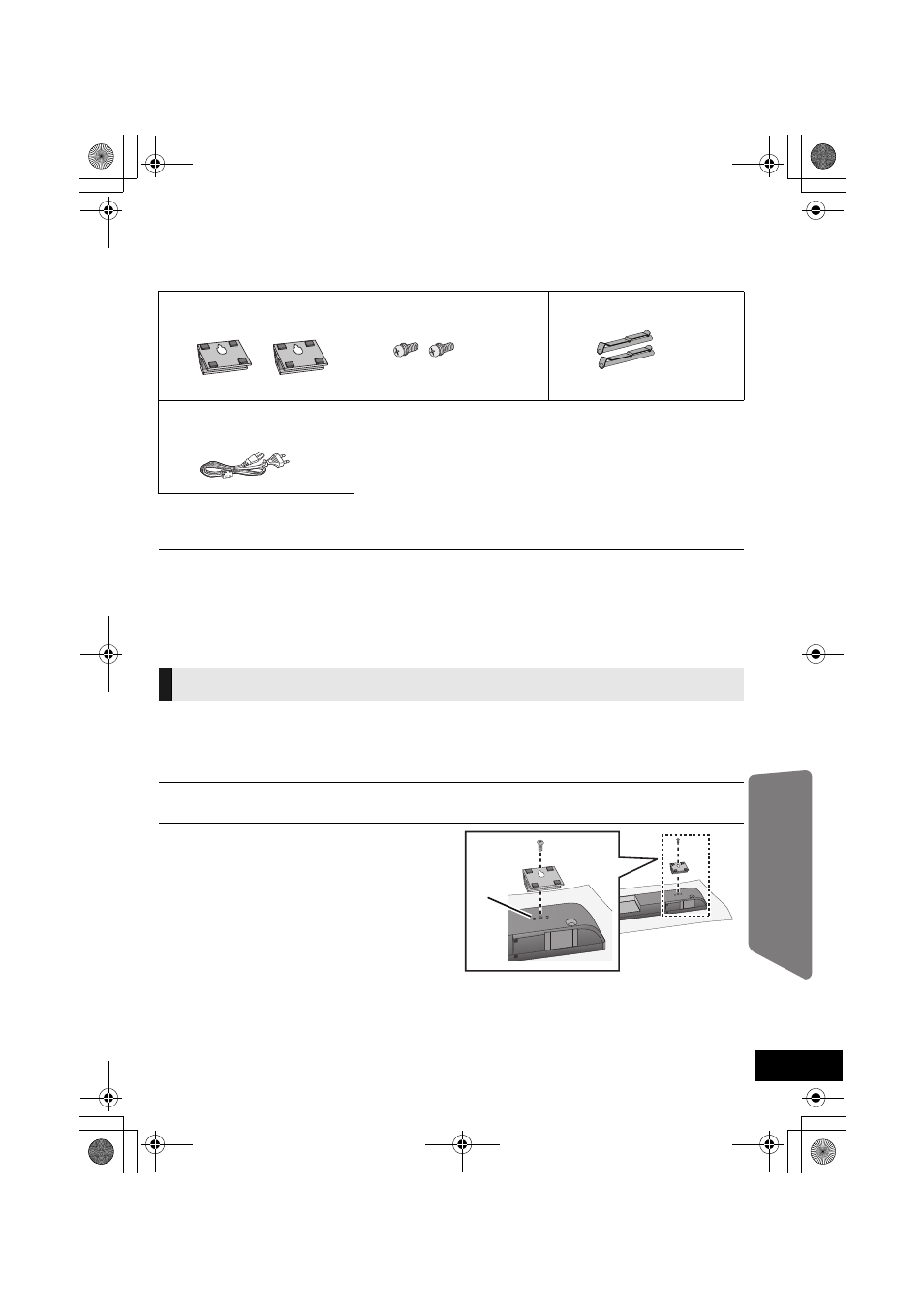

Комплектуючі
Зображення в інструкції з монтажу наводяться лише в якості прикладу.
Перевірте комплектацію перед початком робіт.
Комплектуючі, що є у продажу (не постачається в комплекті)
≥ Гвинти для настінного монтажу
≥ Шнур, що запобігає падінню
≥ Гвинти для прикріплення до стіни шнура, що
запобігає падінню
≥ Використовуйте наявні у продажу гвинти номінального діаметру ‰4,0 мм, які відповідають матеріалу стіни (дерево,
сталева конструкція, бетон тощо), до якого приєднуються кронштейни настінного монтажу.
≥ Номери виробів правильні за станом на квітень 2010 р. Вони можуть підлягати змінам.
Процедура монтажу
Забороняється виконувати монтаж у будь-який інший спосіб, ніж зазначено
Підготовка
≥ Щоб уникнути пошкоджень та подряпин,
постеліть м’яку тканину і виконайте збирання
на ній.
≥ Небезпека проковтування. Зберігайте гвинти в
недоступному для дітей місці.
≥ Щоб запобігти травмам через падіння апарата під час перенесення, не тримайте його однією рукою.
1
Ззаду апарата:
Розташуйте кронштейн для
настінного монтажу, сумістивши
отвори в кронштейні для
настінного монтажу з частинами,
що виступають A.
2
Надійно пригвинтіть кронштейн
для настінного монтажу в
потрібному місці.
≥Момент затягування гвинтів: від 80 Н0см до
120 Н0см.
≥Повторіть вищезазначені кроки при встановленні другого кронштейна для настінного монтажу.
∏ 2 Кронштейни для настінного
монтажу
∏ 2 Гвинти
∏ 2 Фіксуючі штифти
∏ 1 Шнур живлення змінним
струмом
Прикріплення кронштейнів для настінного монтажу
