10
Підключення
Перед підключенням вимкніть усе обладнання та ознайомтесь із відповідними інструкціями з
експлуатації.
Не підключайте мережевий шнур змінного струму до виконання всіх інших підключень.
Апарат сумісний із 3D-телевізорами FULL HD та програвачами Blu-ray
≥ Цей апарат може передавати 3D-сигнал від 3D-сумісного програвача Blu-ray на 3D-телевізор FULL HD.
ARC (Audio Return Channel: Pеверсивний
звуковий канал)
(Доступно тільки при використанні
телевізора, сумісного з системою ARC)
Ця функція дає можливість отримати цифровий
аудіосигнал із телевізора без підключення будь-
якого іншого аудіокабеля.
≥ Більш детальна інформація про налаштування
вихідного цифрового аудіосигналу наведена в
інструкції з експлуатації телевізора.
A Кабель HDMI (не постачається в комплекті)
§ Обов’язково виконуйте підключення до ARC-сумісного
роз’єму телевізора. (Див. інструкцію з експлуатації
телевізора.)
≥ Якщо підключений телевізор є ARC-сумісним, але звук не
виводиться на цей апарат, виконайте підключення за
допомогою оптичного цифрового аудіокабелю. (> правa,
“Основне підключення (до телевізора, сумісного з
оптичним цифровим аудіокабелем)”)
A Кабель HDMI (не постачається в комплекті)
B Кабель оптичного цифрового виходу
(не
постачається в комплекті)
≥ При підключенні до ARC-сумісного телевізора встановіть
“TV Audio” на “ARC Off” для виводу аудіосигналу від
оптичного цифрового аудіокабелю. (> 17, “TV Audio”)
Підключення до телевізора
∫ HDMI
Підключення HDMI підтримує VIERA Link
“HDAVI Control” (> 14), якщо використовується
з сумісним телевізором Panasonic.
≥ Використовуйте високошвидкісні кабелі HDMI з
логотипом HDMI (який наведено на обкладинці).
Рекомендується використовувати кабель HDMI
виробництва Panasonic.
Рекомендований номер деталі:
RP-CDHS15 (1,5 м), RP-CDHS30 (3,0 м), RP-CDHS50
(5,0 м), тощо.
≥ Не можна використовувати кабелі, що не сумісні з HDMI.
∫ OPTICAL IN
Підключайте оптичний цифровий аудіокабель,
якщо телевізор не є ARC-сумісним (> нижчe).

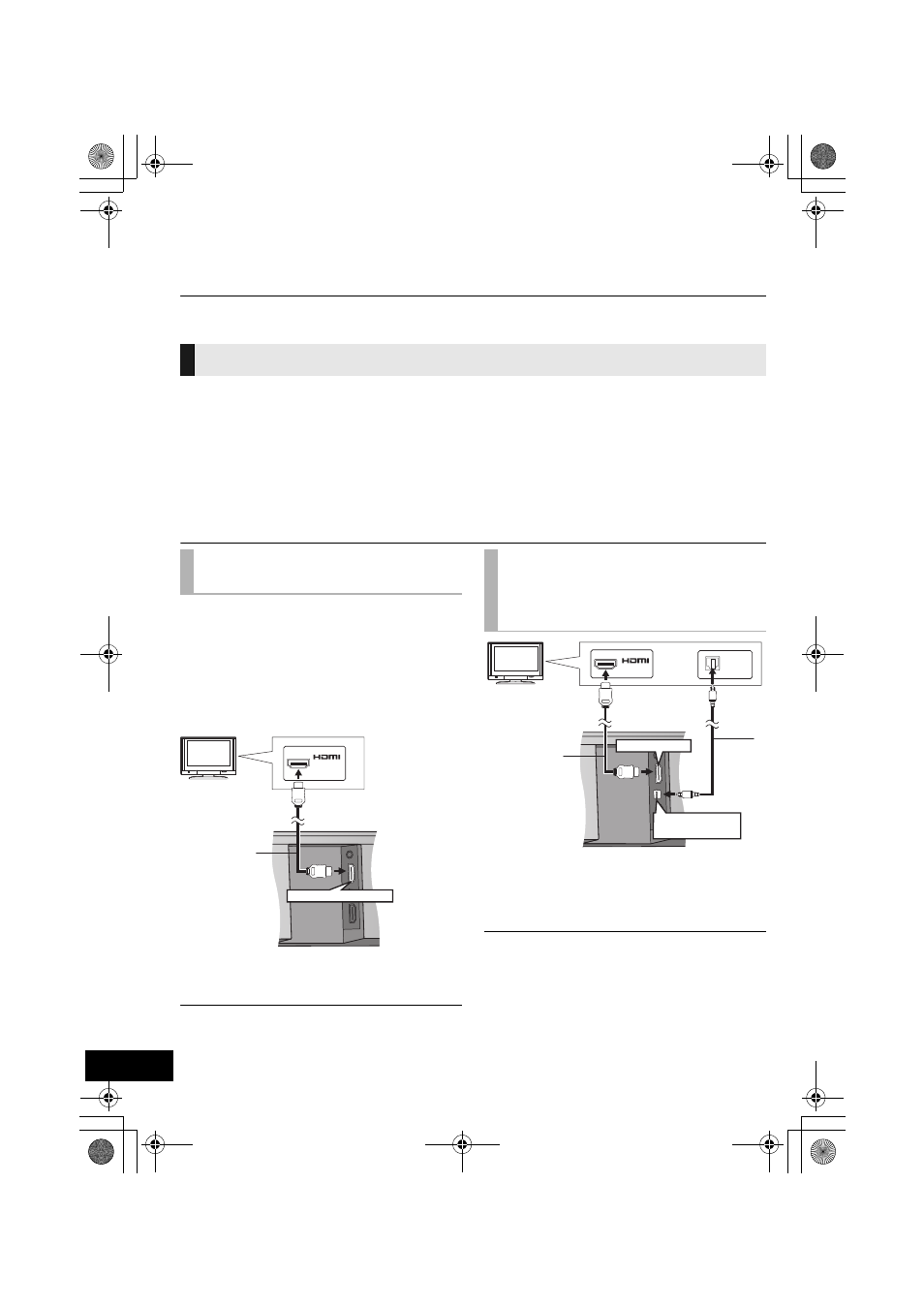

Основне підключення (до
ARC-сумісного телевізора)
AV IN
(ARC)
HDMI AV OUT (ARC)
Телевізор
Основне підключення
(до телевізора, сумісного
з оптичним цифровим
аудіокабелем)
OPTICAL
OUT
AV IN
OPTICAL DIGITAL
AUDIO IN
HDMI AV OUT
Телевізор
