60
Каналы записи звука
Каналы для записи звука выбираются в меню AUDIO,
показанным внизу образом.
Выбор каналов на монитор и звукозаписывающих каналов
Дорожка
записи
CH1
CH2
CUE
Каналы вывода звука на монитор
Каналы вывода звука на монитор выбираются в меню
MONITOR SELECT и MONITOR MIX, показанным внизу об
разом.
Записываемый сигнал
Входной сигнал канала CH1/входной сигнал
каналаCH2/входной сигнал каналов CH1 +CH2
Входной сигнал канала CH1/входной сигнал
каналаCH2/входной сигнал каналов CH1 +CH2
Входной сигнал канала CH1/входной сигнал
каналаCH2/входной сигнал каналов CH1 +CH2
Подчеркивание обозначает установки по умолчанию.
Канал
Выходной сигнал
на монитор
L (левый канал)
CH1/CH2/CH1+CH2/CUE
R (правый канал)
CH1/CH2/CH1+CH2/CUE

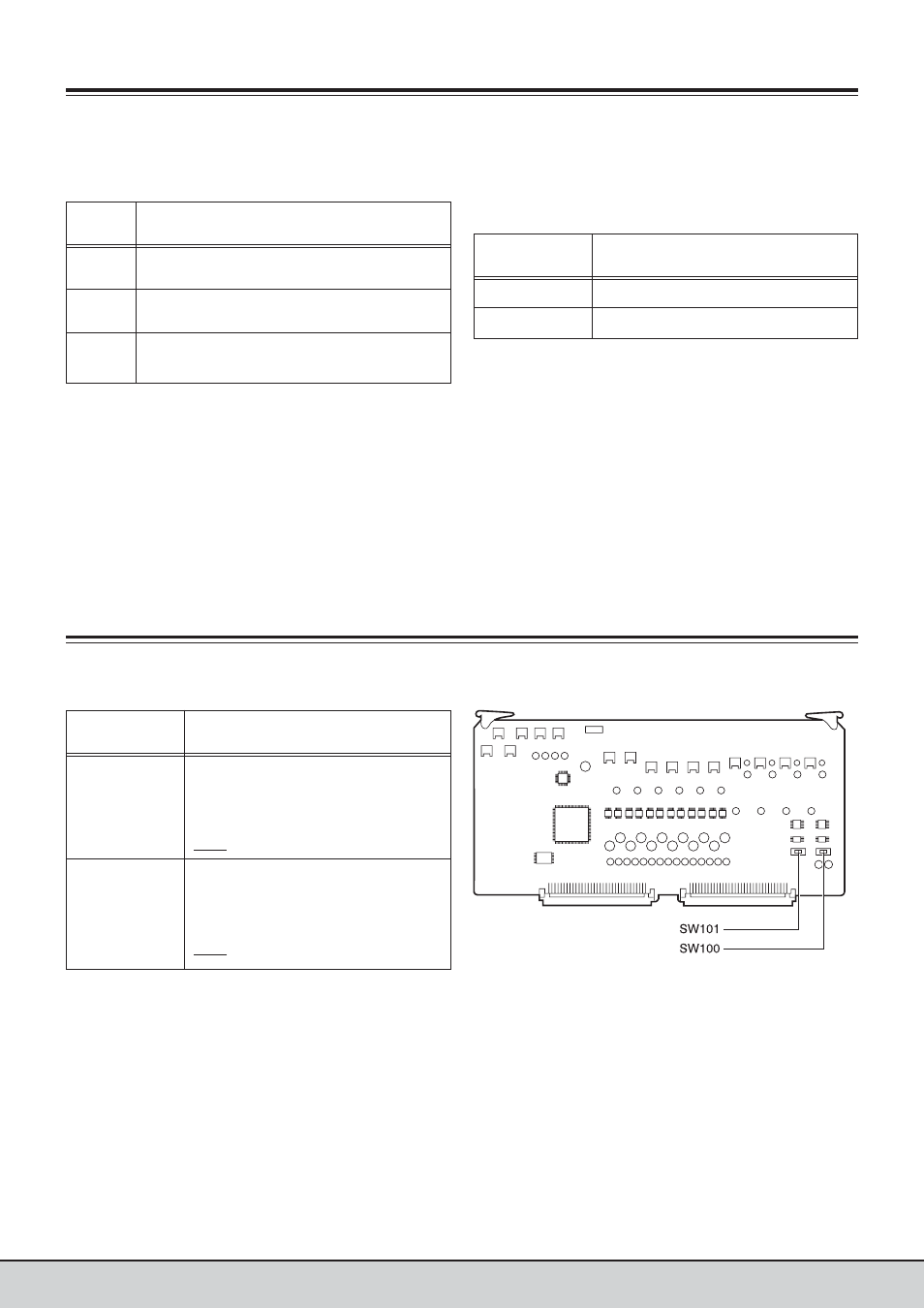

Печатная плата
Плата F1 (звук)
Номер
Функция
переключателя
SW100
AUDIO INPUT IMPEDANCE SW
Этот переключатель устанавливает
сопротивление входных сигналов звука
по каналу CH1.
HIGH/600 Ом
SW101
AUDIO INPUT IMPEDANCE SW
Этот переключатель устанавливает
сопротивление входных сигналов звука
по каналу CH2.
HIGH/6OO Ом
