Лампочка WIDE
Эта лампочка загорается, когда видеоматериал на
ленту записывается в формате 16:9.
Запись широкоформатного материала можно выб
рать в установке меню №645 (WIDE SELECT).
Эта лампочка загорается в режиме воспроизведе
ния, если на ленте записан широкоформатный ма
териал.
Лампочка REMOTE
Эта лампочка загорается, когда переключатель
CONTROL установлен в положение REMOTE.
Область индикации входных сигналов
Загораются индикаторы соответствующих входных
сигналов. Мигающая область индикации указывает
на то, что в действительности не выбран ни один тип
сигнала. Это справедливо для всех сигналов, за ис
ключением аналоговых аудиосигналов.
VIDEO
Y PB PR : аналоговые компонентные видео
сигналы
CMPST : аналоговые композитные видео
сигналы
SDI : последовательные цифровые аудио
сигналы (дополнительная плата)
SDTI/1394 : сжатые цифровые сигналы
(дополнительная плата)
SG/SG 1/SG 2 : внутренние опорные сигналы
AUDIO
ANALOG : аналоговые аудиосигналы
AES/EBU : цифровые аудиосигналы
USER SET : выбор аудиосигналов
SDI : последовательные цифровые аудио
сигналы (дополнительная плата)
SDTI/1394 : сжатые цифровые сигналы
(дополнительная плата)
SG : внутренние опорные сигналы
Лампочка U
Когда во входном сигнале есть данные UMID, в режи
ме ЕЕ загорается эта лампочка.
Эта лампочка загорается в режиме воспроизведе
ния, когда данные UMID записаны на ленте.
Лампочка SCH
Эта лампочка загорается, когда фаза SCH (фаза
цветовой поднесущей относительно фазы синхро
импульса) внешнего синхронизированного сигнала
(REF VIDEO) находится в пределах установленного
диапазона. Во всех других случаях она не горит.
Лампочка
Эта лампочка загорается, когда в видеомагнитофон
вставлена кассета.
В режиме ожидания ВЫКЛ эта лампочка мигает.
Лампочка SERVO
Эта лампочка загорается, когда сервомотор бараба
на или ведущего вала блокируется.
Лампочки индикации статуса канала
Используются для индикации уровня ошибок.
(зеленый
белый красный)
Зеленый: Горит, когда уровень ошибок аудио и
видеосигналов воспроизведения
допустимый.
Белый : Загорается, когда уровень ошибок
аудио и видеосигналов воспроизведения
повысился. Когда загорается белый
индикатор, воспроизводимые видео
изображение и звук остаются без
изменений.
Красный : Загорается красный индикатор, когда
уровень ошибок аудио и видеосигналов
повысился до такой степени, что при
меняется коррекция или интерполяция.
Элементы управления и их функции

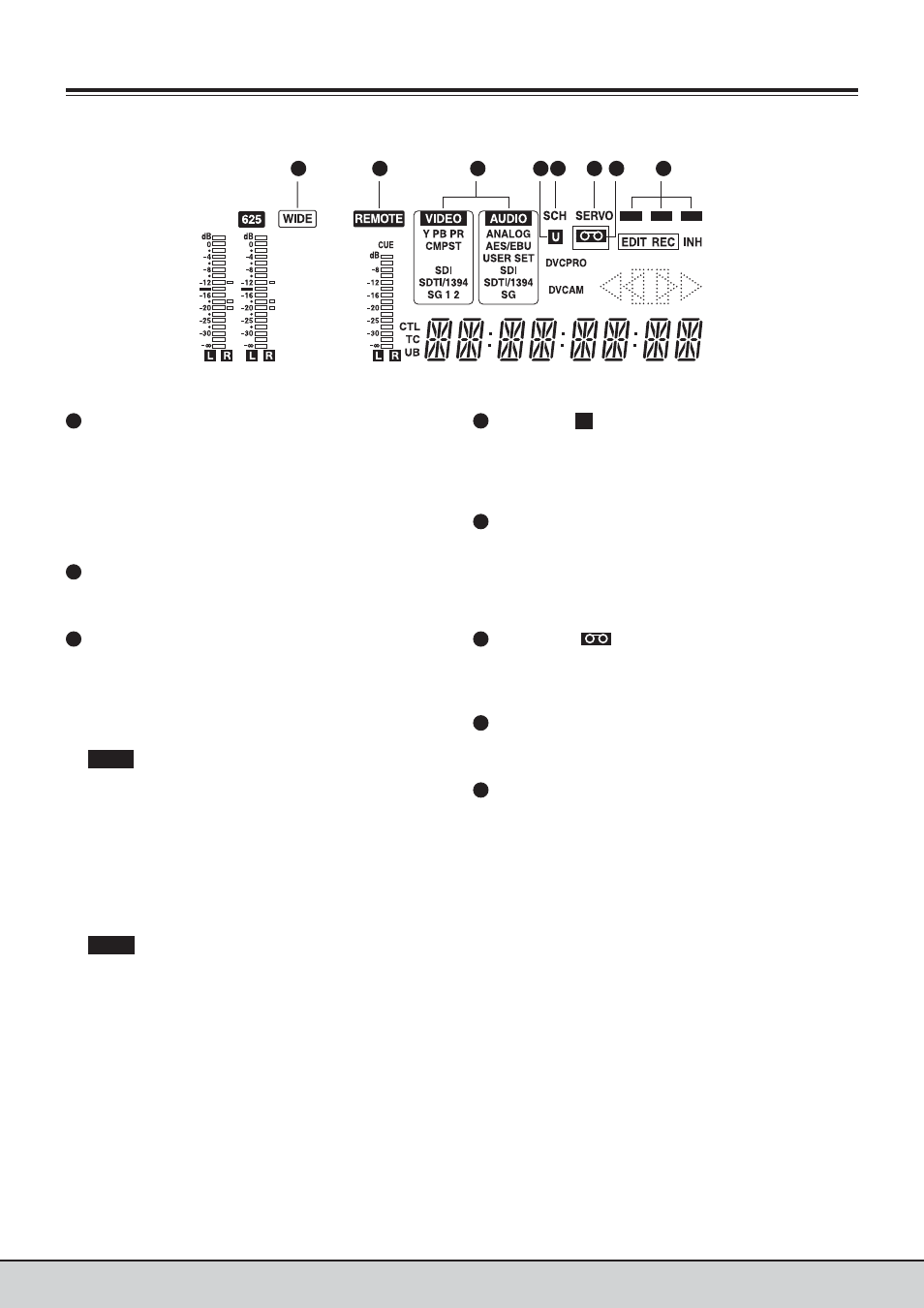

Дисплей видеомагнитофона
