Схема подключение к монтажному пульту
Схема подключения двух видеомагнитофонов
ON
OFF
POWER
DV
DVCPRO
METER
L
R
FULL/FINE
MONITOR SELECT
HEADPHONES
MONITOR MIX
INPUT SELECT
PREVIEW/PREVIEW
AUTO EDIT
PREROLL
VIDEO
CH1
REC
AUDIO
CH2
CH1
CH2
TC
PRESET MENU
SET
DIAG
SUPER
REC INH INT
TCG
MODE
CONTROL
ON
OFF
UNITY
VAR
PB
COUNTER
RESET
A IN
TRIM
SET
OUT
IN
A OUT
CH2
CH1
INSERT
ASSEM VIDEO
CUE
TC
STAND BY
EDIT
REW
STOP
PLAY
REC
PLAYER
RECORDER
FF
JOG
SHTL
SLOW
TAPE
EE
ON
REGEN
PRESET
EXIT
OFF
REMOTE
LOCAL
ON
OFF
POWER
DV
DVCPRO
METER
L
R
FULL/FINE
MONITOR SELECT
HEADPHONES
MONITOR MIX
INPUT SELECT
PREVIEW/PREVIEW
AUTO EDIT
PREROLL
VIDEO
CH1
REC
AUDIO
CH2
CH1
CH2
TC
PRESET MENU
SET
DIAG
SUPER
REC INH INT
TCG
MODE
CONTROL
ON
OFF
UNITY
VAR
PB
COUNTER
RESET
A IN
TRIM
SET
OUT
IN
A OUT
CH2
CH1
INSERT
ASSEM VIDEO
CUE
TC
STAND BY
EDIT
REW
STOP
PLAY
REC
PLAYER
RECORDER
FF
JOG
SHTL
SLOW
TAPE
EE
ON
REGEN
PRESET
EXIT
OFF
REMOTE
LOCAL
ON
OFF
POWER
DV
DVCPRO
METER
L
R
FULL/FINE
MONITOR SELECT
HEADPHONES
MONITOR MIX
INPUT SELECT
PREVIEW/PREVIEW
AUTO EDIT
PREROLL
VIDEO
CH1
REC
AUDIO
CH2
CH1
CH2
TC
PRESET MENU
SET
DIAG
SUPER
REC INH INT
TCG
MODE
CONTROL
ON
OFF
UNITY
VAR
PB
COUNTER
RESET
A IN
TRIM
SET
OUT
IN
A OUT
CH2
CH1
INSERT
ASSEM VIDEO
CUE
TC
STAND BY
EDIT
REW
STOP
PLAY
REC
PLAYER
RECORDER
FF
JOG
SHTL
SLOW
TAPE
EE
ON
REGEN
PRESET
EXIT
OFF
REMOTE
LOCAL

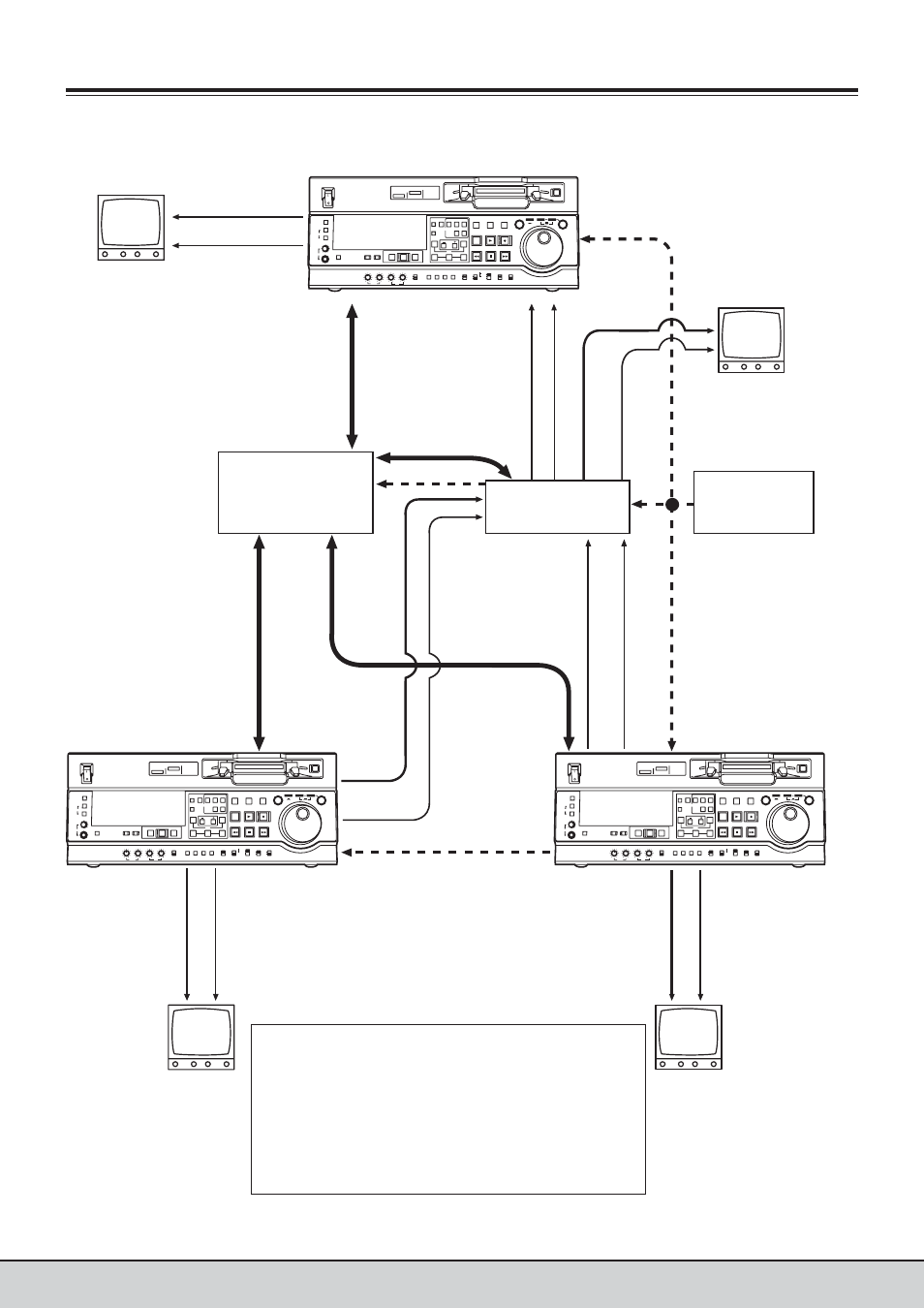

АВ монитор
Видеосигналы
на монитор
Аудиосигналы
на монитор
Видеомагнитофон рекордер
На разъем
REMOTE IN/OUT
АВ монитор
АВ монитор
АВ монитор
Монтажный пульт
Дистанционное
управление
Дистанционное
управление
Видеосигналы на
монитор
Аудиосигналы на
монитор
Входные видеосигналы
Входные аудиосигналы
Аудио/видео
микшер
Генератор
опорных
сигналов
Выходные видеосигналы
Выходные аудио
сигналы
Выходные видеосигналы
Выходные аудиосигналы
Опорный сигнал
Дистанционное
управление
На разъем
REMOTE IN/OUT
На разъем
REMOTE IN/OUT
Опорный сигнал
Видеомагнитофон
источник
Видеомагнитофон
источник
Видеосигналы
на монитор
Аудиосигналы
на монитор
Видеосигналы
на монитор
Аудиосигналы
на монитор
<Примечания>
•
Если используется монтажный пульт, изготовленный CMX,
должна быть обеспечена поддержка производителем.
•
Если линия дистанционного управления (9 pin) отключа
ется от одного устройства и подключается к другому, не
обходимо проверить настройки монтажного пульта и т.д.
•
Если не подавать опорный видеосигнал, выходные аудио
и видеосигналы могут искажаться. В связи с этим, реко
мендуется использовать систему, которая подает опор
ный видеосигнал.
