14
Разъем АС IN
Шнур питания одним концом подключается на этот
разъем, а другим в розетку сети питания.
Разъемы DIGITAL AUDIO IN и OUT
Входной и выходной разъемы под цифровые аудио
сигналы, в соответствии со стандартами AES/EBU.
<Примечание>
Цифровые аудиосигналы, которые подаются на эти
разъемы, должны быть синхронизированы с входны
ми видеосигналами.
В противном случае, в выходных аудиосигналах по
является шум.
Разъемы ANALOG COMPONENT VIDEO IN
На эти входные разъемы подаются аналоговые ком
понентные видеосигналы.
Разъемы ANALOG COMPOSITE IN и 75 Омный за
мыкатель
На эти входные разъемы подаются аналоговые ком
позитные видеосигналы. Каждая пара входных
разъемов может быть сконфигурирована как проход
ной вход. Чтобы замкнуть сигнал на этом видеомаг
нитофоне, установите замыкатель в положение ВКЛ
(ON).
Разъемы REF VIDEO IN и замыкатель 75 ОМ
На эти входные разъемы подаются опорные видео
сигналы.
Подавайте сигнал цветовой синхронизации (“вспыш
ка”).
Чтобы замкнуть сигнал на этом видеомагнитофоне,
установите замыкатель в положение ВКЛ (ON).
<Примечание>
Если не подавать опорный видеосигнал, выходные
аудио и видеосигналы могут искажаться. В связи с
этим, рекомендуется использовать систему, кото
рая подает опорный видеосигнал.
Разъемы дистанционного управления
Этим разъемы используются для работы двух таких
видеомагнитофонов, или для подключения этого ви
деомагнитофона к внешнему контроллеру, чтобы им
можно было управлять с внешнего устройства.
Видеомагнитофон оснащен двумя разъемами дис
танционного управления: один для входа/выхода,
второй только выхода (OUT).
IN/OUT:
Для подключения к внешнему контроллеру.
Для подключения к другому видеомагнитофону.
OUT:
Для параллельной работы.
Проходной.
<Примечание>
Если выполняется подключение на разъем OUT для
работы с двумя видеомагнитофонами, и этот видео
магнитофон будет использоваться в качестве запи
сывающего, то в установке меню №212 (MASTER
PORT) можно выбрать, который из двух разъемов бу
дет использоваться.
Разъем ENCODER REMOTE
Для коррекции настроек выходного видеосигнала с
внешнего устройства, на этот разъем подключается
внешний кодирующий контроллер.
Разъемы ANALOG AUDIO IN
Входные разъемы под аналоговые аудиосигналы.
Разъем TIME CODE IN
Это разъем используется для записи на ленту внеш
него тайм кода.
Разъем TIME CODE OUT
Во время воспроизведения с этого выходного разъе
ма подается воспроизводимый тайм код.
В режиме записи с этого разъема идет тайм код,
сгенерированный внутренним генератором тайм
кода.
Входной и выходной разъемы SDI (дополни
тельная плата)
На эти разъемы подаются входные и выходные циф
ровые компонентные аудио и видеосигналы, соот
ветствующие стандарту ITU R. BT.656 4. Для этого
необходимо установить в видеомагнитофон допол
нительную плату SDI (AJ YA755G).
Выходные видеосигналы, содержащие наложенную
индикацию, можно подавать с разъема SDI OUT 3.
Включение/выключение наложенной индикации вы
бирается переключателем , расположенным на
передней панели видеомагнитофона.
<Примечание>
Цифровые входные аудиосигналы, которые подают
ся на эти разъемы, должны быть синхронизированы
с входными видеосигналами. В противном случае, в
выходных аудиосигналах появляется шум.

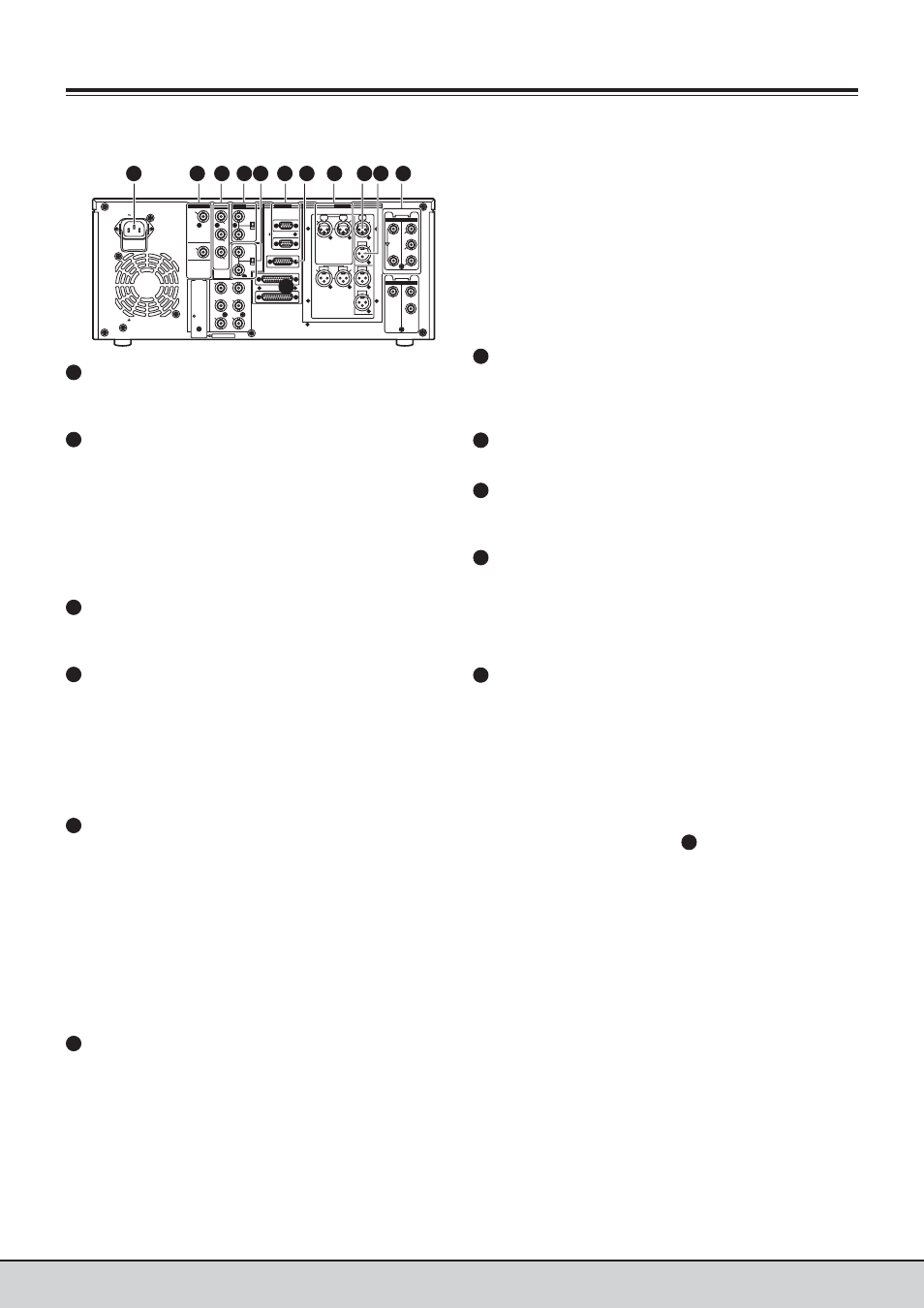

Элементы управления и их функции
Задняя панель
1
2
3
4
5
6
7
8
9
10
11
PUSH
PUSH
PUSH
AC IN
SIGNAL
GND
AES/EBU
ANALOG
CH1/2
IN
Y
VIDEO
VIDEO
OUT
SERVICE ONLY
REMOTE IN/OUT
CH1
CH2
AUDIO
IN
ENCODER REMOTE
RS-232C
PARALLEL
REMOTE
OUT
IN
REF VIDEO
IN
ON
OFF
PB
PR
Y
1
2
(WFM)
3
(SUPER)
PB
PR
CH1/2
OUT
REMOTE
75
ON
OFF
75
ANALOG
TC
IN
TC
OUT
MON
L
MON
R
CH1
CH2
AUDIO
OUT
OPTION 2
OPTION 1
SDTI
IN
OUT
1
2
SDI
IN
OUT
ACTIVE
THROUGH
1
2
3
(SUPER)
39
12
1
2
3
4
5
6
7
8
9 10
11
