10
Кнопки MONITOR SELECT (L и R)
Эти кнопки используются для выбора аудиосигна
лов, которые будут выводиться на разъемы
MONITOR L и R.
При каждом нажатии кнопки L, сигнал, который бу
дет подаваться на разъем MONITOR L, меняется
следующим образом: СН1
СН2
CUE.
Аналогичным образом, при каждом нажатии кнопки
R, сигнал, который будет подаваться на разъем
MONITOR R, меняется следующим образом:
СН1
СН2
CUE.
Для индикации того, чей сигнал был только что выб
ран, на дисплее индикатора уровня звука загорается
лампочка R или L.
Если в установке меню №721 (MONI CH SEL) выбран
параметр AUTO, индикация на дисплее сменяется в
соответствии с сигналом, идущим на монитор. Для
выбора канала, на который автоматически происхо
дит переключение, выберите соответствующий па
раметр в установке №735 (MON AUTO SEL).
Кнопка MONITOR MIX
Настоящая кнопка используется для выбора микши
рованных сигналов, которые будут выдаваться на
разъемы MONIROT L и R. Всякий раз, когда кнопка
MONITOR SELECT L нажимается при удерживаемой
нажатой кнопке MONITOR MIX, сигналы, которые бу
дут поступать на разъем MONITOR L, чередуются
следующим образом: СН1+СН2
микширования
нет.
Когда вы выбираете микшированные сигналы, кото
рые будут идти на разъем MONITOR R, они чередуют
ся аналогичным образом, только клавишей
MONITOR SELECT R.
Гнездо под наушники и управление громкостью
Чтобы прослушивать звук во время записи, редакти
рования или монтажа, подключите стереонаушники
в это гнездо.
Для настройки уровня громкости звука, идущего на
наушники и монитор, используются соответствую
щие регуляторы громкости.
Чтобы выбрать, будут ли регуляторы звука управлять
громкостью звука на мониторе или нет, выберите со
ответствующий параметр в установке №713 (MONI
OUT). (Следует помнить, что уровень громкости в на
ушниках всегда привязан к регуляторам). Если выб
ран параметр, при котором регуляторы не влияют на
громкость звука на мониторе, он будет зафиксиро
ван на заданном уровне и на него не будет влиять
настройка регулятора громкости.
Регуляторы уровня записи звука
Используются для регулировки уровня записи
аудиосигналов с ИКМ (СН1, СН2).
Регуляторы уровня воспроизведения звука.
Используются для регулировки уровня воспроизве
дения аудиосигналов с ИКМ (СН1, СН2).
Переключатель управления уровнем звука
UNITY:
В этом положении переключателя, аудиосигналы
записываются и воспроизводятся на фиксирован
ном уровне, независимо от регуляторов уровня за
писи звука и .
VAR:
В этом положении переключателя, аудиосигналы
записываются и воспроизводятся на том уровне, ко
торый задан регуляторами и .
Кнопка TC PRESET
Эта кнопка используется для настройки значения
тайм кода или пользовательского бита.
Когда необходимо задать величину тайм кода или
бита пользователя, сначала нажмите эту кнопку,
чтобы остановить отсчет. Далее изменяется тот на
бор чисел, который мигает.
Кнопка MENU
При нажатии этой кнопки на экране монитора (толь
ко когда используется разъем VIDEO OUT 3) появля
ются меню настройки, а на дисплее видеомагнито
фона номера меню настроек. Чтобы выйти из меню
настроек и вернуться в исходный рабочий режим по
вторно нажмите кнопку MENU.
<Примечание>
Если в видеомагнитофон установлена плата SDI
(AJ YA755G, приобретается дополнительно), можно
выводить меню настроек также и на монитор, под
ключенный на разъем SDI OUT 3.
Кнопка SET
Чтобы ввести значения, выбранные в качестве пара
метров установок меню, нажмите кнопку SET.
После того, как все данные введены, выполняется
выход из установок меню и восстанавливается ис
ходный рабочий режим.
В случае, если был настроен внутренний тайм код,
будут введены данные настройки.

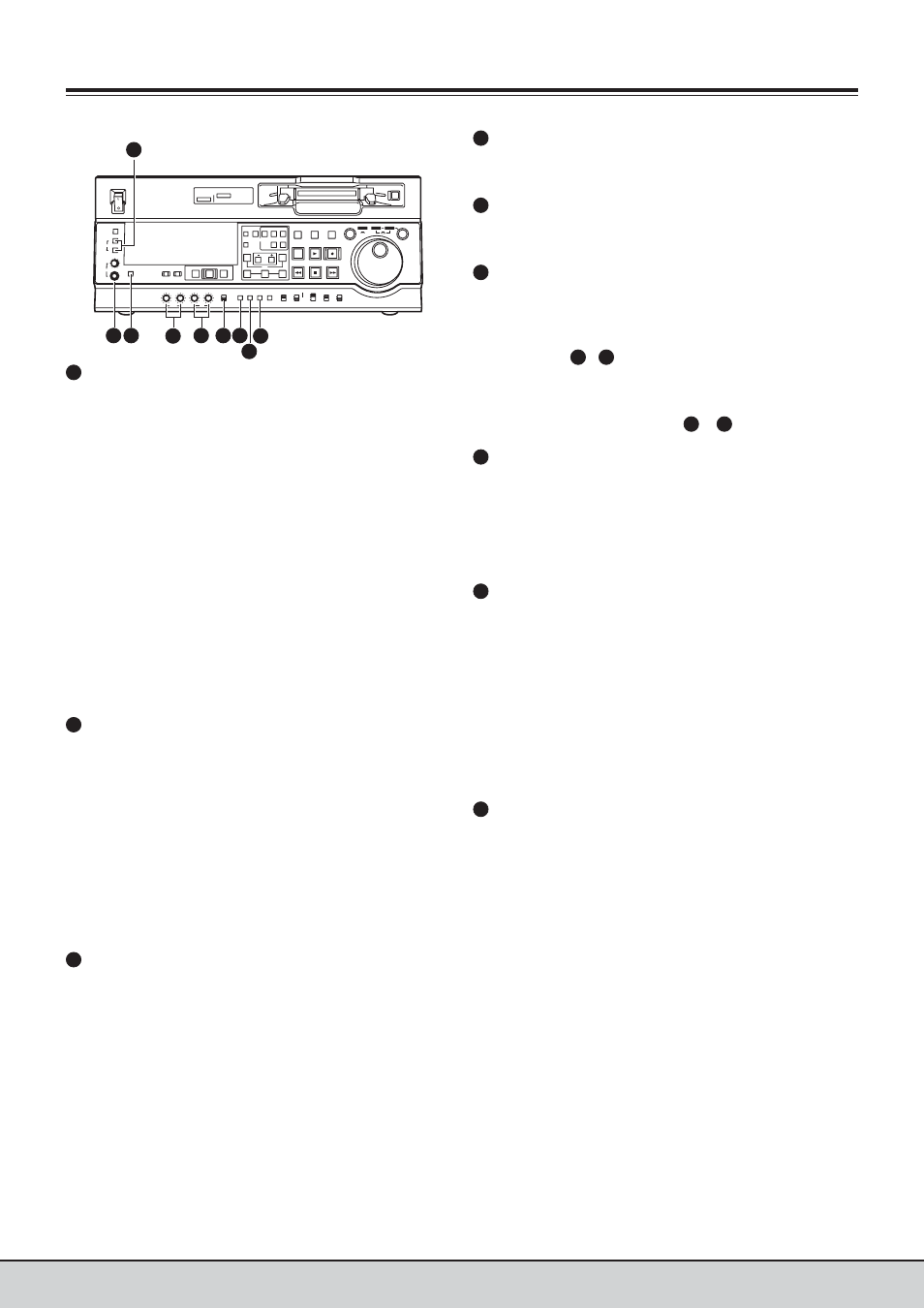

Элементы управления и их функции
Передняя панель
29
30
31
32
33
34
35
36
37
ON
OFF
POWER
DV
DVCPRO
METER
L
R
FULL/FINE
MONITOR SELECT
HEADPHONES
MONITOR MIX
INPUT SELECT
PREVIEW/PREVIEW
AUTO EDIT
PREROLL
VIDEO
CH1
REC
AUDIO
CH2
CH1
CH2
TC
PRESET MENU
SET
DIAG
SUPER
REC INH INT
TCG
MODE
CONTROL
ON
OFF
UNITY
VAR
PB
COUNTER
RESET
A IN
TRIM
SET
OUT
IN
A OUT
CH2
CH1
INSERT
ASSEM VIDEO
CUE
TC
STAND BY
EDIT
REW
STOP
PLAY
REC
PLAYER
RECORDER
FF
JOG
SHTL
SLOW
TAPE
EE
ON
REGEN
PRESET
EXIT
OFF
REMOTE
LOCAL
29
31 30
32
33
34 35 37
36
32
33
32
33
