Кондиционер AC SHR 1407 SI/AC SHR 1509 SI/AC SHR 1612 SI
72
И н с т р у к ц и я п о э к с п л у а т а ц и и
73
Длина трубы и количество охлаждающего вещества.
Если вы решили передвинуть прибор на другое место, исполь-
зуйте вакуумный насос для опорожнения.
Для охлаждающих веществ модели R407C удостоверьтесь,
что охлаждающее вещество, добавленное в кондиционер, в
жидкой форме.
Предосторожности в обращении с прилагаемым
вентилем
откройте вентиль до остановки. Не пытайтесь открыть его
дальше.
Надежно закрутите головку вентиля гаечным ключом.
Крутящий момент затяжки головки вентиля (смотрите таблицу
на предыдущих страницах).
Использование вакуумного насоса
(при использовании распределительной гребенки проконсульти-
руйтесь в инструкции к ней)
1. Полностью закрутите накидные гайки А,В,С,Д. Подсоедините
шланг заряда распределительной гребенки к порту затвора
низкого давления на газовом трубопроводе.
2. Подсоедините шланг к вакуумному насосу.
3. Полностью откройте ручку распределительной гребенки.
4. Используйте насос для опорожнения. После того как вы начали
опорожнение, слегка отпустите накидные гайки затвора на
газовом трубопроводе и удостоверьтесь, что воздух входит
(шум вакуумного насоса и метроном, показывающий 0 вместо
минусовой отметки, являются признаками работы прибора)
5. По окончании опорожнения полностью закройте ручку распре-
делительной гребенки и остановите работу насоса. Осущест-
вляйте опорожнение 15 минут или больше и проверьте, чтобы
метроном показывал 76cmHg (-1+10Pa)/
6. Поверните стержень прилагаемого вентиля на 45 градусов
против часовой стрелки на 6-7 секунд после отхода газа.
Затем закрутите накидные гайки снова. Удостоверьтесь, что
индикатор давления показывает несколько более высокую
отметку, чем атмосферное.
7. Выньте зарядный шланг из зарядного шланга низкого давления.
8. Полностью откройте стержни накидных гаек А и В.
9. Закрутите покрышки накидных гаек.
Длина соединяю-
щей трубы
Метод воздухо продувки
Количество дополнительного
охлаждающего вещества
Менее чем 5 м
Используйте вакуумный
насос
——————
5-10 м
Используйте вакуумный
насос
Жидкая сторона 6.35
(длина трубы -5) х 30 г
Жидкая сторона 9.53
(длина трубы -5) х 65 г
Outdoor
Indoor
unit
Refrigera nt
Flare nu t
Stopper
Cap
Valve body
Packed v alve
Half union
Gas side
Liquid side
A
C
D
B
Valve stem
Внешний
корпус
Внутренний
корпус
Охлаждающее вещество
Развальцовочная
гайка
Стопор
Шляпка
Корпус
вентиля
Вентильv
Половина
соединения
Жидкая сторона
Газовая сторона
A
C
D
B
Стержень
вентиля

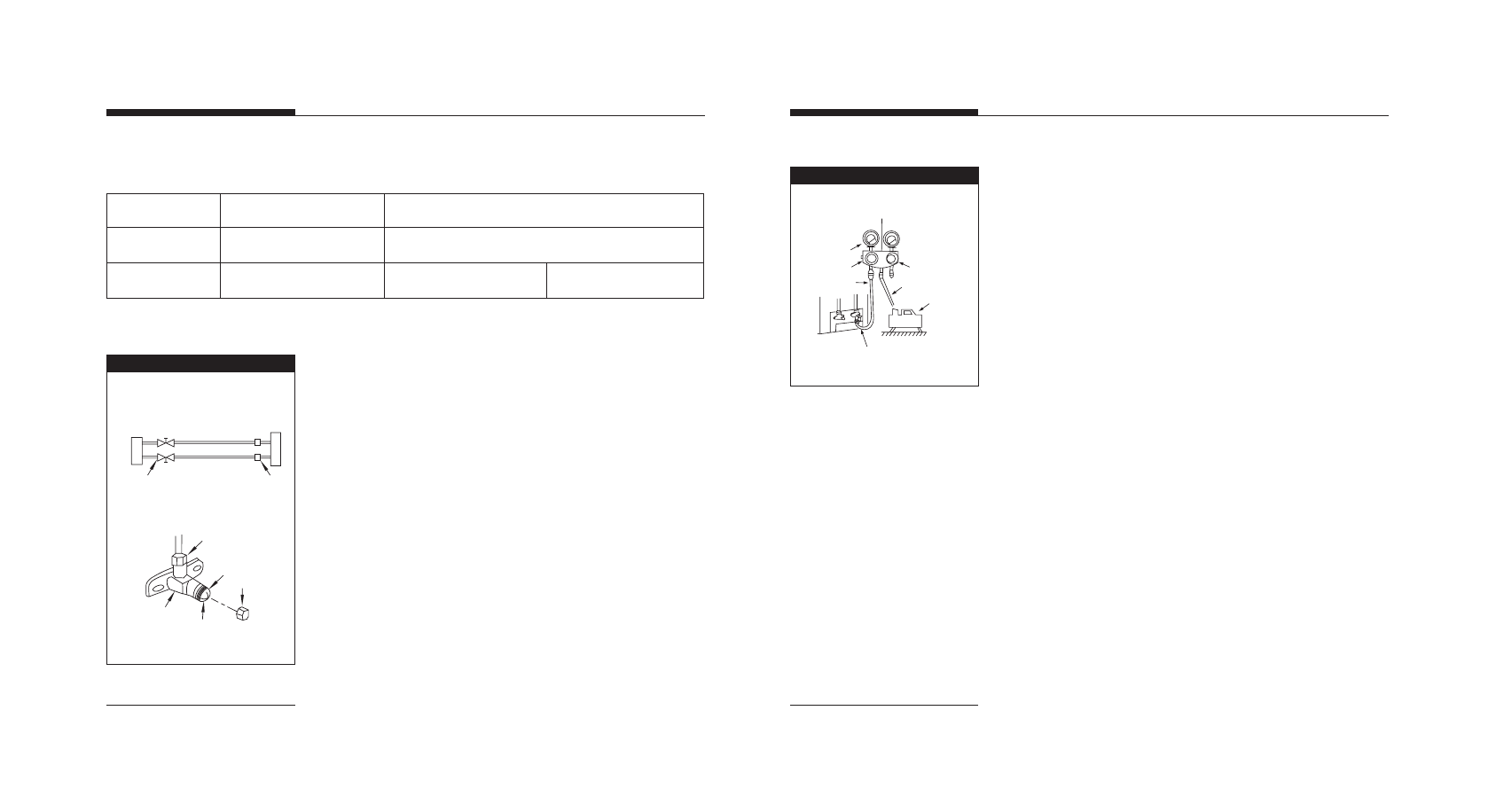

Предосторожности с вентилем
Рис. 22
Распределительная гребенка
Составной метроном
76 см
Нижняя ручка
Верхняя ручка
Шланг
Шланг
Вакуумный
насос
Манометр
Нижний клапан давления
Manifold valve
C ompound meter
�76cmHg
Handle Lo
Handle Hi
C harge hose
C harge hose
Vacuum
pump
Pressure gauge
Low pressure valve
Использование вакуумного насоса
Рис. 23
