Кондиционер AC SHR 1407 SI/AC SHR 1509 SI/AC SHR 1612 SI
58
И н с т р у к ц и я п о э к с п л у а т а ц и и
59

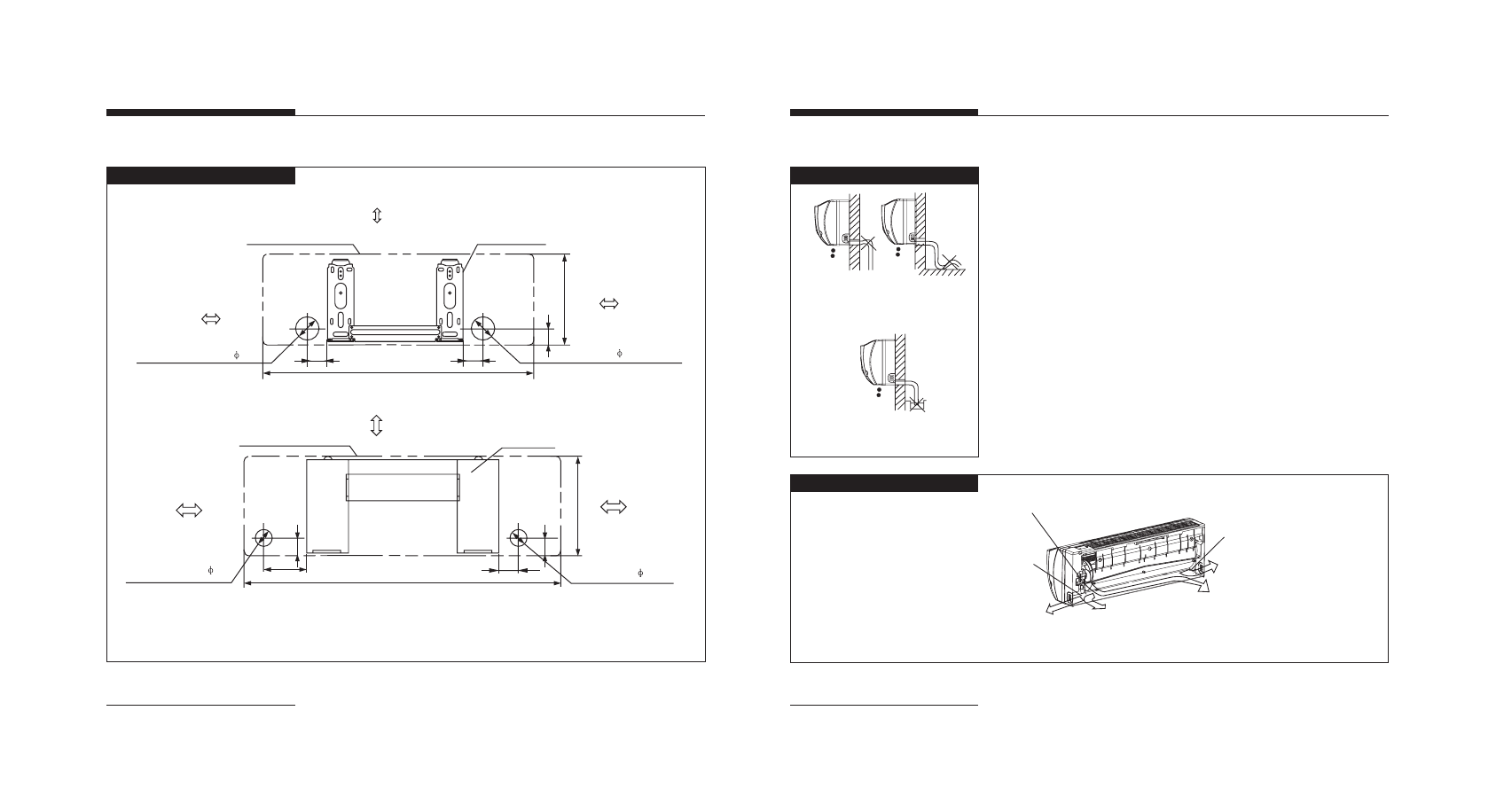

3. Соединение трубы и установка дренажа
Продерните шланг дренажа через отверстие в стене. Не уста-
навливайте дренаж, так как показано на рисунке.
Изолируйте конец дренажного шланга защитным каналом.
Шланг дренажа не должен провисать.
Связующая труба
Снимите покрышку трубопровода для обеспечения левосторон-
него и правостороннего трубопровода. Необходимо сохранить
покрышку, так как она может понадобиться, если вы захотите
переместить кондиционер в другое место.
Right refrigerant
pipe hole 65
Installation plate
Indoor unit outline
Left refrigerant
pipe hole 65
150mm or more to ceiling
120mm or more
to wall
120mm or more
to wall
Indoor unit outline
120mm or more
to wall
120mm or more
to wall
Left refrigerant
pipe hole 65
Right refrigerant
pipe hole 65
Installation plate
150mm or more to ceiling
50
50
50
28
0
815
145
70
A
45
25
0
70
A:7000Btu/h,9000Btu/h model:710,12000Btu/h model:750
12000Btu/h model
Right refrigerant
pipe hole 65
Installation plate
Indoor unit outline
Left refrigerant
pipe hole 65
150mm or more to ceiling
120mm or more
to wall
120mm or more
to wall
Indoor unit outline
120mm or more
to wall
120mm or more
to wall
Left refrigerant
pipe hole 65
Right refrigerant
pipe hole 65
Installation plate
150mm or more to ceiling
50
50
50
28
0
815
145
70
A
45
25
0
70
A: 7000Btu/h,9000Btu/h model :710, 12000Btu/h model:750
12000Btu/h model
Установка
Не поднимайте
шланг вверх
Не кладите конец
шланга в воду
Do not form a rise
Do not put the hose
end into water
Установка
Рис. 7
Держатель трубопровода
Правая покрышка
трубопровода
Правый трубопровод
Левый трубопровод
Левая покрышка
трубопровод
Задний правый
трубопровод
Левый задний
трубопровод
Pipe h older
Pipe cov er
(right)
Right pip ing
Left piping
Pipe cov er (Left)
Right b ack piping
Left back piping
Рис. 6
Установка
Рис. 8
