Кондиционер AC SHR 1407 SI/AC SHR 1509 SI/AC SHR 1612 SI
62
И н с т р у к ц и я п о э к с п л у а т а ц и и
63

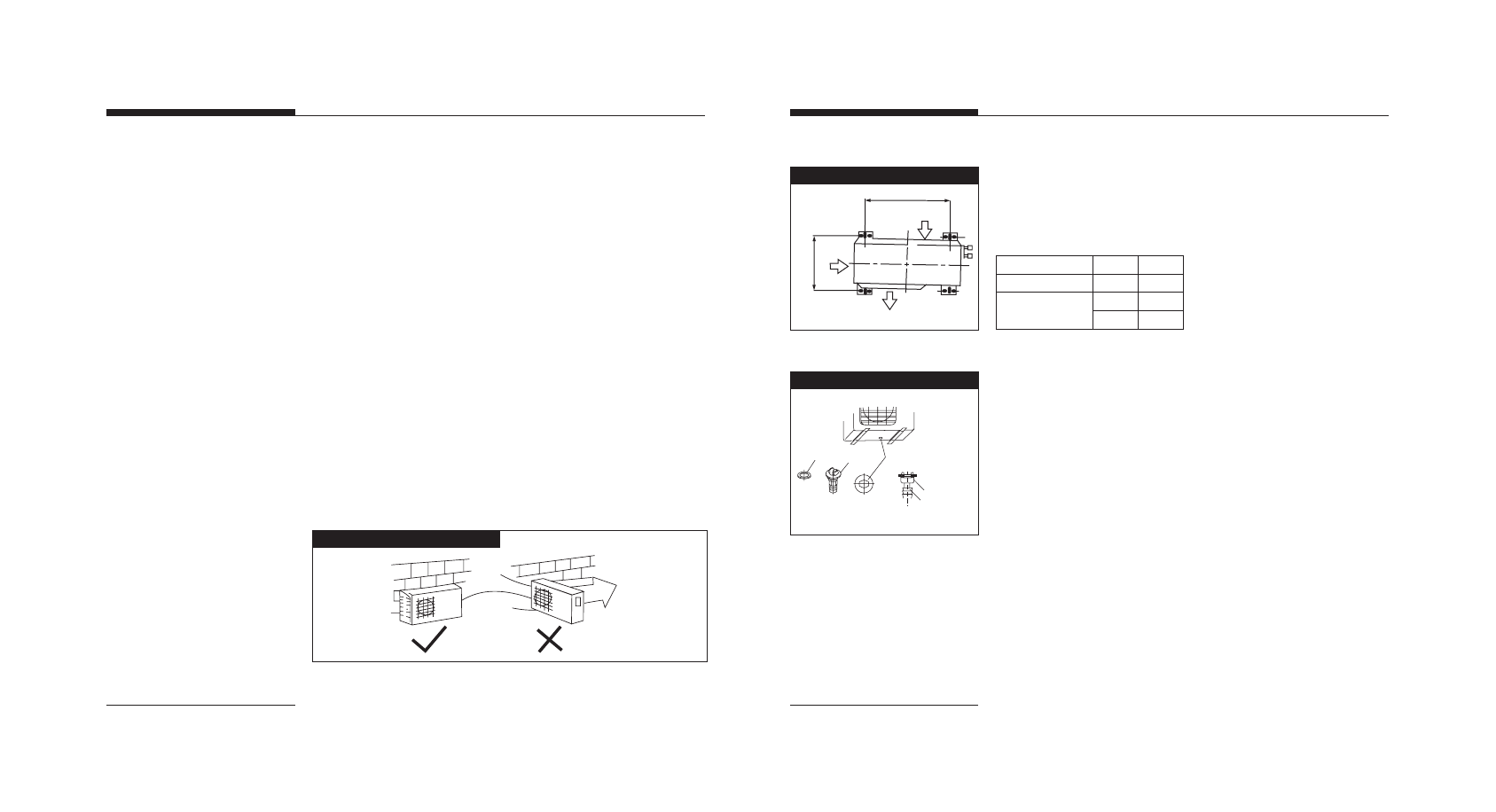

Установка внешнего корпуса
Предосторожности при установке внешнего корпуса
 Устанавливайте внешний корпус на твердую основу во избе-
жание лишнего шума и вибрации.
 Ничто не должно препятствовать выходу воздуха из выходного
воздушного отверстия.
 В областях подверженных сильным ветрам используйте защит-
ные навесы от ветра и пыли, и удостоверьтесь, что вентилятор
работает, как положено.
 В ветряных областях старайтесь установить прибор так, чтобы
он был подвержен воздействию ветра как можно меньше.
 При временной установке кронштейн должен соответствовать
техническим требованиям, приведенным в диаграмме по уста-
новке кронштейна. Стена должна быть твердая, кирпичная или
цементная, если нет, то необходимо дополнительно укрепить
стену. Соединения между кронштейном и стеной, кронштейном
и прибором должны быть надежно зафиксированы.
 Удостоверьтесь, что ничто не мешает выходу воздуха.
Укрепление внешнего корпуса
Закрепите внешний корпус болтом и гайкой размера 8 или 10 на
цементной или другой твердой стене.
Model A(mm) B(mm)
9000Btu/h 458 250
10000Btu/h
530 290
549 266
Установка соединения дренажа
Установите герметик в рукав дренажа. Затем вставьте дренажное
соединение в отверстие в основании внешнего корпуса. Поверни-
те соединение на 90 градусов, чтобы закрепить его. Совместите
дренажное соединение со шлангом дренажа (приобретается
самостоятельно). Это необходимо на случай, если вода будет
выделяться из внешнего корпуса в режиме нагревания.
Сильный
ветер
Strong
w ind
Установка
Рис. 12
Установка
Рис. 13
A
B
Воздухозабор
Воздуховывод
A
B
A ir inlet
A ir outlet
A ir inlet
Воздухо�
забор
Герметик
Дренажное
соединение
Отверстие в основании
внешнего корпуса
Герметик
Дренажная труба
Seal Drain joint Base pan hole of
outdoor unit
Seal
Drain pipe
Установка
Рис. 14
